3.3

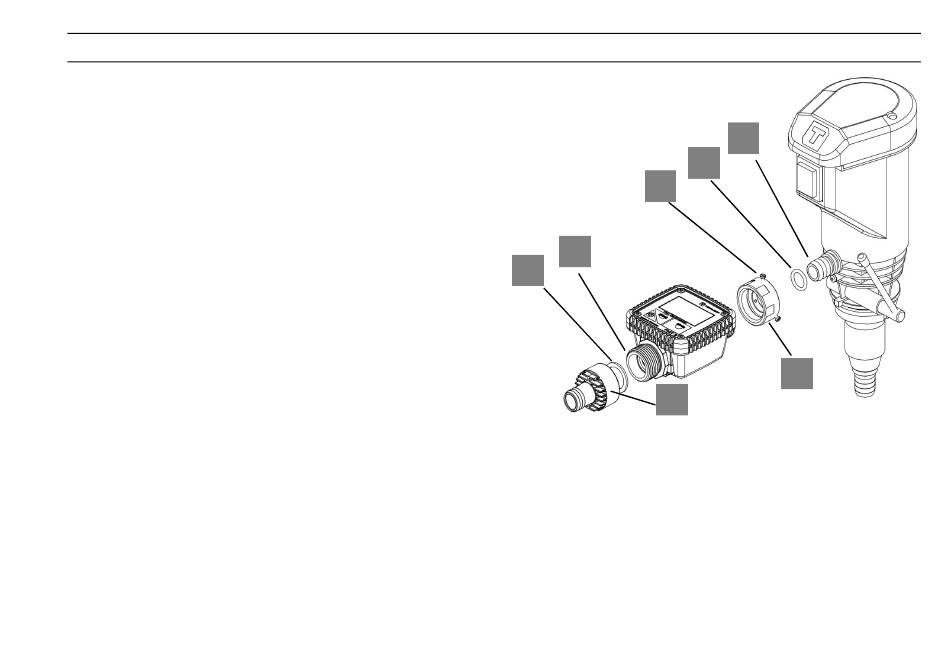

Montageanleitung für FMT 3 an HORNET 40
Vor der Montage alle Teile auf eventuelle
•
Reste von Verpackungsmaterial
überprüfen.
O-Ring (3) auf die erste Nut der
•
Schlauchtülle (4) der Pumpe setzen und
einfetten.
Stiftschrauben M4x8 (5) mit wenigen
•
Gewindegängen in den Pumpenadapter
(6) schrauben.
Pumpenadapter (6) auf die Schlauchtülle
•
der Pumpe setzen und Stiftschrauben (5)
weiter einschrauben, so dass der
Pumpenadapter in der Nut geführt wird.
Aber noch nicht festschrauben.
Zähler auf den Pumpenadapter (6)
•
schrauben (Halten Sie den
Pumpenadapter fest und drehen Sie den
Zähler). Die Durchflussrichtung muss
nicht beachtet werden, da der FMT 3 in beide Durchströmrichtungen verwendet werden kann.
Wenn Sie den Zähler bis zum Anschlag eingedreht haben, können Sie den Zähler zusammen mit
•
dem Pumpenadapter ausrichten und die Stiftschrauben (5) anziehen.
Dichtring (1) bis zum Anschlag in das Gewinde der Schlauchtülle (2) drücken.
•
Die Schlauchtülle (2) in den Zapfschlauch stecken und mit einer Schlauchschelle sichern,
•
anschließend auf das abgehende G1" Gewinde (7) des Zählers drehen und fest anziehen.
Nach der Montage sind die Verbindungen auf Dichtigkeit zu prüfen.
•
44 1705 001 DE-E
Zähler FMT 3
3
5
7
1
2
4
6
13
