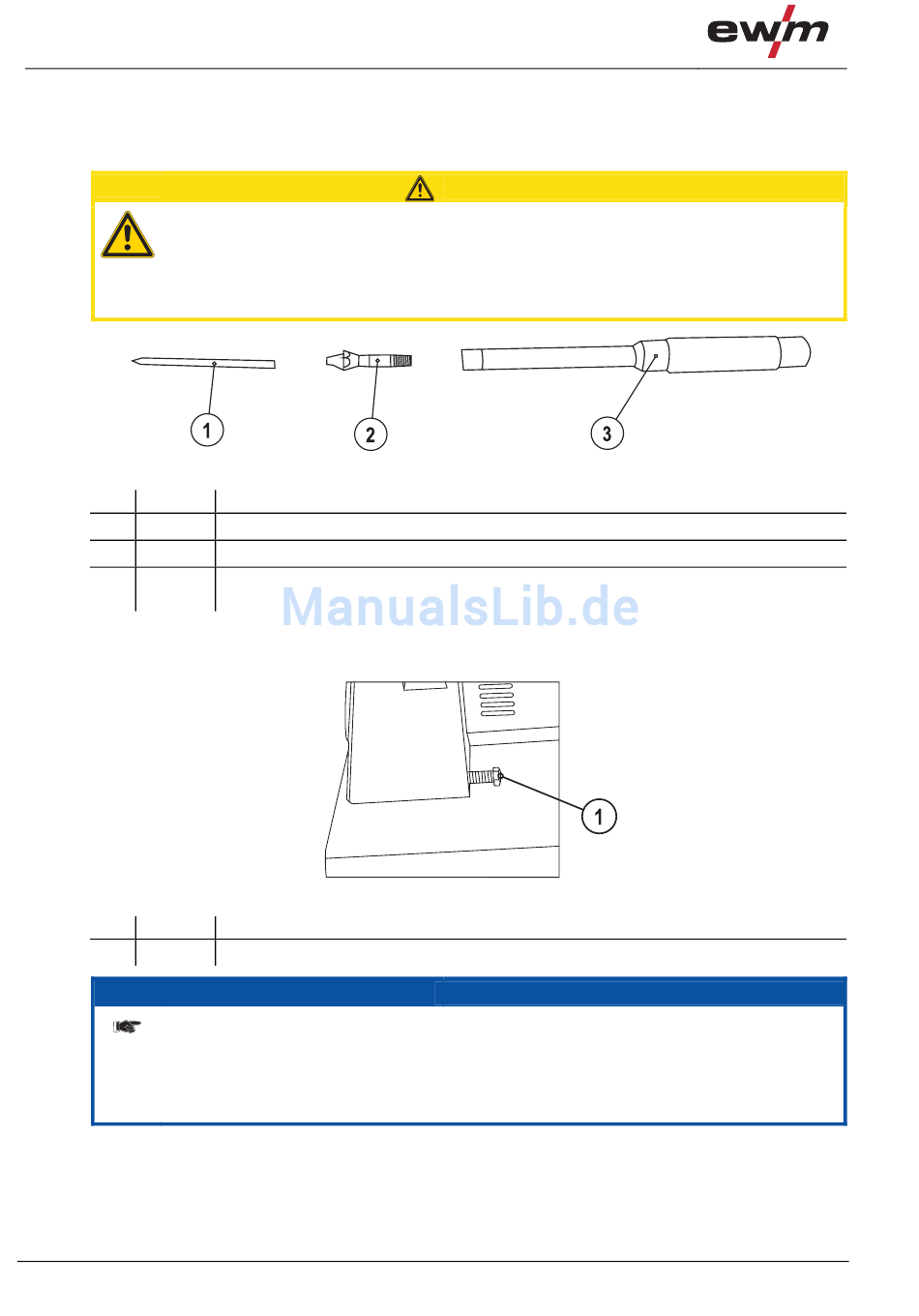

5.1.2 Elektroden für den Schleifvorgang vorbereiten
Um die Elektroden für den Schleifvorgang zu befestigen werden verschiedene, dem
Elektrodendurchmesser angepasste Spannzangen verwendet.
Falsche Spannzange!
Durch die Verwendung einer nicht der Elektrodengröße entsprechenden Spannzange
kann sich die Elektrode lösen, das Gerät beschädigen und Personen verletzen.
• Nur original Spannzangen verwenden!
• Nur die dem Elektrodendurchmesser entsprechenden Spannzangen verwenden!
Pos. Symbol
1
2
3
• Spannzange entsprechend dem Elektrodendurchmesser auswählen.
• Elektrode in Spannzange einsetzen.
• Spannzange in Elektrodenhalter einschrauben.
Pos. Symbol
1
Einstellschraube Tiefenlehre
Über die Einstellschraube auf der Rückseite der Tiefenlehre kann der Abschliff der
Wolframelektrode eingestellt werden.
• Herausdrehen: Höherer Abschliff
• Hineindrehen: Geringerer Abschliff
12
Beschreibung 0
Elektrode
Spannzange
Elektrodenhalter
Anwendungsbereich: Un- und niedrig legierte Werkstoffe
Beschreibung 0
Einstellschraube Tiefenlehre
VORSICHT
Abbildung 5-2
Abbildung 5-3
HINWEIS
