Collegamento degli allarmi

A1,A2,A3,A4 (ingressi allarme 1,2,3,4)
Si possono utilizzare dispositivi esterni per segnalare alla telecamera dome di reagire agli
eventi. È possibile collegare interruttori meccanici o elettrici ai connettori A1, A2, A3, A4
(ingressi allarme 1, 2, 3, 4) e G (massa).
GND (terra)
Tutti i connettori marcati G o GND sono comuni. Collegare il lato di massa dell'ingresso
e/o uscita allarme al connettore GND.
AO1, AO2 (uscita allarme 5VTTL 1,2)
La telecamera dome può attivare dispositivi esterni come segnalatori acustici o luci. Colle-
gare il dispositivo ai connettori AO1, AO2 (uscita allarme 1,2) e G (massa).

Collegamento dell'alimentazione

Per la telecamera dome collegare un'alimentazione 12 VDC.
Se si utilizza un adattatore 12 VCC, collegare il polo positivo (+) alla posizione "+" e il polo
negativo (-) alla posizione "-".

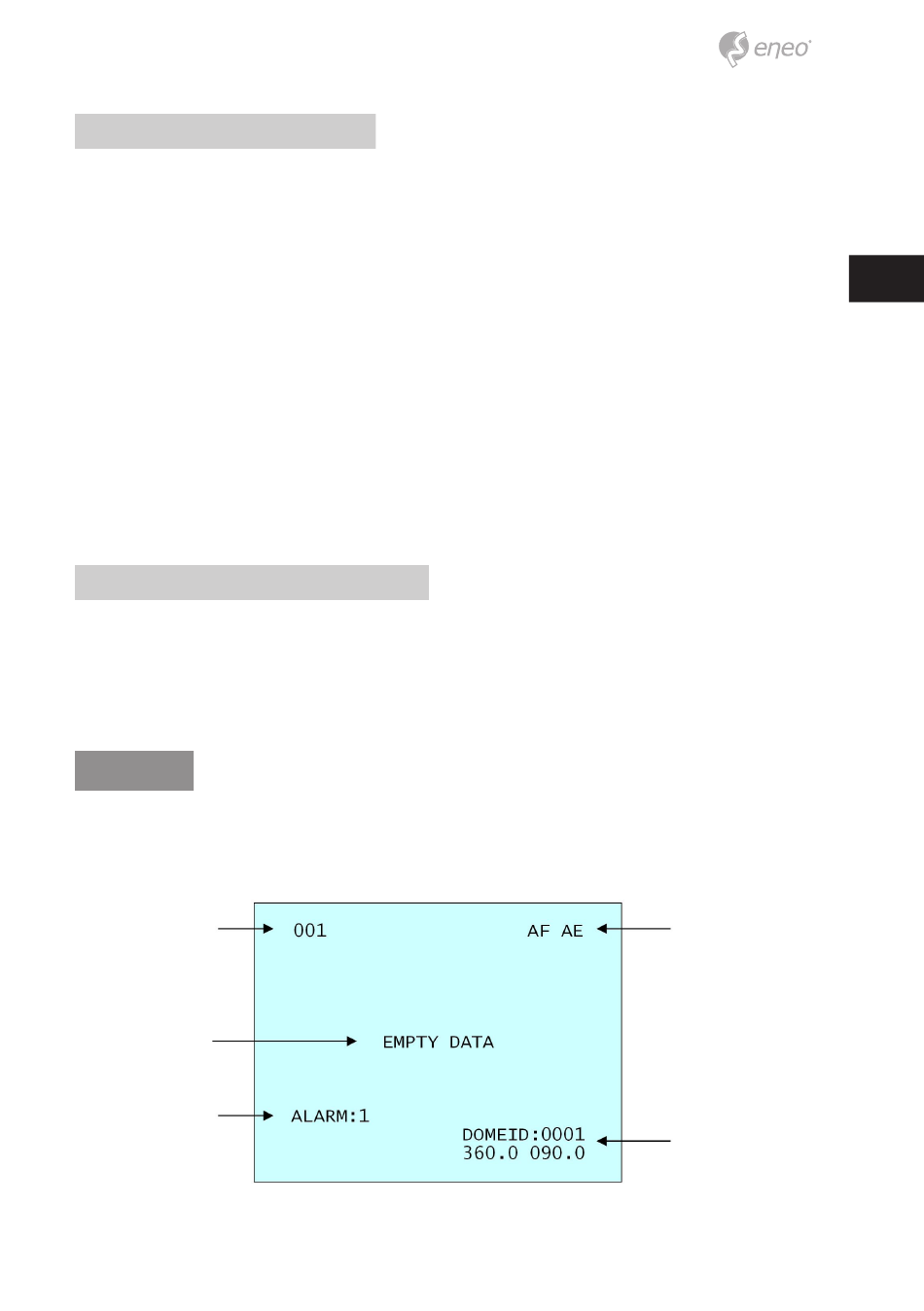

Avvio

Al termine dell'installazione alimentare la telecamera dome. La telecamera dome avvia
una sequenza di configurazione.
Nome della funzione
Visualizzazione
informazioni
Visualizzazione allarme
Stato messa a
fuoco e AE
Nome e ID telecamera
