Zehnder IRS Handbuch Seite 10

FR

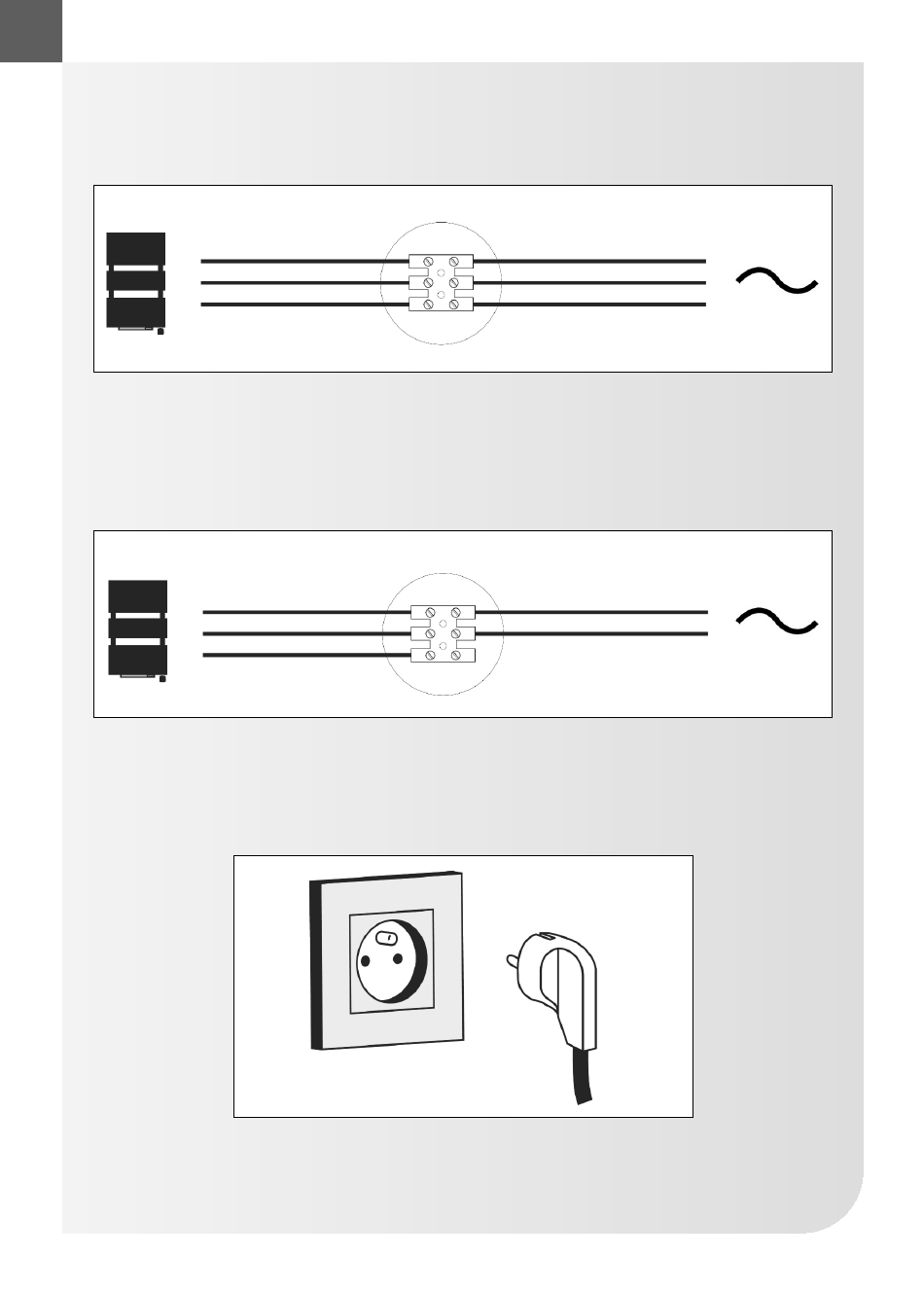

PRINCIPE DE RACCORDEMENT AVEC FIL PILOTE :
Votre appareil est muni d'un fil pilote lui permettant d'être raccordé à une
centrale de programmation fil pilote (non fournie avec l'appareil).
PRINCIPE DE RACCORDEMENT SANS FIL PILOTE :
Si le fil pilote n'est pas raccordé, la sécurité impose de l'isoler. Il ne doit en aucun
cas être raccordé à la terre.
rACCOrdemenT de CLASSe I :
Pour les pays autres que la France, l'installation doit être conforme aux normes
en vigueur et aux règles de l'art du pays dans lequel elle est mise en œuvre.
Le câble souple monté d'origine est destiné à être relié au réseau par l'intermé-
diaire d'une fiche de prise de courant.
10
N (bleu ou gris)
L (marron)
Fil pilote (noir)
N (bleu ou gris)
L (marron)
Fil pilote (noir)
Neutre
Phase
Fil pilote (centrale)
Neutre
Phase
