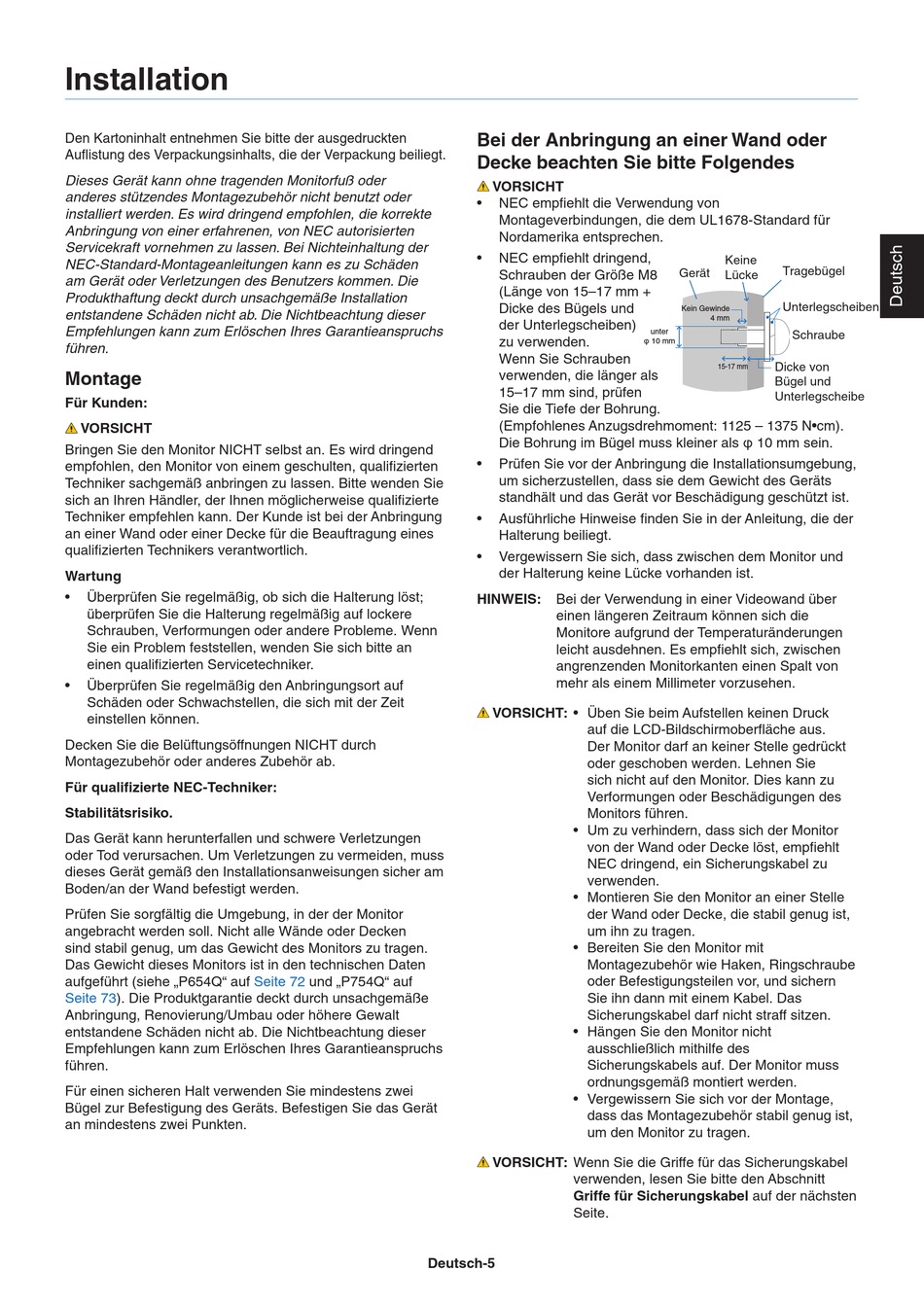

Installation
Den Kartoninhalt entnehmen Sie bitte der ausgedruckten
Auflistung des Verpackungsinhalts, die der Verpackung beiliegt.
Dieses Gerät kann ohne tragenden Monitorfuß oder
anderes stützendes Montagezubehör nicht benutzt oder
installiert werden. Es wird dringend empfohlen, die korrekte
Anbringung von einer erfahrenen, von NEC autorisierten
Servicekraft vornehmen zu lassen. Bei Nichteinhaltung der
NEC-Standard-Montageanleitungen kann es zu Schäden
am Gerät oder Verletzungen des Benutzers kommen. Die
Produkthaftung deckt durch unsachgemäße Installation
entstandene Schäden nicht ab. Die Nichtbeachtung dieser
Empfehlungen kann zum Erlöschen Ihres Garantieanspruchs
führen.
Montage
Für Kunden:
VORSICHT
Bringen Sie den Monitor NICHT selbst an. Es wird dringend
empfohlen, den Monitor von einem geschulten, qualifizierten
Techniker sachgemäß anbringen zu lassen. Bitte wenden Sie
sich an Ihren Händler, der Ihnen möglicherweise qualifizierte
Techniker empfehlen kann. Der Kunde ist bei der Anbringung
an einer Wand oder einer Decke für die Beauftragung eines
qualifizierten Technikers verantwortlich.
Wartung
•
Überprüfen Sie regelmäßig, ob sich die Halterung löst;
überprüfen Sie die Halterung regelmäßig auf lockere
Schrauben, Verformungen oder andere Probleme. Wenn
Sie ein Problem feststellen, wenden Sie sich bitte an
einen qualifizierten Servicetechniker.
•
Überprüfen Sie regelmäßig den Anbringungsort auf
Schäden oder Schwachstellen, die sich mit der Zeit
einstellen können.
Decken Sie die Belüftungsöffnungen NICHT durch
Montagezubehör oder anderes Zubehör ab.
Für qualifizierte NEC-Techniker:
Stabilitätsrisiko.
Das Gerät kann herunterfallen und schwere Verletzungen
oder Tod verursachen. Um Verletzungen zu vermeiden, muss
dieses Gerät gemäß den Installationsanweisungen sicher am
Boden/an der Wand befestigt werden.
Prüfen Sie sorgfältig die Umgebung, in der der Monitor
angebracht werden soll. Nicht alle Wände oder Decken
sind stabil genug, um das Gewicht des Monitors zu tragen.
Das Gewicht dieses Monitors ist in den technischen Daten
aufgeführt (siehe „P654Q" auf
Seite
73). Die Produktgarantie deckt durch unsachgemäße
Anbringung, Renovierung/Umbau oder höhere Gewalt
entstandene Schäden nicht ab. Die Nichtbeachtung dieser
Empfehlungen kann zum Erlöschen Ihres Garantieanspruchs
führen.
Für einen sicheren Halt verwenden Sie mindestens zwei
Bügel zur Befestigung des Geräts. Befestigen Sie das Gerät
an mindestens zwei Punkten.
Seite 72
und „P754Q" auf
Deutsch-5
Bei der Anbringung an einer Wand oder
Decke beachten Sie bitte Folgendes
VORSICHT
•
NEC empfiehlt die Verwendung von
Montageverbindungen, die dem UL1678-Standard für
Nordamerika entsprechen.
•
NEC empfiehlt dringend,
Schrauben der Größe M8
(Länge von 15–17 mm +
Dicke des Bügels und
der Unterlegscheiben)
unter
zu verwenden.
10 mm
Wenn Sie Schrauben
verwenden, die länger als
15–17 mm sind, prüfen
Sie die Tiefe der Bohrung.
(Empfohlenes Anzugsdrehmoment: 1125 – 1375 N•cm).
Die Bohrung im Bügel muss kleiner als 10 mm sein.
•
Prüfen Sie vor der Anbringung die Installationsumgebung,
um sicherzustellen, dass sie dem Gewicht des Geräts
standhält und das Gerät vor Beschädigung geschützt ist.
•
Ausführliche Hinweise finden Sie in der Anleitung, die der
Halterung beiliegt.
•
Vergewissern Sie sich, dass zwischen dem Monitor und
der Halterung keine Lücke vorhanden ist.
HINWEIS:
Bei der Verwendung in einer Videowand über
einen längeren Zeitraum können sich die
Monitore aufgrund der Temperaturänderungen
leicht ausdehnen. Es empfiehlt sich, zwischen
angrenzenden Monitorkanten einen Spalt von
mehr als einem Millimeter vorzusehen.
VORSICHT: • Üben Sie beim Aufstellen keinen Druck
auf die LCD-Bildschirmoberfläche aus.
Der Monitor darf an keiner Stelle gedrückt
oder geschoben werden. Lehnen Sie
sich nicht auf den Monitor. Dies kann zu
Verformungen oder Beschädigungen des
Monitors führen.
• Um zu verhindern, dass sich der Monitor
von der Wand oder Decke löst, empfiehlt
NEC dringend, ein Sicherungskabel zu
verwenden.
• Montieren Sie den Monitor an einer Stelle
der Wand oder Decke, die stabil genug ist,
um ihn zu tragen.
• Bereiten Sie den Monitor mit
Montagezubehör wie Haken, Ringschraube
oder Befestigungsteilen vor, und sichern
Sie ihn dann mit einem Kabel. Das
Sicherungskabel darf nicht straff sitzen.
• Hängen Sie den Monitor nicht
ausschließlich mithilfe des
Sicherungskabels auf. Der Monitor muss
ordnungsgemäß montiert werden.
• Vergewissern Sie sich vor der Montage,
dass das Montagezubehör stabil genug ist,
um den Monitor zu tragen.
VORSICHT: Wenn Sie die Griffe für das Sicherungskabel
verwenden, lesen Sie bitte den Abschnitt
Griffe für Sicherungskabel auf der nächsten
Seite.
Keine
Tragebügel
Gerät
Lücke
Unterlegscheiben
Kein Gewinde
4 mm
Schraube
Dicke von
15-17 mm
Bügel und
Unterlegscheibe
