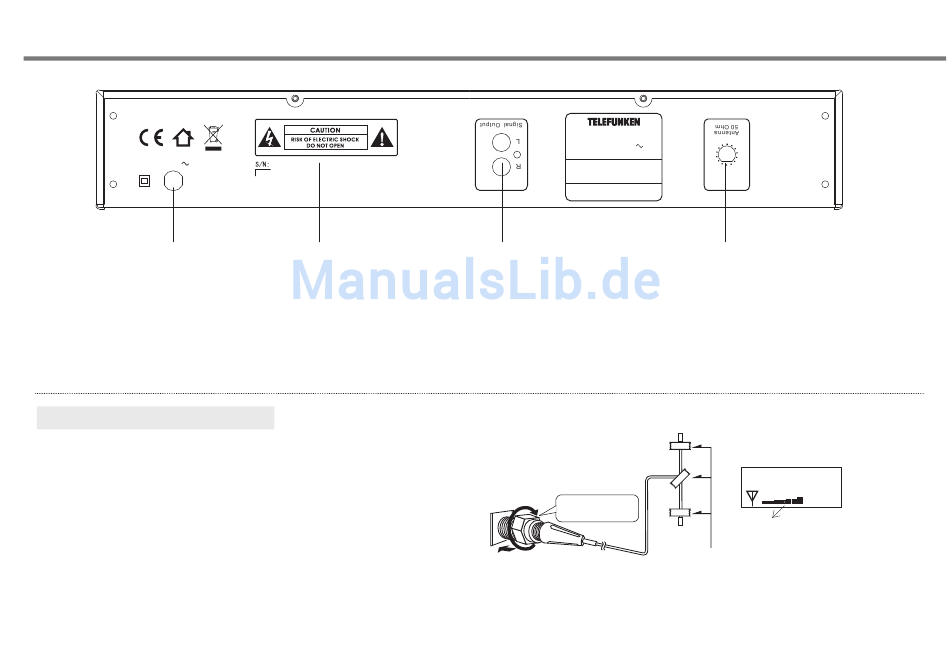

Anschlüsse am Gerät
AC230V
1
1. Stromkabel: Bitte achten Sie darauf, dass das Kabel nicht
beschädigt ist.
2. Warnhinweise: Diese Schilder weisen darauf hin, dass es um
hohe Spannung geht. (Siehe Seite 2)

Anschluss der Antenne:

Die Wiedergabequalität ist von der Empfangsqualität der
Antenne abhängig! Das hängt auch von der richtigen
Position der Antenne und des Gerätes selber ab.
Die Antenne vernünftig zu verlegen, ist sehr wichtig.
B e a c h t e n S i e d i e A n l e i t u n g , u m d i e A n t e n n e
auszurichten.
L
R
Signal Output
2
Anschluss Antenne Band III
S-8-
Model: SR-211
DAB+/FM RDS Tuner
Power Rating: 230V AC 50Hz
Max Power Consumption: 12W
Intron Electronic GmbH
Gewerbepark / In der Allwies
66620 Nonnweiler, Germany
TELEFUNKEN® licensed by
Telefunken Licenses GmbH
3
3. Analoger Ausgang: Mit diesem Ausgang schließen Sie das
Gerät am Verstärker an.
4. 50 Ohm Antennen Anschluss
Ziehen Sie die
Schraube fest an
Antenna
50 Ohm
4
1. Drückem Sie die Infotaste bis die
Feldstärke angezeigt wird.
UFO
Antennensignal Stärke
Kleber
