Telefunken HS 685 CD Serviceanleitung

"

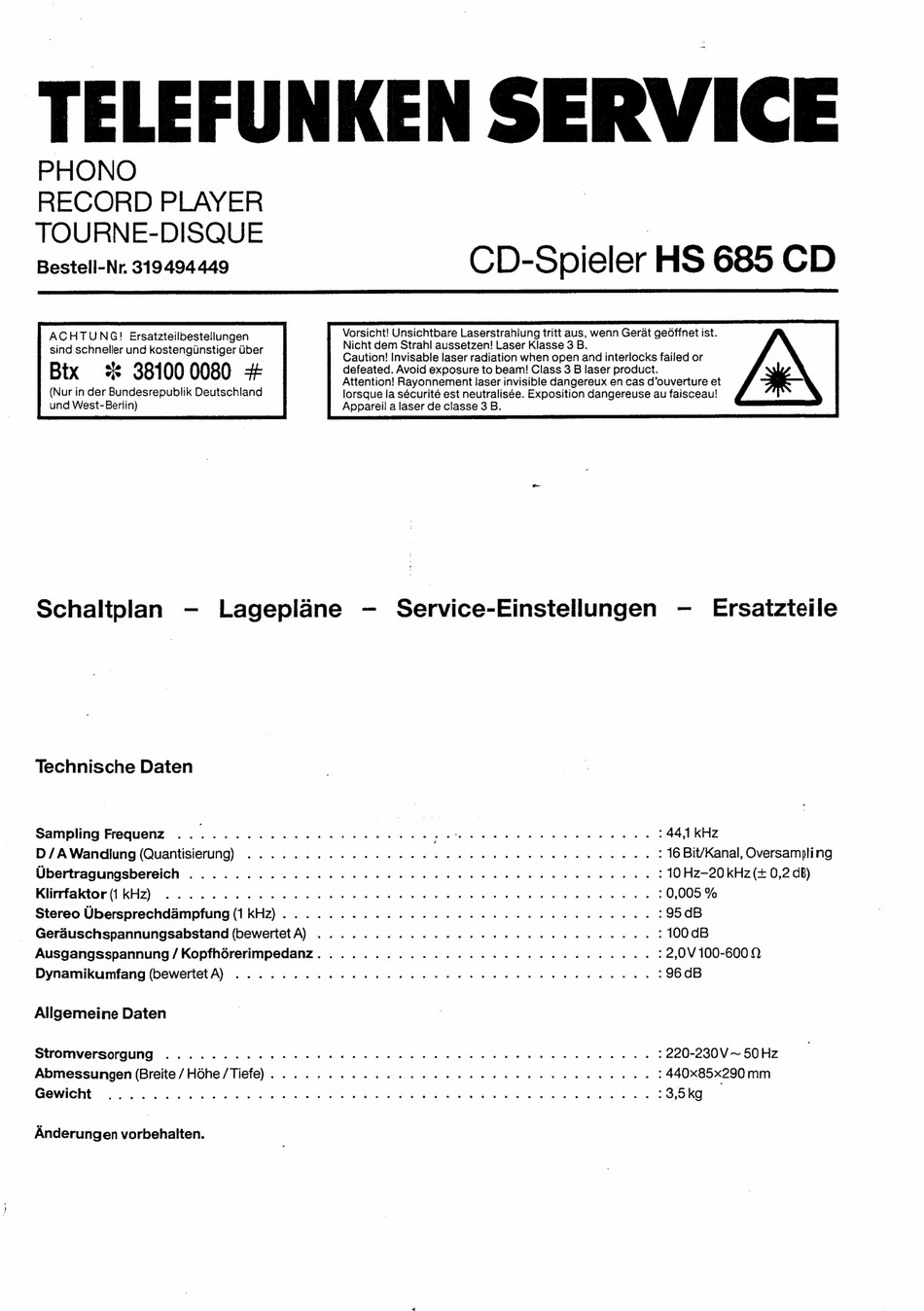

TELEFUNKEN SERVICE
PHONO
RECORD PLAYER
TOURNE-DISQUE |
Bestell-Nr. 319494449 CD-Spieler HS 685 CD
Vorsicht! Unsichtbare Laserstrahlung tritt aus, wenn Gerat geéffnet ist.
ACHTUNG! Ersatzteilbestell en
ung Nicht dem Strahl aussetzen! Laser Klasse 3 B.
sind schneller und kostengunstiger Uber ; Hien :
g g Caution! Invisable laser radiation when open and interlocks failed or
defeated. Avoid exposure to beam! Class 3 B laser product.
Btx * 381000080 +#
(Nur in der Bundesrepublik Deutschland
und West-Berlin)
Attention! Rayonnement taser invisible dangereux en cas d'ouverture et
lorsque la sécurite est neutralisée. Exposition dangereuse au faisceau!
Appareil a laser de classe 3 B.
Schaltplan - Lageplane - Service-Einstellungen — Ersatzteile
Technische Daten
Sampling Frequenz .. p e e Eee Ee ee ee eS eo ee ae eee ee ee : 44,1 kHz
D /AWandlung (Quantisierung) .. 2... ee ee ee ee ee w e es 2 16 Bit/Kanal, Oversampling
Ubertragungsbereich .. 0.0... 2. ee ee ee ee eee ee 1 10HZ-20 KHz (+ 0,2 dB)
Kirriaktor (KAZ). :24.c4ok atk Sao bk eee Me ee aa Ho et f a a sgt, sgh. VE Ge MIES EEA oly Fe : 0,005 %
Stereo Ubersprechddémpfung (1 KHz)... 0. 0 ee ee ee ee ee ee 1 950B
Gerauschspannungsabstand (bewertetA) ........... 05002 2 eee ee eee eee : 100dB
Ausgangsspannung / Kopfhérerimpedanz. ........-..-6 000 ee eee ee ee : 2,0V 100-600 0
Dynamikumfang (bewertetA) . 0... 0... ee : 96 dB
Allgemeine Daten
Stromversorgung ........ 00 ce eee ee ee ee eee ee ee ee 1220-230V ~ 50HZ
Abmessungen (Breite / HOhe/Tiefe). ... . 6 6 ee ee ee ee ee ee 144085290 mM
GOWIGHL, 6 2.5.. 65.8 Sa ee oe tO ee ee Ba eae Ee OO ee 2 ee 2 Be. o EOL OKO
Anderungen vorbehalten.
