MicroniK 200

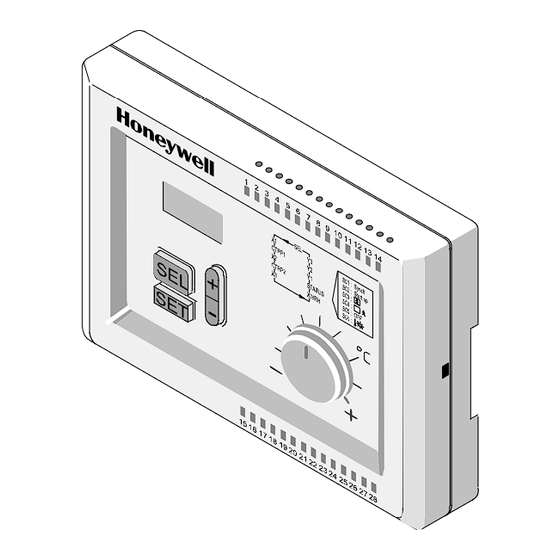

Abb. 1 Temperaturregler
SEL
SET
Abb. 2 LCD-Anzeige und 4 Drucktasten
Dieses Produkt entspricht den Anforderungen von
R7426A, B, C
ALLGEMEIN
Die R7426A, B, C-Temperaturregler nutzen die DDC-Technik,
für eine genauere und effizientere Regelung von Heizungs-,
Lüftungs- und Klimaanlagen. Parameter sind für eine "Plug
and Play" Installation bereits voreingestellt und bieten unter-
schiedliche Regelstrategien für optimale Systemleistung.
Die moderne Ausführung mit einfacher Bedienung und LCD-
Anzeige erlaubt eine weitreichende Flexibilität bei Projektie-
rung, genaue Parametereinstellungen und die Anzeige von
aktuellen Temperaturwerten, Sollwerten und Stellgrößen.
Die Regler bieten Proportional/Integral- oder nur Proportional-
regelung und decken alle Regelanwendungen der Raum-,
Zuluft- oder Vorlaufregelung innerhalb der spezifizierten
Grenzen 0..50°C oder 0..130°C ab. Standardfühler der Typen
Pt 1000, NTC 20 kOhm oder Balco 500 können verwendet
werden
MERKMALE
•
Mikrocontrollerausführung, basierend auf moderner
Digitaltechnik
•
Bedienfeld mit LCD-Anzeige, 4 Drucktasten und Soll-
wertsteller
•
Regelbereiche 0..50°C oder 0..130°C (nur R7426A)
•
Proportional/Integral- (PI) oder nur Proportionalrege-
lung (P) wählbar
•
3 Eingänge für Temperaturfühler
•
Automatische Erkennung des Fühlertyps:
Balco 500, Pt 1000 oder NTC 20kΩ
•
3 Digitaleingänge für Anlagen/System-Betrieb
EIN/AUS, Belegung (alternativ Sommer/Winter-
Umschaltung) und Frostüberwachung
•
Entfeuchtungsregelung über Eingang mit Signal für
Feuchteregelabweichung
•
Wählbare Ausgangsfunktionen (R7426A, B):
- Dreipunkt
- 2, 3, 4, 6 oder 15-stufig Ein/Aus (TRIACs)
- Pulsweitenmodulation
•
Analogausgänge 0/2..10VDC wählbar (R7426C)
•
Voreingestellte Regelparameter
•
Digitale Parametereinstellung
•
StartUp-Routine
•
Direkt/umgekehrt wirkende Ausgänge wählbar
•
Raum/Zuluft-Grenze oder Kaskadenregelung
•
Sequenzregelung von Heizung, Mischluftklappen oder
Energierückgewinnung und Kühlung
•
24VAC Stromversorgung
Honeywell
Temperaturregler
PRODUKTINFORMATION
GE0B-177GE51 R1098
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Honeywell MicroniK 200 R7426A
Inhaltszusammenfassung für Honeywell MicroniK 200 R7426A
- Seite 1 Honeywell R7426A, B, C Temperaturregler MicroniK 200 PRODUKTINFORMATION ALLGEMEIN Die R7426A, B, C-Temperaturregler nutzen die DDC-Technik, für eine genauere und effizientere Regelung von Heizungs-, Lüftungs- und Klimaanlagen. Parameter sind für eine "Plug and Play" Installation bereits voreingestellt und bieten unter- schiedliche Regelstrategien für optimale Systemleistung.
-
Seite 2: Technische Daten
R7426A, B, C TEMPERATURREGLER TECHNISCHE DATEN Allgemein Elektronik 8-Bit Microcontroller, 10-Bit A/D-Wandler, EEPROM und LCD-Anzeige Anschlussspannung 24VAC +10..-15%, 50/60Hz Leistungsaufnahme Regelbereich 0..50°C oder 0..130°C (nur R7426A) Temperatur- Haupttemperaturfühler Genauigkeit ±0,5K ausschl. Eingänge Begrenzungs- oder Kaskadenfühler Kompensationstemperaturfühler Fühler Fühlertyp Automatische Identifikation Temperaturbereich Charakteristik Pt 1000... -
Seite 3: Ausführungen
R7426A ,B, C TEMPERATURREGLER AUSFÜHRUNGEN Der Regler ist in 3 verschiedenen Versionen verfügbar: OS-Nr. Regler-Typ Ausgänge Anz. Ausgangstypen Temperaturregler, Regelbereich: 0 .. 50°C oder 0 .. 130°C Dreipunkt, PWM, R7426A1008 2- oder 3-stufig Ein/Aus Dreipunkt, PWM, Temperaturregler, Regelbereich: 0 .. 50°C für Sequenzregelung von R7426B1006 2, 3, 4, 6 oder 15 stufig Heizung, Energierückgewinnung und Kühlung... -
Seite 4: Regel- Und Konfigurationsparameter
R7426A ,B, C TEMPERATURREGLER REGEL- UND KONFIGURATIONSPARAMETER Der Regler beinhaltet zwei Gruppen von Einstellungen (A und B) für Regel- und Konfigurationsparameter, die während der Pro- grammierphase automatisch gewählt werden. Für R7426A und Parameter Ctrltyp = Lo oder R7426B, C ist Einstellung A einge- sellt. -
Seite 5: Anwendung
R7426A, B, C TEMPERATURREGLER ANWENDUNG ist oder alternativ der Fühler T1 (Regelparameter T2ext = 1) den Regelkreis versorgt. Die R7426A,B,C Regler können für Raumtemperaturregelung Kaskadenregelung (W und tr2) mit Zuluftbegrenzung, für Kaskadenregelung oder für Se- quenzregelung von Heizung, Mischluftklappen oder Energie- Der R7426A-Regler bietet die Möglichkeit der Kaskadenrege- rückgewinnung und Kühlung verwendet werden. - Seite 6 R7426A, B, C TEMPERATURREGLER Innerhalb des Bereiches Xp1 wird das Klappensignal so aus- Eine Maximalbegrenzung von CTRP2 wird durchgeführt, gesteuert, wie im nachstehenden Diagramm dargestellt. Ist wenn der Regelparameter LimTyp = 1 ist, eine Minimalbe- kein Kühlantrieb vorhanden, kann der Regelparameter Xpc grenzung wird durchgeführt, wenn der Regelparameter Lim- auf "Off"...
-
Seite 7: Außentemperatur-Kompensation
R7426A, B, C TEMPERATURREGLER Winterkompensation wird bei T3 < W , Sommerkompensa- comp tion bei T3 > W durchgeführt. T1+RetOffs Y[%] comp < T > T Dämpfungsfilter für Außentemperatur Damper (Y1) (Y3) (Y2) Um plötzliche Temperaturänderungen zu unterdrücken, ist ein Heating Cooling Dämpfungsfilter für den Außentemperatureingang T3 einge-... -
Seite 8: Entfeuchtungsregelung Durch Eingang Für Feuchteregelabweichung
R7426A, B, C TEMPERATURREGLER AUSGANGS-FUNKTIONEN Modell Ausgangsfunktion Frostschutz-Aktion DIR/ So/Wi Ausgänge Der Regler bietet, entsprechend der Parametereinstellungen REVY1 Umschaltg. von YMode und YxMode (x = 1, 2 oder 3), verschiedene Ausgangssignale, die für eine Reihe verschiedenartiger Stell- geräte geeignet sind. 100% R7426A Kühlen... - Seite 9 R7426A, B, C TEMPERATURREGLER 2-stufige Sequenzregelung Ein/Aus 6-stufige Sequenz Ein/Aus für Heizen oder Kühlen Die R7426A,B Regler setzen das Ausgangssginal in ein 2- Die Sequenz der Ausgänge Y3/Y2/Y1 wird von einem Aus- stufiges Sequenz-Ausgangssignal (Ein/Aus) um, das zur An- gangssginal gesteuert, wie auf Seite 5 unter Haupt- steuerung von Relais geeignet ist.
-
Seite 10: Einstellungen
R7426A, B, C TEMPERATURREGLER Analogausgänge nur bei R7426C Der R7426C bietet drei Gleichspannungsausgänge für die Ansteuerung von Ventil- oder Klappenantrieben bzw. E/P- Umformern für pneumatische Antriebe. Der volle Ausgangsbereich beträgt 0..12VDC. Der Regelbe- reich ist für alle Ausgänge gleich und kann durch den Regel- parameter YRange entweder auf 2..10VDC oder 0..10VDC eingestellt werden. -
Seite 11: Anschlüsse
R7426A, B, C TEMPERATURREGLER ANSCHLÜSSE oder Sommer/Winter R7426A R7426B Umschaltung Belegung 200mV/%rh Belegung X Wrh CPA/SPA CPA/SPA 24 V 24 V open/OUT 2 open/OUT 2 close/OUT 1 close/OUT 1 ON/OFF open/OUT 2 ON/OFF Anlage/ Anlage/ System System close/OUT1 Frost- Frost- schutz schutz open/OUT 2... - Seite 12 Haus- und Gebäudeautomation Hauptverwaltung Werk Schönaich Österreich Schweiz Honeywell AG Honeywell AG Honeywell Austria Ges.m.b.H. Honeywell AG Kaiserleistraße 39 Böblinger Straße 17 Handelskai 388 Hertistrasse 2 D-63067 Offenbach D-71101 Schönaich A-1023 Wien CH-8304 Wallisellen Telefon 0 69/80 64-0 Telefon 0 70 31/637-01...
