Aufbau- und Verwendungsanleitung

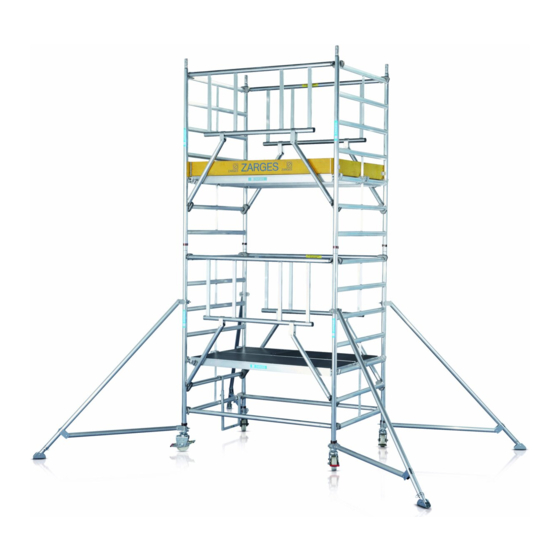

Z 600 S-PLUS Fahrgerüste

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ZARGES Z 600 S-PLUS

Inhaltszusammenfassung für ZARGES Z 600 S-PLUS

  • Seite 1 Aufbau- und Verwendungsanleitung Z 600 S-PLUS Fahrgerüste...

  • Seite 2: Aufbau- Und Verwendungsanleitung

    Aufbau- und Verwendungsanleitung...

  • Seite 3: Inhaltsverzeichnis

    Aufbau- und Verwendungsanleitung Inhaltsverzeichnis 1. Allgemeines 1.1. Einleitung 1.2. Hersteller 1.3. Bauartenzulassung 1.4. Gewährleistung 1.5. Ausgabedatum 1.6. Urheber- und Schutzrechte 1.7. Bestimmungsgemäße Verwendung 1.8. Nicht bestimmungsgemäße Verwendung 2. Aufbau 2.1. Sicherheitsbestimmungen 2.2. Verwendungsvorschriften 2.3. Verhalten bei Arbeiten an elektrischen Anlagen mit dem Gerüst 2.4.

  • Seite 4: Allgemeines

    Verfügung steht und die gemachten Angaben wie Hinweise, Warnungen sowie die Sicherheitsbestimmungen in allen Einzelheiten befolgt werden. 1.2. Hersteller Hersteller, der in vorliegender Dokumentation beschriebenen Gerüste ist die ZARGES GmbH Tel.: +49 8 81 / 68 71 00 Sparte Steigtechnik Fax: +49 8 81 / 68 72 95 PO Box 16 30 E-mail: zarges@zarges.de...

  • Seite 5: Ausgabedatum

    Aufbau- und Verwendungsanleitung 1.5. Ausgabedatum Das Ausgabedatum der vorliegenden deutschsprachigen Aufbau- und Verwendungsanleitung ist der 01. Januar 2014. 1.6. Urheber- und Schutzrechte • Das Urheberrecht dieser Aufbau- und Verwendungsanleitung verbleibt beim Hersteller. • Weiter sind alle Rechte vorbehalten, insbesondere für den Fall der Patenterteilung oder Gebrauchsmustereintragung.

  • Seite 6: Aufbau

    Aufbau- und Verwendungsanleitung 2. Aufbau 2.1. Sicherheitsbestimmungen Für die Standsicherheit, Errichtung und Benutzung der vorbezeichneten Gerüste gelten die Vorschriften der EN 1004 “Fahrbare Arbeitsbühnen”. Der Aufbau und die Benutzung der Gerüste darf nur durch Personen erfolgen, die mit dieser Aufbau- und Verwendungsanleitung vertraut sind. Zum Auf- und Abbau des Gerüstes sind mindestens zwei Personen notwendig.
  • Seite 7 Aufbau- und Verwendungsanleitung 13. Die zulässige Belastbarkeit des Gerüstes beträgt bei gleichmäßig verteilter Last 2,0 kN/m² (gemäß EN 1004 - Gerüstgruppe 3). Beim Verfahren des Gerüstes dürfen sich weder Personen noch Material oder Werkzeug auf der Plattform befinden. Jeder Anprall ist zu vermeiden. Verfahren des Gerüstes nur in Längsoder Diagonalrichtung auf fester, ebener und hindernisfreier Aufstellfläche von Hand.

  • Seite 8: Verwendungsvorschriften

    Aufbau- und Verwendungsanleitung 2.2. Verwendungsvorschriften Der Aufstieg zur Arbeitsbühne darf nur von innen erfolgen. Es ist unzulässig, sich bei Arbeiten gegen den Seitenschutz zu stemmen. Es ist unzulässig, auf den Belagflächen zu springen. Es dürfen keine horizontalen Lasten erzeugt werden, z.

  • Seite 9: Technische Daten

    Aufbau- und Verwendungsanleitung 2.5. Technische Daten Fahrgerüst mit Fahrbalken, normale Ausführung 0.75 m x 1.8 m / 2.5 m / 3.0 m Zugelassen nach EN 1004 Gerüstgruppe 3 Zulässige Belastung nach Gerüstgruppe 3 200 kg/m² 202 kg / 286 kg / 346 kg Gesamtbelastung des Gerüstes maximal Belastbarkeit der Plattform maximal 404 kg / 572 kg / 692 kg...

  • Seite 10: Allgemeine Aufbauvorschriften

    Aufbau- und Verwendungsanleitung 2.6.a Allgemeine Aufbauvorschriften bei ungeraden Plattformhöhen (1m, 3m, 5m) beginnen mit 2m Aufsteckrahmen und ohne Diagonalstreben. Montage Lenkrolle, mit Spindel Fig. 1a.1 Fig. 1a.2 am 2m-Aufsteckrahmen. Montage vorlaufendes Geländer. Fig. 2a.1 Fig. 2a.2 Montage 2-tes vorlaufendes Geländer. Weiter mit Punkt 4.1! Fig.
  • Seite 11 Aufbau- und Verwendungsanleitung Montage vorlaufendes Geländer Fig. 3b.1 Fig. 3b.2 Plattform einhängen Fig 4.1a: bei ungeraden Plattformhöhen (1m, 3m, 5m, ...) Fig 4.1b: bei geraden Plattformhöhen (2m, 4m, 6m, ...) Fig. 4.1a Fig. 4.1b Plattform befestigen Fig. 4.2 Ausleger befestigen Fig.

  • Seite 12: Hinweis Zum Abbau Des Gerüstes

    Aufbau- und Verwendungsanleitung Weitere Aufsteckrahmen, vorlaufende Geländer Plattformen anbringen. Bei jeder Etage gleicher Aufbau. Fig. 7.1 Fig. 7.2 Fig. 7.3 Fig. 7.4 Fig. 7.5 Fig. 8.1 Fig. 8.2 Bordbretter obester Plattform anbringen. 2.7. Hinweis zum Abbau des Gerüstes Der Abbau des errichteten Gerüstes erfolgt in umgekehrter Reihenfolge des Aufbaus. Dabei ist zu beachten, dass die für das Montagepersonal notwendigen Plattformen oder Gerüstbohlen vorher wieder als Standplätze zu errichten und dabei vollflächig auszulegen sind.

  • Seite 13: Grundmaße

    Aufbau- und Verwendungsanleitung 2.8. Grundmaße 1800 - 2500 - 3000 1800 - 2500 - 3000 3393 - 4093 - 4593 1350 1800 - 2500 - 3000 3393 - 4093 - 4593...

  • Seite 14: Kennzeichnung

    Aufbau- und Verwendungsanleitung 2.9. Kennzeichnung Art.-Nr. 42904 Typenschild gepr¸fte Sicherheit EN-1004 Gerüstgruppe Scaffolding category Classe d'Èchafaudage 200 kg/m max. zul. Belastung Plattformhöhe Platform height Hauteur plate-forme Art.-Nr. max. max. 12,0 m 8,0 m max. Plattformhöhe Achtung: Vor Inbetriebnahme Gebrauchsanleitung und 42904 Einsatzbeschränkungen beachten...

  • Seite 15: Teileliste Inkl. Ballastierung (S. Auch 3.2)

    Aufbau- und Verwendungsanleitung 2.10. Teileliste inkl. Ballastierung (s. auch 3.2) Fahrgerüst, normale (0,75m) Ausführung Bes- ca. [m] tell-Nr. 52225 - 2 2 - - 1 - - - - - - - - - 2 - - - - - - 4 1 52226 - 2 - 2 - - 1 - - - - - - - - - 2 - - - - - 4 1 3,35 52227 - 2 - - 2 - - 1 - - - - - - - - - 2 - - - - 4 1...

  • Seite 16: Fahrgerüst, Breite (1,35M) Ausführung

    Aufbau- und Verwendungsanleitung Fahrgerüst, breite (1,35m) Ausführung Bes- tell-Nr. 52425 - 2 2 - - 1 - - 1 - - - - - - - - - 2 - - - - - - 4 1 52426 - 2 - 2 - - 1 - - 1 - - - - - - - - - 2 - - - - - 4 1 3,35 52427 - 2 - - 2 - - 1 - - 1 - - - - - - - - - 2 - - - - 4 1 52435 2 2 2 - - 1 - - 1 - - 2 2 - - 2 - - 2 - - - - - - 4 1...

  • Seite 17: Position Der Einzelteile

    Aufbau- und Verwendungsanleitung 2.11. Position der Einzelteile Vorlaufendes Geländer Aufsteckrahmen 1 m Längsbordbrett Querbordbrett Aufsteckrahmen 2 m Plattform mit Klappe Diagonalstrebe Dreiecksausleger Horizontalstrebe Lenkrolle...

  • Seite 18: Aufbauzeichnungen

    Aufbau- und Verwendungsanleitung Normale Ausführung, Arbeitshöhe 3,35m (0,75m x 1,8m/2,5m/3,0m) Name 42904 2 2 2 1 Aufsteckrahmen 2m Vorlaufendes Geländer 1,8m 42837 2 2 2 Vorlaufendes Geländer 2,5m 42838 - 2 - Vorlaufendes Geländer 3,0m 42839 - - 2 Plattform mit Klappe 1,8m 42931 1 - - Plattform mit Klappe 2,5m 42910 - 1 - Plattform mit Klappe 3,0m 42933 - - 1 42935 2 - -...
  • Seite 19 Aufbau- und Verwendungsanleitung Normale Ausführung, Arbeitshöhe 5,30m (0,75m x 1,8m/2,5m/3,0m) Name 42904 4 4 4 1 Aufsteckrahmen 2m Vorlaufendes Geländer 1,8m 42837 4 - - Vorlaufendes Geländer 2,5m 42838 - 4 - Vorlaufendes Geländer 3,0m 42839 - - 4 Plattform mit Klappe 1,8m 42931 2 - - Plattform mit Klappe 2,5m 42910 - 2 - Plattform mit Klappe 3,0m 42933 - - 2 42913 2 2 2...
  • Seite 20 Aufbau- und Verwendungsanleitung Normale Ausführung, Arbeitshöhe 7,30m (0,75m x 1,8m/2,5m/3,0m) Name 42904 6 6 6 1 Aufsteckrahmen 2m Vorlaufendes Geländer 1,8m 42837 6 - - Vorlaufendes Geländer 2,5m 42838 - 6 - Vorlaufendes Geländer 3,0m 42839 - - 6 Plattform mit Klappe 1,8m 42931 3 - - Plattform mit Klappe 2,5m 42910 - 3 - Plattform mit Klappe 3,0m 42933 - - 3 42913 2 2 2...
  • Seite 21 Aufbau- und Verwendungsanleitung Normale Ausführung, Arbeitshöhe 9,25m (0,75m x 1,8m/2,5m/3,0m) Name 42904 8 8 8 1 Aufsteckrahmen 2m Vorlaufendes Geländer 1,8m 42837 8 - - Vorlaufendes Geländer 2,5m 42838 - 8 - Vorlaufendes Geländer 3,0m 42839 - - 8 Plattform mit Klappe 1,8m 42931 4 - - Plattform mit Klappe 2,5m 42910 - 4 - Plattform mit Klappe 3,0m 42933 - - 4 42913 2 2 2...
  • Seite 22 Aufbau- und Verwendungsanleitung Normale Ausführung, Arbeitshöhe 10,40m (0,75m x 1,8m/2,5m/3,0m) Name 42905 2 2 2 1 Aufsteckrahmen 1m 42904 8 8 8 2 Aufsteckrahmen 2m Vorlaufendes Geländer 1,8m 42837 8 - - Vorlaufendes Geländer 2,5m 42838 - 8 - Vorlaufendes Geländer 3,0m 42839 - - 8 Plattform mit Klappe 1,8m 42931 4 - - Plattform mit Klappe 2,5m 42910 - 4 - Plattform mit Klappe 3,0m 42933 - - 4...
  • Seite 23 Aufbau- und Verwendungsanleitung Normale Ausführung, Arbeitshöhe 11,20m (0,75m x 1,8m/2,5m/3,0m) Name 42904 10 10 10 1 Aufsteckrahmen 2m Vorlaufendes Geländer 1,8m 42837 10 - - Vorlaufendes Geländer 2,5m 42838 - 10 - Vorlaufendes Geländer 3,0m 42839 - - 10 Plattform mit Klappe 1,8m 42931 5 - - Plattform mit Klappe 2,5m 42910 - 5 - Plattform mit Klappe 3,0m 42933 - - 5 42913 2 2 2...
  • Seite 24 Aufbau- und Verwendungsanleitung Normale Ausführung, Arbeitshöhe 12,35m (0,75m x 1,8m/2,5m/3,0m) Name 42905 2 2 2 1 Aufsteckrahmen 1m 42904 10 10 10 2 Aufsteckrahmen 2m Vorlaufendes Geländer 1,8m 42837 10 - - Vorlaufendes Geländer 2,5m 42838 - 10 - Vorlaufendes Geländer 3,0m 42839 - - 10 Plattform mit Klappe 1,8m 42931 5 - - Plattform mit Klappe 2,5m 42910 - 5 - Plattform mit Klappe 3,0m 42933 - - 5...
  • Seite 25 Aufbau- und Verwendungsanleitung Normale Ausführung, Arbeitshöhe 13,20m (0,75m x 1,8m/2,5m/3,0m) Name 42904 12 12 12 1 Aufsteckrahmen 2m Vorlaufendes Geländer 1,8m 42837 12 - - Vorlaufendes Geländer 2,5m 42838 - 12 - Vorlaufendes Geländer 3,0m 42839 - - 12 Plattform mit Klappe 1,8m 42931 6 - - Plattform mit Klappe 2,5m 42910 - 6 - Plattform mit Klappe 3,0m 42933 - - 6 42913 2 2 2...
  • Seite 26 Aufbau- und Verwendungsanleitung Breite Ausführung, Arbeitshöhe 3,35m (1,35m x 1,8m/2,5m/3,0m) Name 42901 2 2 2 1 Aufsteckrahmen 2m Vorlaufendes Geländer 1,8m 42837 2 2 2 Vorlaufendes Geländer 2,5m 42838 - 2 - Vorlaufendes Geländer 3,0m 42839 - - 2 Plattform mit Klappe 1,8m 42931 1 - - Plattform mit Klappe 2,5m 42910 - 1 - Plattform mit Klappe 3,0m 42933 - - 1 Plattform ohne Klappe 1,8m 42932 1 - -...
  • Seite 27 Aufbau- und Verwendungsanleitung Breite Ausführung, Arbeitshöhe 5,30m (1,35m x 1,8m/2,5m/3,0m) Name 42901 4 4 4 1 Aufsteckrahmen 2m Vorlaufendes Geländer 1,8m 42837 4 - - Vorlaufendes Geländer 2,5m 42838 - 4 - Vorlaufendes Geländer 3,0m 42839 - - 4 Plattform mit Klappe 1,8m 42931 2 - - Plattform mit Klappe 2,5m 42910 - 2 - Plattform mit Klappe 3,0m 42933 - - 2 Plattform ohne Klappe 1,8m 42932 2 - -...
  • Seite 28 Aufbau- und Verwendungsanleitung Breite Ausführung, Arbeitshöhe 7,30m (1,35m x 1,8m/2,5m/3,0m) Name 42901 6 6 6 1 Aufsteckrahmen 2m Vorlaufendes Geländer 1,8m 42837 6 - - Vorlaufendes Geländer 2,5m 42838 - 6 - Vorlaufendes Geländer 3,0m 42839 - - 6 Plattform mit Klappe 1,8m 42931 3 - - Plattform mit Klappe 2,5m 42910 - 3 - Plattform mit Klappe 3,0m 42933 - - 3 Plattform ohne Klappe 1,8m 42932 3 - -...
  • Seite 29 Aufbau- und Verwendungsanleitung Breite Ausführung, Arbeitshöhe 9,25m (1,35m x 1,8m/2,5m/3,0m) Name 42901 8 8 8 1 Aufsteckrahmen 2m Vorlaufendes Geländer 1,8m 42837 8 - - Vorlaufendes Geländer 2,5m 42838 - 8 - Vorlaufendes Geländer 3,0m 42839 - - 8 Plattform mit Klappe 1,8m 42931 4 - - Plattform mit Klappe 2,5m 42910 - 4 - Plattform mit Klappe 3,0m 42933 - - 4 Plattform ohne Klappe 1,8m 42932 4 - -...
  • Seite 30 Aufbau- und Verwendungsanleitung Breite Ausführung, Arbeitshöhe 10,40m (1,35m x 1,8m/2,5m/3,0m) Name 42902 2 2 2 1 Aufsteckrahmen 1m 42901 8 8 8 2 Aufsteckrahmen 2m Vorlaufendes Geländer 1,8m 42837 8 - - Vorlaufendes Geländer 2,5m 42838 - 8 - Vorlaufendes Geländer 3,0m 42839 - - 8 Plattform mit Klappe 1,8m 42931 4 - - Plattform mit Klappe 2,5m 42910 - 4 - Plattform mit Klappe 3,0m 42933 - - 4...
  • Seite 31 Aufbau- und Verwendungsanleitung Breite Ausführung, Arbeitshöhe 11,20m (1,35m x 1,8m/2,5m/3,0m) Name 42901 10 10 10 1 Aufsteckrahmen 2m Vorlaufendes Geländer 1,8m 42837 10 - - Vorlaufendes Geländer 2,5m 42838 - 10 - Vorlaufendes Geländer 3,0m 42839 - - 10 Plattform mit Klappe 1,8m 42931 5 - - Plattform mit Klappe 2,5m 42910 - 5 - Plattform mit Klappe 3,0m 42933 - - 5 Plattform ohne Klappe 1,8m 42932 5 - -...
  • Seite 32 Aufbau- und Verwendungsanleitung Breite Ausführung, Arbeitshöhe 12,35m (1,35m x 1,8m/2,5m/3,0m) Name 42902 2 2 2 1 Aufsteckrahmen 1m 42901 10 10 10 2 Aufsteckrahmen 2m Vorlaufendes Geländer 1,8m 42837 10 - - Vorlaufendes Geländer 2,5m 42838 - 10 - Vorlaufendes Geländer 3,0m 42839 - - 10 Plattform mit Klappe 1,8m 42931 5 - - Plattform mit Klappe 2,5m 42910 - 5 - Plattform mit Klappe 3,0m 42933 - - 5...
  • Seite 33 Aufbau- und Verwendungsanleitung Breite Ausführung, Arbeitshöhe 13,20m (1,35m x 1,8m/2,5m/3,0m) Name 42901 12 12 12 1 Aufsteckrahmen 2m Vorlaufendes Geländer 1,8m 42837 12 - - Vorlaufendes Geländer 2,5m 42838 - 12 - Vorlaufendes Geländer 3,0m 42839 - - 12 Plattform mit Klappe 1,8m 42931 6 - - Plattform mit Klappe 2,5m 42910 - 6 - Plattform mit Klappe 3,0m 42933 - - 6 Plattform ohne Klappe 1,8m 42932 6 - -...

  • Seite 34: Standsicherheitsvorschriften

    Aufbau- und Verwendungsanleitung 3. Standsicherheitsvorschriften 3.1. Allgemein Zur Standsicherheit des Gerüstes sind Fahrbalken sowie Ausleger zuständig. Diese müssen jedoch je nach Einsatzort (Innenbereich / Aussenbereich) zusätzlich ballastiert werden. Die richtige Ballastierung entnehmen Sie bitte den Teilelisten (Pkt. 2.10). 3.2. Befestigung der Ballastierung (nur bei 53769) Anbringungsort Menge Ballastgewichte sind abhängig von der Aufbauart und...

  • Seite 35: Prüfungen An Den Gerüstbauteilen

    Aufbau- und Verwendungsanleitung 3.5. Prüfungen an den Gerüstbauteilen Bei Feststellung eines Mangels darf das betroffene Teil nicht mehr verwendet werden. Aufsteckrahmen • Auf Verformung, Quetschung und Rissbildung prüfen. Streben (Diagonal / Geländer) • Auf Verformung, Quetschung, Rissbildung und Funktion der Verschlüsse prüfen. Plattform • Auf Verformung, Quetschung, Rissbildung und Funktion der Verschlüsse prüfen. • Zustand des Holzes prüfen. • Durchstiegsklappen auf Funktion prüfen. Bordbretter • Zustand des Holzes prüfen. • Bordbretter auf Rissbildung prüfen. Lenkrollen • Rollfähigkeit der Rolle prüfen und Funktion der Bremse auf Roll- und Drehhemmung prüfen. • Bei Lenkrollen mit Spindel zusätzlich Leichtgängigkeit der Spindel prüfen. • Ausfallsicherung (Flügelschraube, Fallstecker) am Fahrbalken bzw. Grundrahmen prüfen. Sicherungsfeder • Auf Verformung, Quetschung, Rissbildung und richtigen Sitz prüfen Sollten...

  • Seite 36: Ersatzteile

    Aufbau- und Verwendungsanleitung 4. Ersatzteile Lenkrolle Ø 200mm mit Spindel Aufsteckrahmen 1m Aufsteckrahmen 2m 42917 42902 42901 Aufsteckrahmen 1m Aufsteckrahmen 2m Dreiecksausleger S-PLUS 42905 42904 42850 Plattform ohne Klappe Plattform mit Klappe 1,8m: 42932 1,8m: 42931 2,5m: 42930 2,5m: 42910 3,0m: 42934 3,0m: 42933...
  • Seite 37 Aufbau- und Verwendungsanleitung Erkennungsmerkmal: Erkennungsmerkmal: graue Klaue blaue Klaue Horizontalstrebe Diagonalstrebe 1,8m: 42935 1,8m: 42937 2,5m: 42907 2,5m: 42908 3,0m: 42936 3,0m: 42938 Basisstrebe 1,8m: 42886 Antrittbügel 2,5m: 42887 42940 3,0m: 42888 Längsbord 1,8m: 42943 Querbord 2,5m: 42914 0,75m: 42913 3,0m: 42944 1,35m: 42911 Vorlaufendes Geländer...

  • Seite 38: Notizen

    Aufbau- und Verwendungsanleitung NOTIZEN...
  • Seite 39 Aufbau- und Verwendungsanleitung NOTIZEN...
  • Seite 40 Aufbau- und Verwendungsanleitung NOTIZEN...
  • Seite 41 Aufbau- und Verwendungsanleitung NOTIZEN...
  • Seite 42 Aufbau- und Verwendungsanleitung NOTIZEN...
  • Seite 44 291350 DE 01.02.2014...
