Rückseite

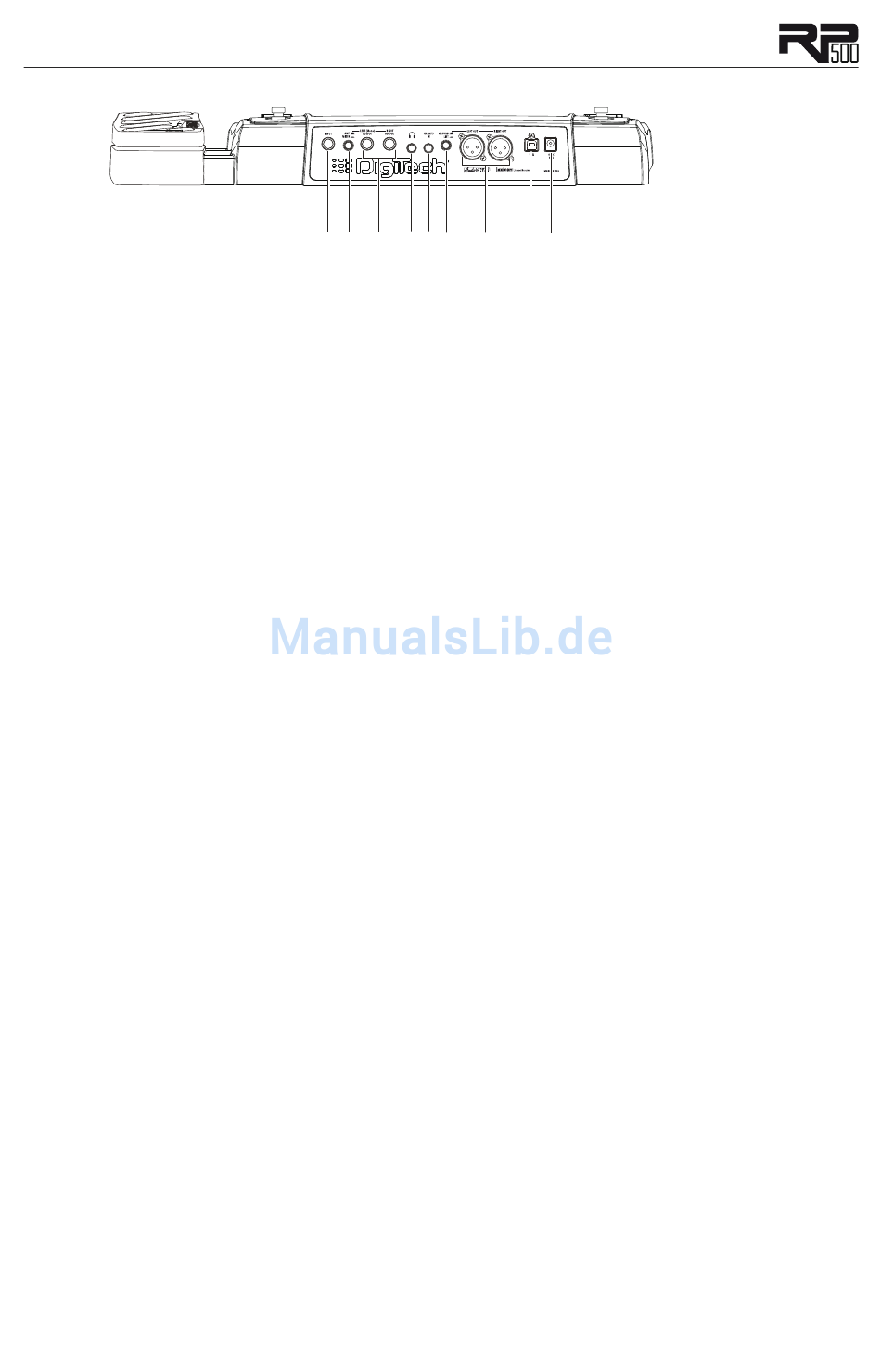

1 2 3 4 56 7 8 9
1. Eingang (Input)
hochohmiger ¼" Eingang
2. Verstärker / Mixer (Amp / Mixer)
Dieser Schalter optimiert die ¼" Ausgänge des RP500, um es direkt an einen Gitarrenverstärker anzuschließen.
3. ¼" Line Ausgänge (Line Outputs)
Diese ¼" Line Ausgänge können sie direkt an einen Gitarrenverstärker anschließen, oder an einen Mischer, oder eine Aufnahmeeinheit.
Der vorderseitige Master Level Regler stellt den Pegel ein, der an diesen Ausgängen anliegt.
4. Kopfhörer (Headphones)
Schließen Sie hier Ihren Kopfhörer an. Der Kopfhörer sollte eine Impedanz von 60 oder weniger Ohm haben.
5. CD/MP3 Eingang
Hier können Sie das RP500 mittels eines 1/8 Zoll TRS Kabels mit dem Kopfhörerausgang eines CD- oder eines MP3-Players verbinden,
um Ihre favorisierten Aufnahmen oder Playbacks in das RP500 einzubinden. Stellen Sie den Ausgangslevel des CD- oder MP3-Players
entsprechend der Lautstärke des RP500 ein. Die Gesamtlautstärke des RP500 wird über den Master Level Regler auf das gewünschte
Niveau eingestellt.
6. Ground Lift Schalter
Dieser Schalter löst den Pin 1 der XLR Mixer Ausgänge von der Gehäusemasse des RP500. Dieser Vorgang kann von Nöten sein, um
sogenannte Brummschleifen oder Netzbrummen in den Griff zu bekommen. Netzbrummen kann auftreten, sobald ein Gerät mit XLR und
¼" Kabel gleichzeitig an einen Mischer und einen Gitarrenverstärker angeschlossen ist.
7. XLR Mixer Ausgänge
Schließen Sie diese Ausgänge direkt an einen Mixer oder an eine Aufnahmeeinheit an, die ihrerseits XLR Eingänge besitzt. Eine Laut-
sprechersimulation ist auf diesen Ausgängen immer aktiviert, sodass Sie einen passenden Klang auf Ihrem „Full-Range" System erhalten.
8. USB Port
Mit dem USB-Port können Sie das RP500 mit einem Computer verbinden. Der USB-Port erfüllt zwei Zwecke: (1) Um mit dem X-Edit™
Editor zu arbeiten. (2) Um zwischen Computer und RP500 Audio-Streaming zu ermöglichen, sobald Sie mit dem Cubase LE4 arbeiten.
Das Audio-Streaming bzw. der Audiosignalfluss ist auf 2 Spuren zum Computer hin und auf 2 Spuren vom Computer weg begrenzt. Bitte
lesen Sie in der RP500 Software Installationsanleitung nach und sehen Sie auch die Cubase LE4 online Bedienungsanleitung ein, um
alle Einstellungen richtig zu etablieren.
9. Stromversorgung (Power Input)
Hier schließen Sie die DigiTech PS0913B Stromversorgung an.
11
