Produktinformation Blitzleuchte BL 200
5

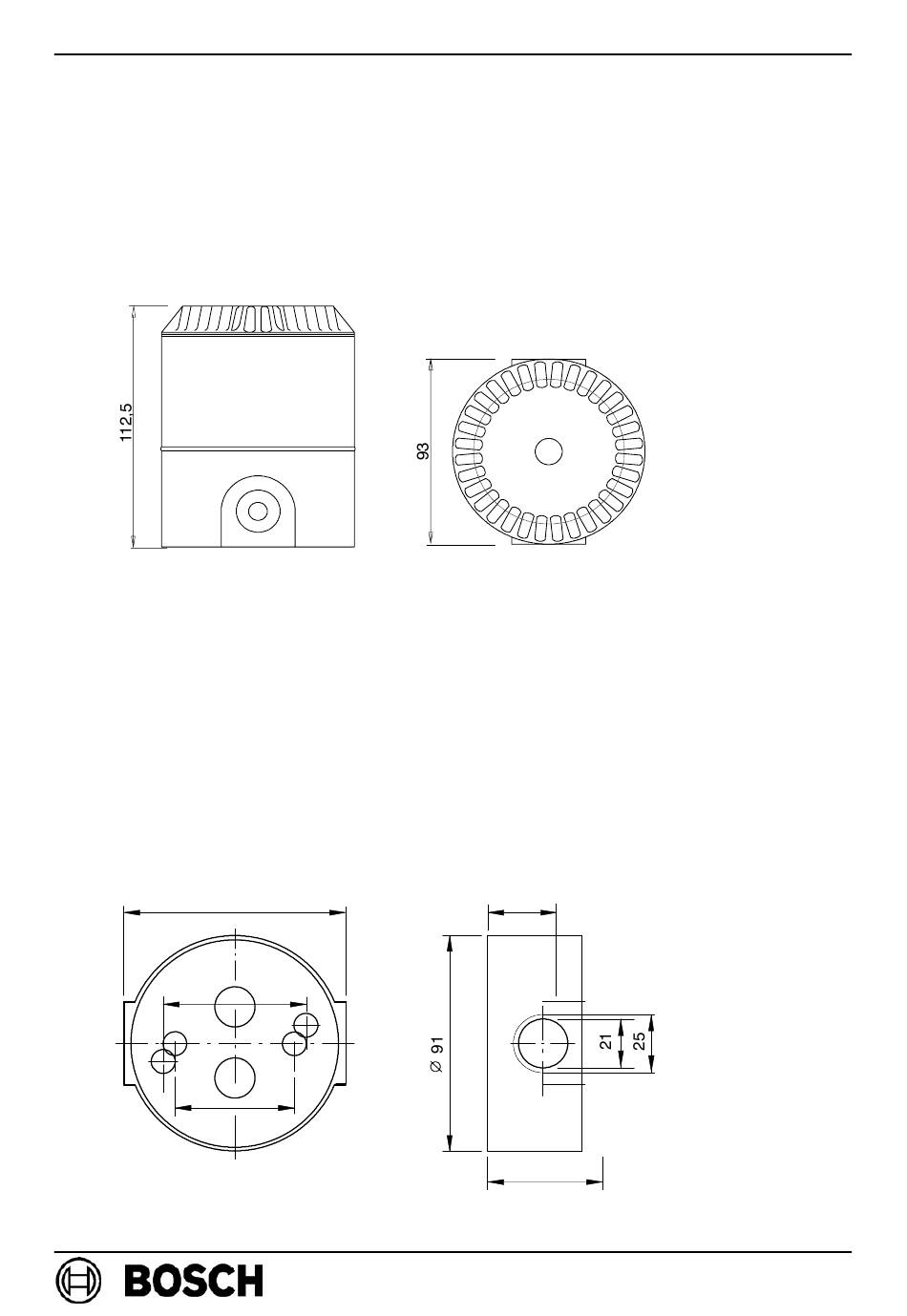

Geräteaufbau
Die Blitzleuchte BL200 besteht aus Signalgeber und Montagesockel. Der Signalgeber
enthält die komplette Elektronik und die Klemmenleiste.
Der Montagesockel verfügt über vorbereitete Öffnungen, die wahlweise eine Kabelein-
führung a.P. oder u.P. ermöglichen.
6
Montage
Die Blitzleuchte ist für die Montage im Innenbereich sowie im geschützten Außenbe-
reich geeignet.
Das Signalgeberoberteil wird durch Bajonettverschluss mit dem Sockel verbunden.
Die Kalotte hat ein Schraubgewinde und wird zusätzlich durch eine Schraube gegen
unbeabsichtigtes Aufschrauben gesichert.
Am Montagesockel sind die vorgestanzten Öffnungen für die Befestigungsschrauben
und Kabeleinführungen herauszubrechen bzw. zu durchbohren. Montagesockel und
Signalgeber werden mit den beiliegenden Schrauben verbunden.
92
60
50
23,8
40
Seite 4 von 7
PI - 38.40
BDL-F.01U.505.514
A3.de/ 17.07.2007
ST-FIR/ PRM1 / deh
