Anschließen
1. Isolieren Sie die Leitungsenden ab.
2. Schließen Sie die Leitungen je nach Art der Anlage gemäß Anschlussschema an.

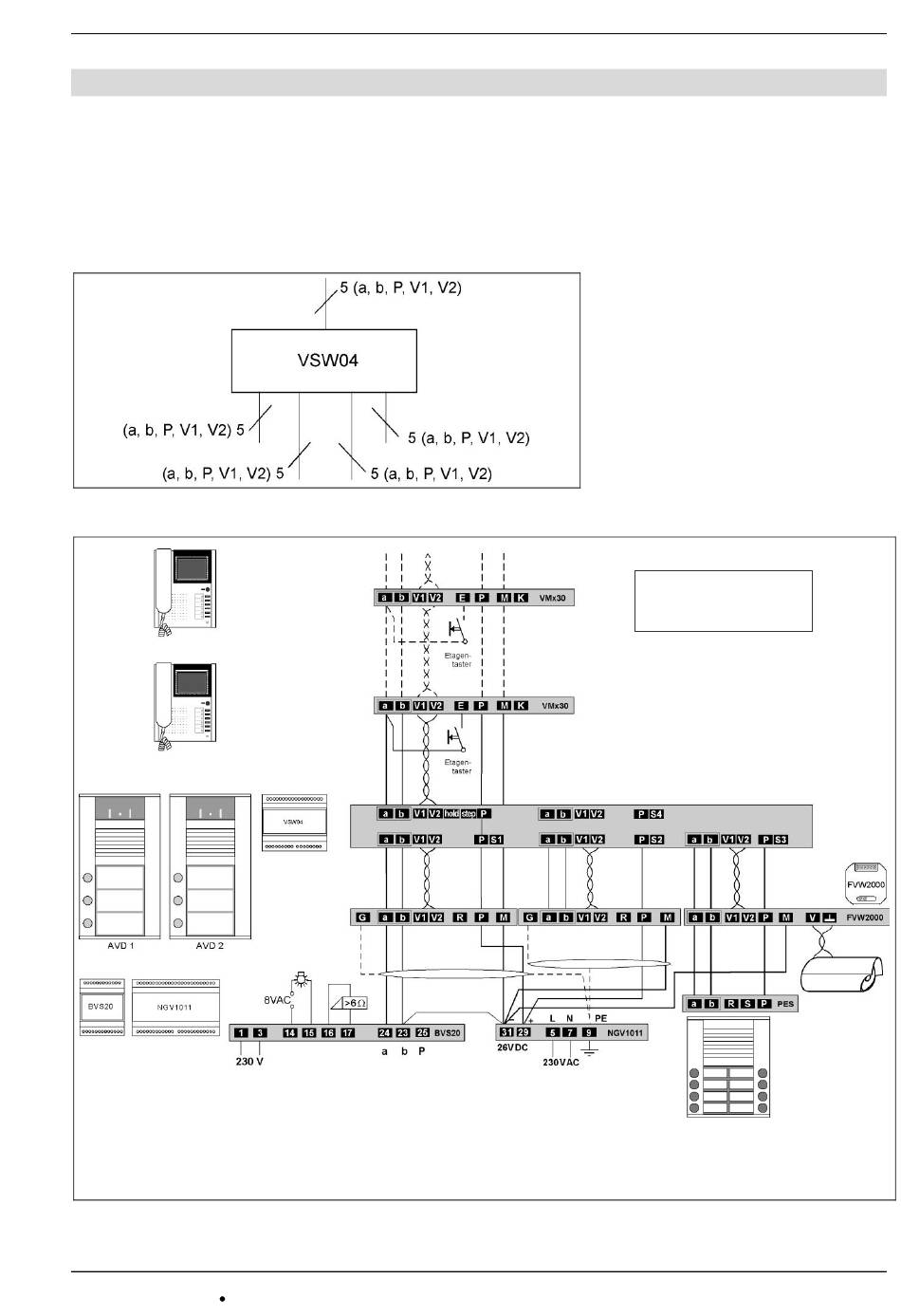

Anschlussplan
Schaltungsbeispiel 1: Grundschaltung
AVD 1:
AS-Adresse = 01
einstellen und sperren
AVD 2:
AS-Adresse = 02
einstellen und sperren
TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88
FAX: 0 41 94/ 9 88 129
Mail: info@tcs-germany.de
5
Anschließen der Leitungen
J1 muss gesteckt werden,
wenn Gerät am Ende eines
Videostranges installiert ist
Eingang nicht belegt:
AS-Adresse = 04 löschen
PxS 1:
AS-Adresse = 03
einstellen und sperren
