Produktinformation
Videoumschalter, 4-fach
FVU1401-0400

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für TCS FVU1401-0400

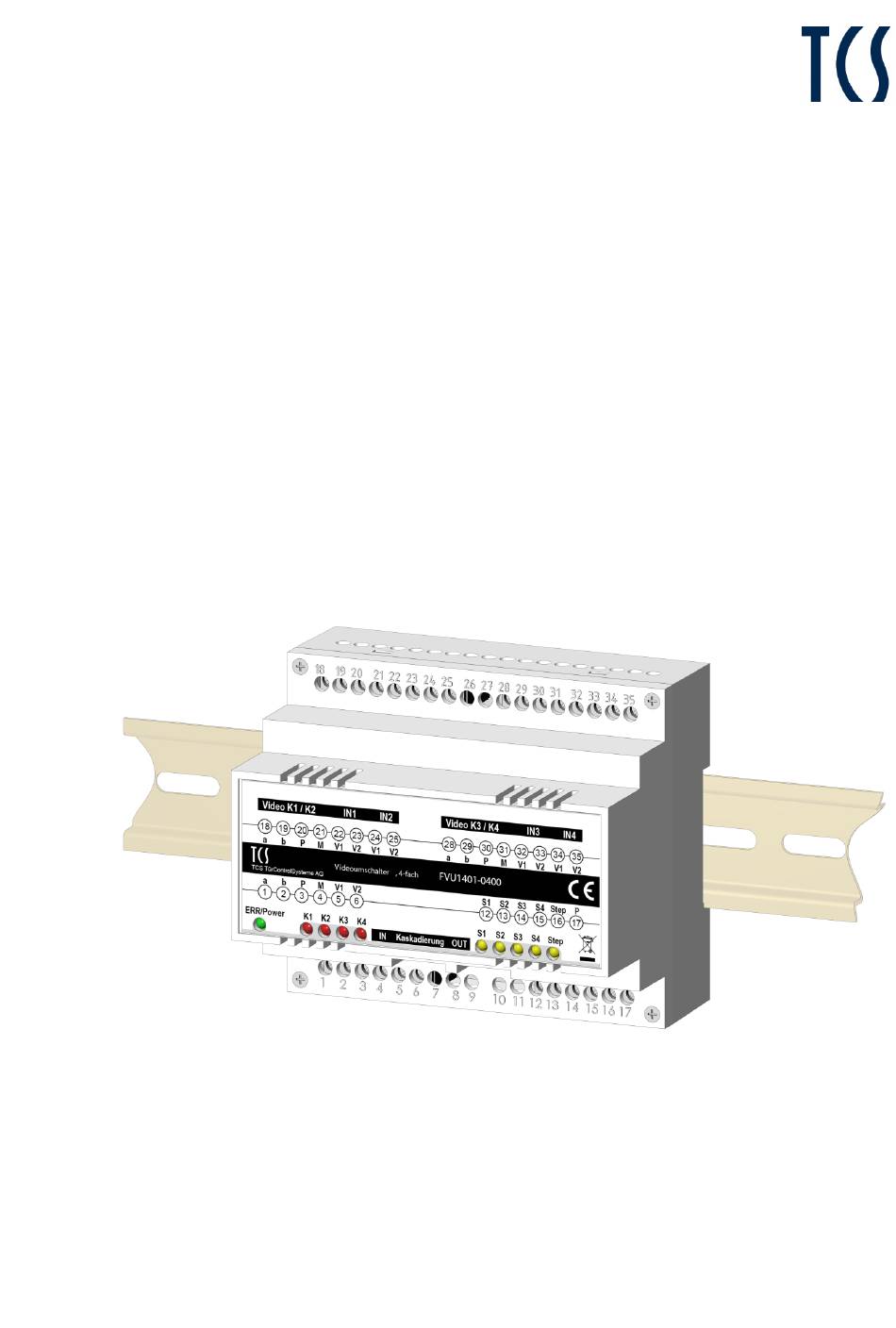

  • Seite 1 Produktinformation Videoumschalter, 4-fach FVU1401-0400...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Lieferumfang ........................3 Einleitung ........................3 Hinweise zur Produktinformation ..........................3 Verwendete Symbole für Warnhinweise ........................3 Weitere verwendete Symbole und Kennzeichnungen ....................3 Sicherheitshinweise....................... 4 Allgemeine Sicherheitsbestimmungen ......................... 4 Blitzschutzmaßnahmen ..............................4 Produktbeschreibung ..................... 4 Bestimmungsgemäßer Gebrauch ..........................4 Kurzbeschreibung .................................
  • Seite 3: Lieferumfang

    Lieferumfang FVU1401-0400 Patchkabel RJ45 CAT.5e UTP (8polig, 0,5 m lang) Produktinformation Einleitung Hinweise zur Produktinformation Die Produktinformation richtet sich ausschließlich an Elektrofachkräfte. Die Produktinformation beinhaltet wichtige Hinweise zum bestimmungsgemäßen Gebrauch, Installation und Inbetriebnahme. Bewahren Sie die Produktinformation an einem geeigneten Ort auf, wo sie für War- tung und Reparatur zugänglich ist.
  • Seite 4: Sicherheitshinweise

    Der Videoumschalter FVU1401-0400 dient zum Umschalten von bis zu vier Videoquellen (Video- Außenstationen oder externen Kameras) pro Gerät auf eine Video-Innenstation. Der FVU1401-0400 wird in TCS-Videoanlagen eingesetzt. Das Gerät ist für die Montage auf einer Hutschiene (DIN EN 60715:2001-09) mit 6 TE im Schaltschrank vorgesehen.
  • Seite 5: Kurzbeschreibung

    Kurzbeschreibung • Das Videosignal wird von der jeweiligen Videoquelle (Video-Außenstation oder externer Kamera) auf die Video-Innenstation geschaltet bei: – eingehendem Türruf, – Betätigen der Bildtaste an der Video-Innenstation, – Betätigen angeschlossener Schaltgeräte – durch Senden frei wählbarer Steuerfunktionen (mittels Konfigurationssoftware configo™) –...
  • Seite 6: Übersicht Klemmenbelegung

    Übersicht Klemmenbelegung Klemme Bezeichnung Funktion 18 / 28 Polungsfreier TCS:BUS-Anschluss, gemeinsam nutzbar für Kamera 1 und 2 / 3 und 4 19 / 29 Versorgungsspannung 18 V... 26 V, gemeinsam nutzbar für Kamera 1 und 2 / 3 20 / 30 und 4 Bezugsmasse für das Videosignal, gemeinsam nutzbar für Kamera 1 und 2 / 3...
  • Seite 7: Technische Daten

    Montage und Installation Montage auf der Hutschiene ► Setzen Sie der FVU1401-0400 auf die Hutschiene (1). ► Rasten Sie der FVU1401-0400 mit leichtem Druck ein (2). Prüfen Sie, ob die Verriegelung sicher eingerastet ist (Abb. 2). Abb. 1: Montage auf Hutschiene Abb.
  • Seite 8: Leitungen Anschließen

    ► Schließen Sie die Leitungen a, b, P, M, V1 und V2 gemäß Beschriftung an (Abb. 4). ► Befestigen Sie die Leitungen mit einem kleinen Schlitz- Schraubendreher. ► Verbinden der FVU1401-0400 über die RJ45-Schnittstelle Abb. 5: Typenschild mit weiteren Video-Verteilern. Nutzen Sie dazu ein Patch- kabel.
  • Seite 9 Anschluss anderer Geräte nicht benötigt werden. In der in Schaltungsbeispiel 1 dargestellten Verdrahtungsart werden die angeschlossenen Innenstatio- nen und Außenstationen durch die FVU1401-0400 hindurch mitversorgt. Es ist darauf zu achten, dass die Stromaufnahme aller Innenstationen und Außenstationen zusammen die Leistungsfähigkeit des Netzgerätes nicht übersteigt.
  • Seite 10: Schaltungsbeispiel 1: Anschluss 2 Video-Außenstationen, 1 Externe Kamera

    Schaltungsbeispiel 1: Anschluss 2 Video-Außenstationen, 1 externe Kamera Schalter Binärsensor Abb. 6: Anschluss 2 Video-Außenstationen, 1 externe Kamera...
  • Seite 11: Schaltungsbeispiel 2: Standard-Stromversorgung Für Mehr Als 1 Videoumschalter

    Schaltungsbeispiel 2: Standard-Stromversorgung für mehr als 1 Videoumschalter Abb. 7: Schaltungsbeispiel 2...
  • Seite 12: Stromversorgungsgeräten

    Schaltungsbeispiel 3: Standard-Stromversorgung für mehr als 1 Videoumschalter mit mehreren Stromversorgungsgeräten Abb. 8: Schaltungsbeispiel 3 Weitere Informationen finden Sie im TCS Systemhandbuch. Dieses steht im Downloadbereich unter www.tcsag.de zur Verfügung.
  • Seite 13: Binärsensoren Für Gezieltes Umschalten Anschließen

    Video-Außenstation löschen FVU1401-0400-Werkseinstellung laden: Ser.-Nr. = Seriennummer einer Video-Außenstation Ser.-Nr.VU = Seriennummer des FVU1401-0400 = Nummer der Videoeingänge an den FVU1401-0400 (Wert 1 bis 16) = AS-Adresse der Video-Außenstation die diesen Videoeingang zugeordnet werden soll (Wert 0 ... 63).
  • Seite 14: Fehlererkennung Und -Anzeige

    Fehlererkennung und -anzeige • Wird beim Systemstart (Einschalten) oder während des Betriebs ein Fehler durch das Gerät erkannt, wird der Fehler durch mehrfaches Aufblinken der grünen LED angezeigt. • Die optische Fehleranzeige bleibt solange aktiv, bis der Fehler beseitigt wurde. •...
  • Seite 15: Konfigurationsmöglichkeiten

    Konfigurationsmöglichkeiten configo Funktion TCSK-01 ab Version 1.8. Adresse für die Videoeingänge 1 – 16 Adresse für die Videoeingänge 17 – 64 – Löschen der Zuordnung Videoeingänge 1 – 16 Löschen der Zuordnung Videoeingänge 17 – 64 – Stepp-Reihenfolge allgemein (für alle Geräte) –...
  • Seite 16: Konformität

    Kunststoff. Gewährleistung Wir bieten Elektrofachkräften eine vereinfachte Abwicklung von Gewährleistungsfällen an. • Wenden Sie sich direkt an die TCS HOTLINE unter 04194 9881-188. • Unsere Verkaufs- und Lieferbedingungen finden Sie unter www.tcsag.de, Downloads, Handelsinformationen und in unserem aktuellen Produktkatalog. Service Fragen richten Sie bitte an unsere TCS HOTLINE 04194 9881-188.
