Bei der Installation von TCS:BUS-Anlagen sind die allgemeinen Sicherheitsbestimmungen
für Fernmeldeanlagen nach VDE 0800 zu beachten:
getrennte Führung von Starkstrom- und Schwachstromleitungen,
Mindestabstand von 10 cm bei gemeinsamer Leitungsführung,
Einsatz von Trennstegen zwischen Stark- und Schwachstromleitungen in gemeinsam
genutzten Kabelkanälen,
Verwendung handelsüblicher Fernmeldeleitungen, z. B. J-Y (St) Y mit 0,8 mm Durch-
messer,
Vorhandene Leitungen (Modernisierung) mit abweichenden Querschnitten können unter
Beachtung des Schleifenwiderstandes verwendet werden.
Durch geeignete Blitzschutzmaßnahmen ist dafür zu sorgen, dass an den TCS:BUS-
!
Adern a und b jeweils eine Spannung von 32 V DC nicht überschritten wird.
Hold Klemme
Step Klemme
TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88
FAX: 0 41 94/ 9 88 129
Mail: info@tcs-germany.de
3

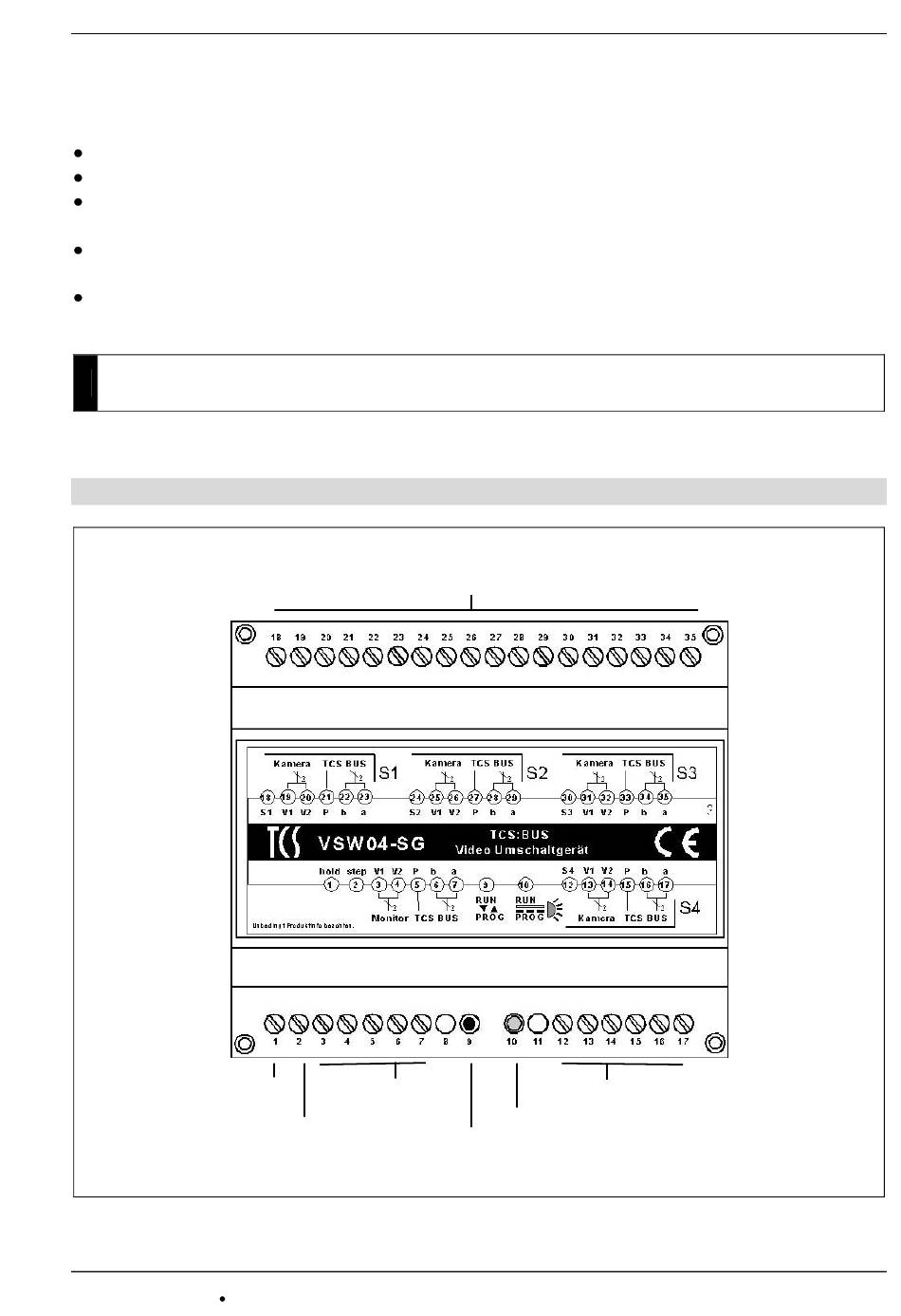

Geräteübersicht
Anschlussklemmen
Eingang Kamera 1-3
Anschluss-
klemmen
Run/Prog-Anzeige (LED)
Ausgang
Run/Prog-Taste
Anschlussklemmen Eingang Kamera 4
Technische Änderungen vorbehalten.
PI_VSW04-SG_Art0004542_2v3.doc
