Installation

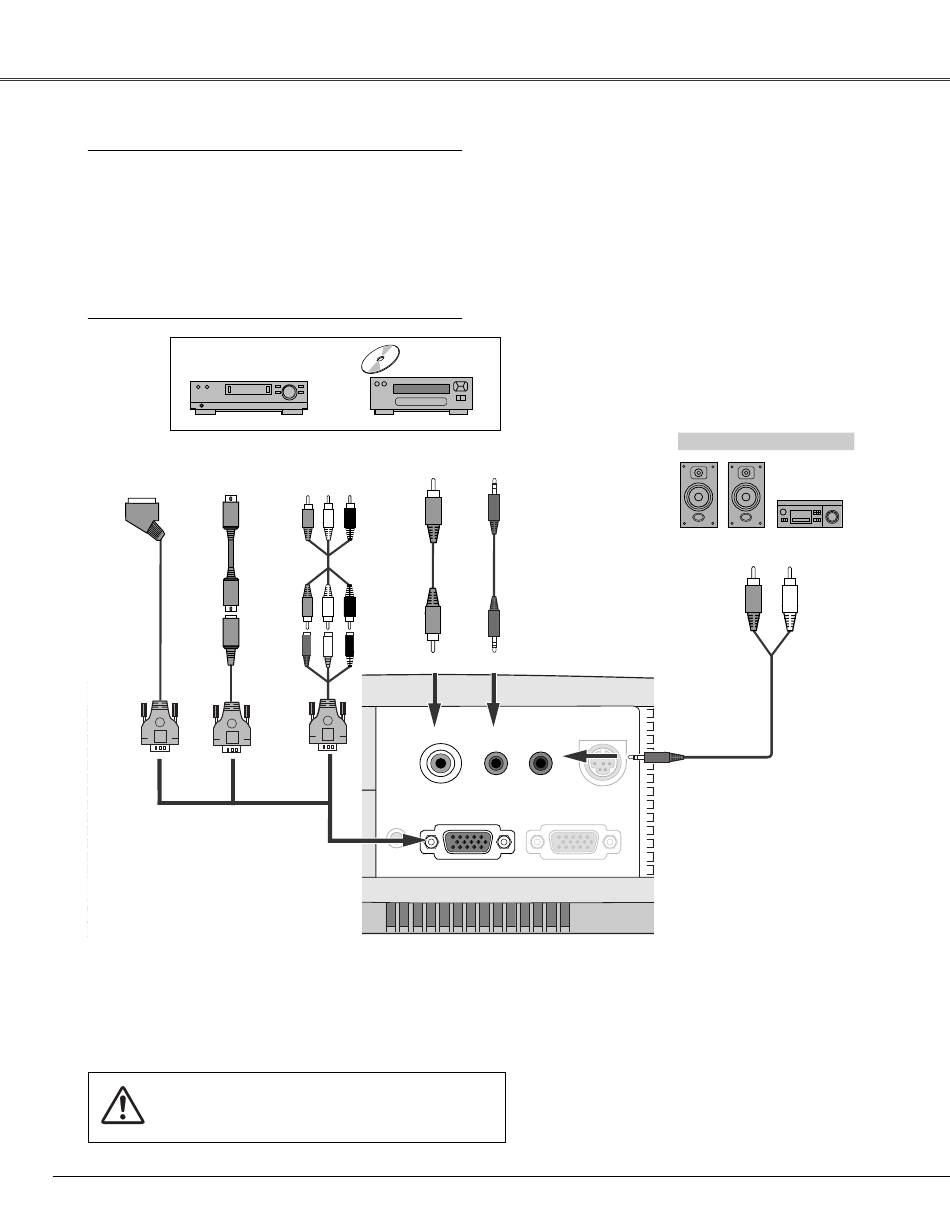

Anschluss von Videogeräten
Anschlusskabel
• Scart-VGA-Kabel ✽
• S-VIDEO-VGA-Kabel ✽
• S-VIDEO-Kabel ✽
• Component-VGA-Kabel ✽
• Component-Kabel ✽
• Videokabel ✽
• Audiokabel (Ministecker: stereo) ✽
✽
(
= Wird nicht mit diesem Projektor mitgeliefert.)
21-poliger
S-Video-
RGB-Scart-
Ausgang
Ausgang
S-Video-
Kabel ✽
Scart-
VGA-
Kabel ✽
S-Video-
VGA-
Kabel ✽
✔
Hinweis:
• Beim Anschließen von externen Audiogeräten an der AUDIO OUT-Buchse wird der
Projektorlautsprecher ausgeschaltet.
• Die Buchsen AUDIO OUT und MONITOR OUT funktionieren nur bei
eingeschaltetem Projektor, bei eingeschalteter Betriebsbereitschaft oder
automatischer Lampenabschaltung ist eine Verwendung nicht möglich. (Seite 41)
• Für die Bestellung von optionalen Teilen wird auf die Seite 57 verwiesen.
Hinweis:
Für das Anschließen von Kabeln müssen die Netzkabel des Projektors
und der externen Geräte aus den Steckdosen gezogen werden.
16
Videokomponentenausgang
Video-
(Y, Pb/Cb, Pr/Cr)
Ausgang
Videokabel ✽
Component-
Kabel ✽
VIDEO
Component-
VGA-Kabel ✽
RESET
COMPUTER /
S-VIDEO /
COMPONENT IN
Audioausgang
(stereo)
Audiokabel
✽
(stereo)
AUDIO IN
AUDIO IN
SERVICE PORT
VIDEO
AUDIO OUT
(VARIABLE)
COMPUTER / S-VIDEO
/COMPONENT IN
MONITOR OUT
externe Audiogeräte
Audioeingang
Audiokabel
✽
(stereo)
AUDIO OUT
(VARIABLE)
