Serpent 960 Bauanleitung Seite 7

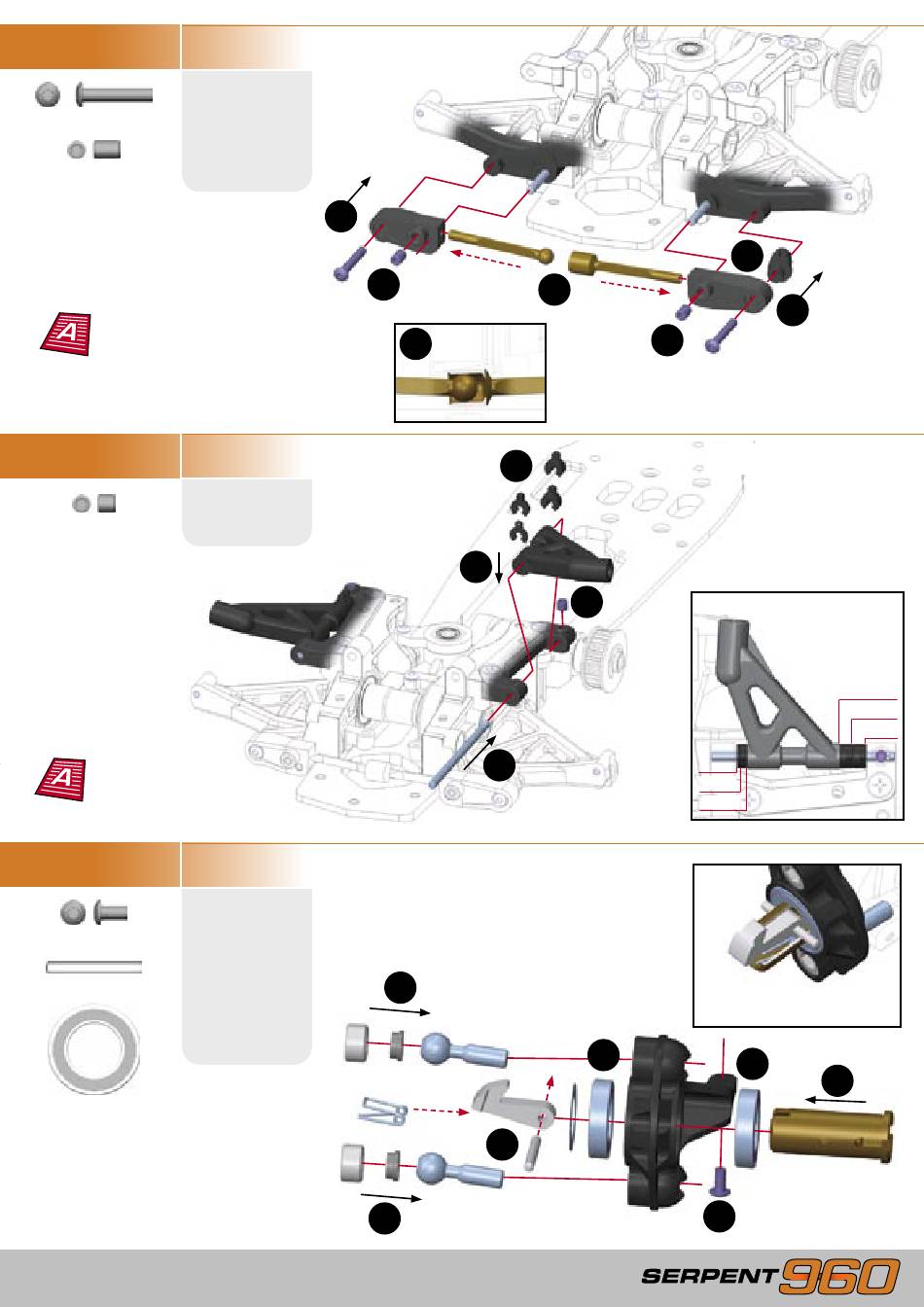

SCHRITT 1.8
Stellen Sie den vorderen Stabilisator ein
SCHRITT 1.9
Stellen Sie den Nachlauf
und den Radstand ein.
SCHRITT 1.10
E29
M3x18mm
H17
M4x6mm
3
E29
BEUTEL 7
H16
M4x4mm
BEUTEL 8, U10, E10
E10
M3x6mm
P10
2.5x22mm
U14
12x21mm
H17
4
1
1
4
2
H16
1
Montieren Sie beide Achsschenkel
nach den folgenden Schritten.
1
4
P10
1
- 7 -
H17
4
E29
Schieben Sie die beiden Stabilisatoren so weit
ineinander, dass sich diese nicht berühren wenn
die Aufhängung zusammengedrückt wird.
Montieren sie die beiden oberen vorderen
Querlenker nach den folgenden Schritten.
3
Position der Distanzstücke
1mm
2mm
Drücken Sie die Feder in die vor-
dere Radachse, bis sie einrastet.
2
U14
5
2
3
3 x Nachlaufclipse
1 x Clip für den Radstand
4mm
4mm
2
3
U14
E10
