Serpent 960 Bauanleitung

4wd wettbewerbsfahrzueg im massstab 1:8
Vorschau ausblenden
Diese Anleitung herunterladen
Inhaltsverzeichnis
4WD WETTBEWERBSFAHRZUEG IM MASSSTAB 1:8
BAUANLEITUNG
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Serpent 960

Inhaltszusammenfassung für Serpent 960

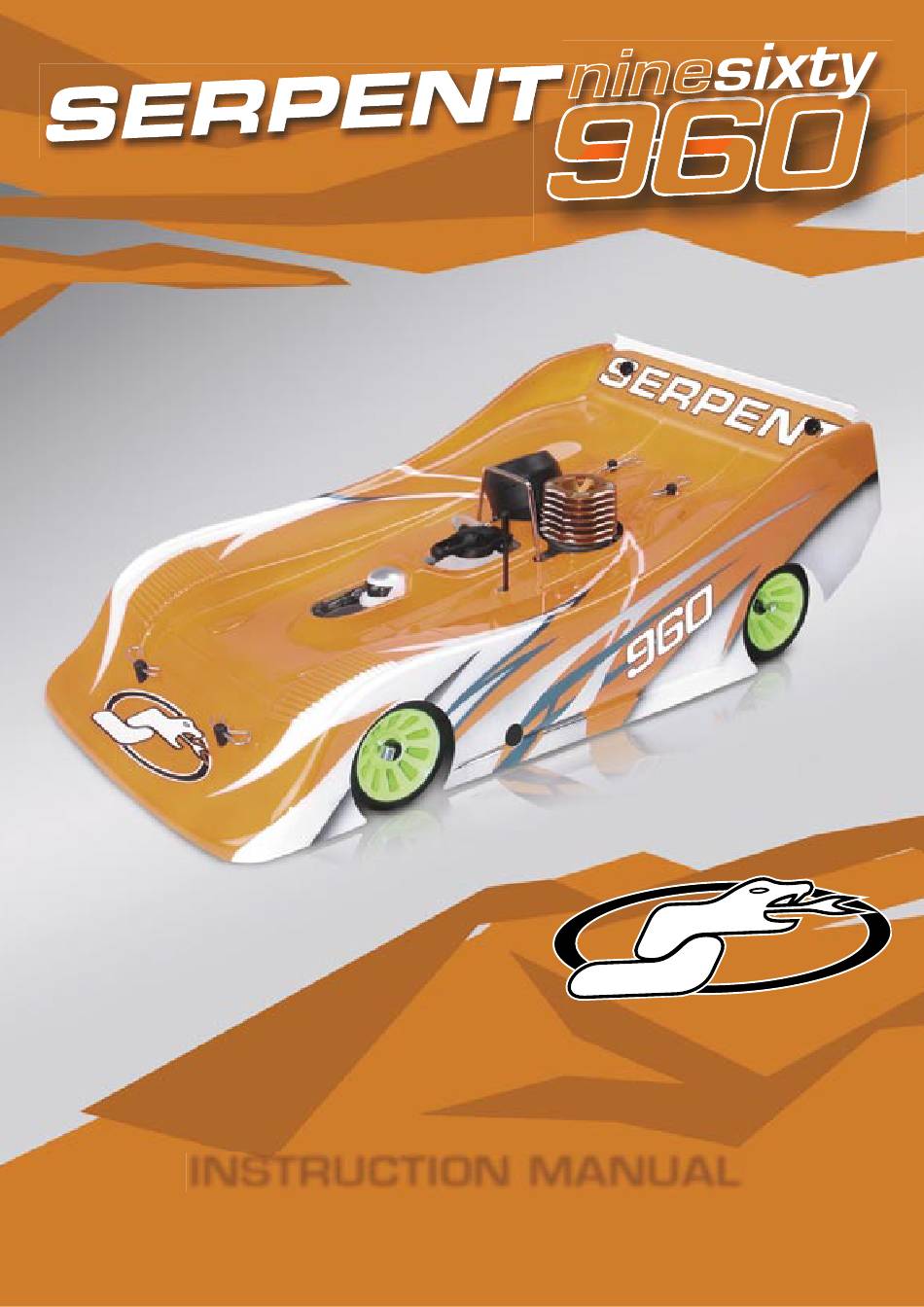

  • Seite 1 4WD WETTBEWERBSFAHRZUEG IM MASSSTAB 1:8 BAUANLEITUNG...

  • Seite 2: Inhaltsverzeichnis

    960 SetUp Book ist eine hervorragende Informationsquelle bietet, die nur Serpent Fahrern zur Verfügung stehen. und Hilfe zur Einstellung ihres Serpent 960, sowie zum Ver- ständnis der Konzepte die der Einstellung zu Grunde liegen. Der Serpent 960 verfügt über viele ähnliche Spezifikationen und Features die bereits den Serpent 950/950R zu einem Top-Wettbewerbsfahrzeug machten.

  • Seite 3: Gebrauch Der Anleitung

    Abstand zwischen zwei Teilen Hinweis auf das Serpent 960 Setup Book - Teil A: Grundeinstellung Hinweis auf das Serpent 960 Setup Book - Teil B: Erweiterte Einstellung Zeigt wo Graphit-Fett (GR), Schraubensicherung (TL) oder Serpent Frei- lauflageröl (OW) aufgetragen werden soll. (Artikel sind nicht enthalten).

  • Seite 4: Montage Der Vorderachse

    1.0 MONTAGE DER VORDERACHSE SCHRITT 1.1 BEUTEL 1 SCHRITT 1.2 BEUTEL 2, U1, G12 12x21mm vorderen Riemens zu verändern. Beide Buchsen - 4 -...
  • Seite 5 SCHRITT 1.3 M4x16mm SCHRITT 1.4 BAG U1 3,5x13mm SCHRITT 1.5 BAG 3 M4x4mm - 5 -...
  • Seite 6 SCHRITT 1.6 BEUTEL 4, U1, G20, E10 M3x6mm SCHRITT 1.7 BEUTEL 5, 6 M3x12mm - 6 -...
  • Seite 7 SCHRITT 1.8 M3x18mm M4x6mm Stellen Sie den vorderen Stabilisator ein Schieben Sie die beiden Stabilisatoren so weit ineinander, dass sich diese nicht berühren wenn die Aufhängung zusammengedrückt wird. Montieren sie die beiden oberen vorderen SCHRITT 1.9 BEUTEL 7 Querlenker nach den folgenden Schritten. M4x4mm Position der Distanzstücke 3 x Nachlaufclipse...
  • Seite 8 SCHRITT 1.11 BEUTEL 9 OBEN 18mm 15mm UNTEN Stellen Sie die vordere Spurbreite und den Sturz ein. SCHRITT 1.12 Montieren Sie die linke und rechte Spurstange: 86,5mm Stellen Sie die vordere Spur ein WICHTIG! Stellen Sie sicher, dass die Aufhängung leichtgängig und ohne Widerstand frei beweglich ist.

  • Seite 9: Montage Der Hinterachse

    2.0 MONTAGE DER HINTERACHSE SCHRITT 2.1 BEUTEL 10,11 M3x8mm SCHRITT 2.2 BEUTEL 12, U1, G20 M4x4mm - 9 -...
  • Seite 10 SCHRITT 2.3 BEUTEL 13, U1, G20 M4x8mm SCHRITT 2.4 BEUTEL 14, E10 M3x6mm - 10 -...
  • Seite 11 Montieren Sie beide hinteren oberen SCHRITT 2.5 Querlenker nach den folgenden Schritten M4x4mm Beachten Sie die Ausrichtung der vorderen und hinteren Einsätze. Beide Einsätze müssen sich in der gleichen Position befinden. Lernen sie mehr über die Einstellung der Sturzveränderung Montieren Sie beide hinteren Rad- SCHRITT 2.6 BEUTEL 15, 16, U1 achsen nach den folgenden Schritten...
  • Seite 12 SCHRITT 2.8 BEUTEL 17 SCHRITT 2.9 M3x3mm SCHRITT 2.10 3x12mm - 12 -...
  • Seite 13 SCHRITT 2.11 BEUTEL 18, E10 M3x6mm M3x10mm SCHRITT 2.12 BEUTEL 19 M3x12mm M3x16mm Standard-Montageposition der hinteren Karosseriebrücke. Vollständig montiert Lernen Sie mehr über die Einstellung der hinteren Karosseriebrücke. - 13 -...
  • Seite 14 - 14 -...
  • Seite 15 OPTION 1: Liegendes Gasservo SCHRITT 3.3 BEUTEL 22 M3x6mm Benutzen Sie die folgenden Servo- arme bei diesen Servomarken: 23 - Sanwa / KO / JR 24 - Hitec 25 - Futaba Gasgestänge 36mm SCHRITT 3.4 Befestigen Sie den Empfänger an der Halterung - 15 -...
  • Seite 16 OPTION 2: Stehendes Gasservo SCHRITT 3.5 M3x12mm M3x16mm Befestigen Sie den Empfänger an der Halterung RACING TIPP: Um den Empfänger vor Feuchtig- keit und Sprit zu schützen, sollten Sie ihn vor der Montage in einen Luftballon einpacken. SCHRITT 3.6 BEUTEL 23 M3x10mm 3x4mm POSITION DES DRUCKANSCHLUSSES AM TANKDECKEL...

  • Seite 17: Einbau Der Radioplatte

    4.0 EINBAU DE RADIOPLATTE SCHRITT 4.1 BEUTEL 24, G19, G20 M4x10mm M4x12mm SCHRITT 4.2 BEUTEL G19 M4x10mm Servo Saver Lenkgestänge - 17 -...
  • Seite 18 SCHRITT 4.3 M4x4mm SCHRITT 4.4 BEUTEL D Schrauben Sie das Unterteil des vormontierten Stosdämpfers heraus. BEFÜLLEN Befüllen Sie den Dämpferzylinder mit dem mitgelieferten Dämpferöl. ENTLÜFTEN Lassen Sie das Öl in den Dämpfer laufen und warten Sie, bis jegliche Luftblasen nach oben entwichen sind. - 18 -...
  • Seite 19 SCHRITT 4.6 BEUTEL 25, E10 M3x6mm - 19 -...
  • Seite 20 SCHRITT 4.7 BEUTEL E10 Beachten Sie, dass zur Montage Wählen Sie die Position der vorderen Dämpfer die oberen Löcher benutzt werden. Lernen Sie mehr über die Dämpfereinstellung (Dämpfung, Federn, Federvorspannung). SCHRITT 4.8 BEUTEL G19 M3x13mm SCHRITT 4.9 M4x10mm - 20 -...

  • Seite 21: Montage Des Getriebes

    5.0 MONTAGE DES GETRIEBES SCHRITT 5.1 BEUTEL 26 Schraube zur Einstellung des SCHALTPUNKTS M3x12mm Schraube zur Einstellung des SPALTMASSES M3x3mm Beginnen Sie mit einer Einstellung, bei der die Schraubenköpfe bündig zur Unterkante des Lochs sind. Beide Schrauben müssen gleich eingestellt sein. Lernen Sie mehr über Schaltpunkt und Spaltmass der Schaltbacken.
  • Seite 22 SCHRITT 5.3 M3x6mm 6x13mm 2. Gang 45 Z 6x10mm SCHRITT 5.4 M3x8mm Lernen Sie mehr über das Spaltmass 3x14mm EINSTELLUNG DES SPALTMASSES DER SCHALTBACKEN Lösen Sie die Schrauben zur Einstellung des Spaltmasses, so das die Schaltbacken auf dem Adapter aufliegen. Montieren Sie die Schaltbacken in der 2-Gangglocke, aber montieren Sie noch NICHT den 1.

  • Seite 23: Montage Der Centax-Kupplung

    6.0 MONTAGE DER CENTAX KUPPLUNG SCHRITT 6.1 BEUTEL 28 WICHTIG! Benutzen Sie den Konus, der mit ihrem Motor geliefert wird. SCHRITT 6.2 Lernen Sie mehr über Kupplungsbacken und Fliehgewichte. - 23 -...
  • Seite 24 SCHRITT 6.3 BEUTEL 29 Grundeinstellung der Kupplungsfeder 1,2mm Lernen Sie mehr über die Einstellung der Kupplungsfeder. SCHRITT 6.4 Beachten Sie die Aussparungen. 2. Gang 19 Z 1. Gang 16 Z SCHRITT 6.5 M3x16mm 5,2mm 5,0mm WICHTIG! Montieren Sie die Scheiben des Drucklagers so wie gezeigt.
  • Seite 25 SCHRITT 6.6 Montieren Sie die Kupplungsglocke mit lediglich dem Drucklager auf der Kurbelwelle. Drücken Sie die Kupplungsglocke gegen den Belag und messen Sie den Abstand A wie angegeben. Ziehen Sie die Glocke vom Kupplungsbelag weg und messen Sie den Abstand B wie angegeben. Das Kupplungsspiel ergibt sich aus A –...

  • Seite 26: Endmontage

    7.0 ENDMONTAGE SCHRITT 7.1 BEUTEL 30 M3x12mm SCHRITT 7.2 BEUTEL 31, G19 M3x16mm - 26 -...
  • Seite 27 SCHRITT 7.3 BEUTEL 32, 33 2.5x8mm SCHRITT 7.4 M3x8mm - 27 -...
  • Seite 28 OPTION 2: Stehendes Gasservo SCHRITT 7.5 BEUTEL 34, G19 M3x6mm M3x8mm Vollständig montiertes Gas/Bremsgestänge SCHRITT 7.6 BEUTEL 34, G19 Einstellung der Riemenspannung Lockerer M4x10mm M4x6mm Strammer - 28 -...
  • Seite 29 SCHRITT 7.7 WICHTIG! Prüfen Sie, dass die Treibstoff- leitung und die Druckleitung frei von Schmutz und nicht blockiert ist. Verklebte Moosgummireifen gehören nicht zum Lieferumfang SCHRITT 7.8 Befestigen Sie den Akkupack sicher an der Montageplatte. M3x8mm - 29 -...
  • Seite 30 Serpent 960 nun fertig gestellt! Schlagen Sie zur Vorbereitung für ihre erste Fahrt mit dem Serpent 960 im Setup Book nach und folgen Sie den Anweisungen im Bereich A: Grundeinstellung. Das dort beschriebene SetUp ist eine gute Ausgangsbasis. Nach einer Wartung, oder im Falle einer schlecht funktionierenden Einstellung sollten Sie in jedem Fall zu der hier beschriebenen Einstellung zurückkehren.
  • Seite 32 Serpent Model Racing Cars BV PO Box 180, 2100 AD, Heemstede The Netherlands, Europe...
