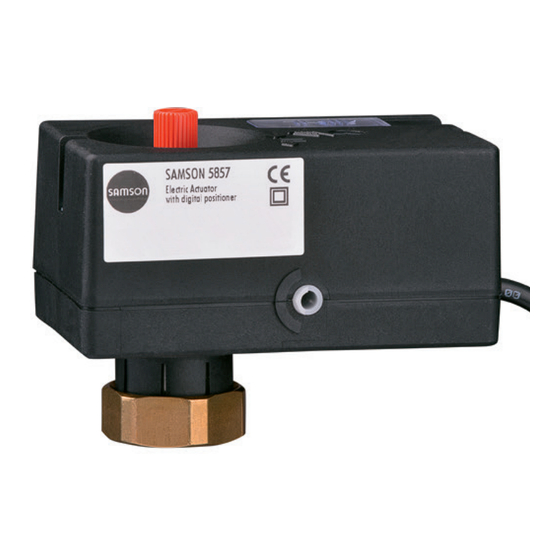

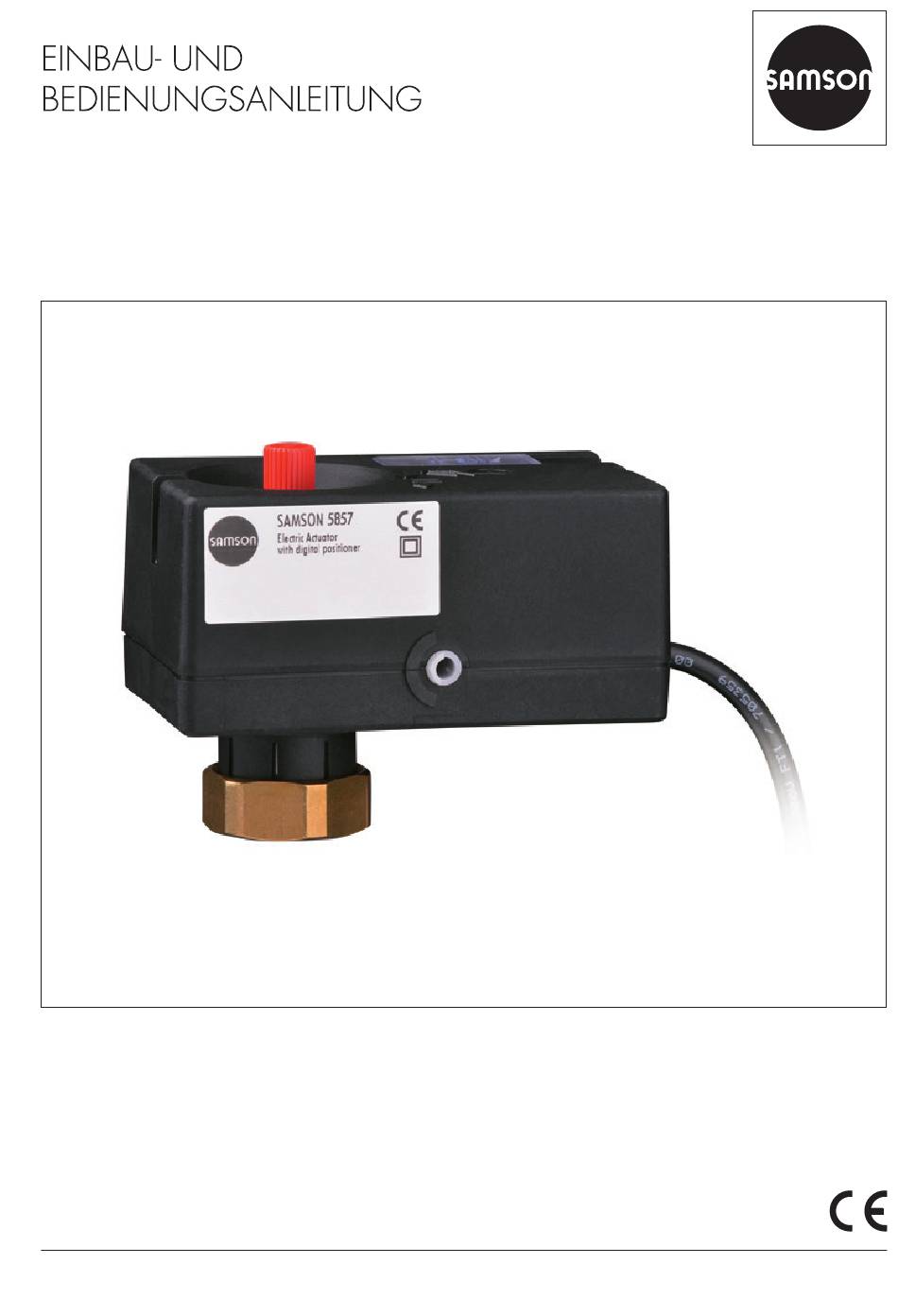

- Seite 1 EB 5857 Originalanleitung Elektrischer Antrieb Typ 5857 Dreipunkt-Ausführung · Ausführung mit digitalem Stellungsregler Firmwareversion 1.04 Ausgabe September 2018...
- Seite 2 Î Für die sichere und sachgerechte Anwendung diese EB vor Gebrauch sorgfältig lesen und für späteres Nachschlagen aufbewahren. Î Bei Fragen, die über den Inhalt dieser EB hinausgehen, After Sales Service von SAMSON kontaktieren (aftersalesservice@samson.de). Die gerätebezogenen Einbau- und Bedienungsanleitungen liegen den Geräten bei.
-
Seite 3: Inhaltsverzeichnis
Ausführung mit digitalem Stellungsregler .............24 Übersicht Bedienelemente ................24 LED-Blinkmuster ...................25 6.2.1 Erläuterungen zu den Blinkmustern ..............25 6.2.2 Blinkmuster der gelben LED ................25 6.2.3 Blinkmuster der roten LED ................27 Wirkrichtungsschalter ...................29 Initialisierungstaster ..................30 6.4.1 Initialisierung starten ..................30 Serielle Schnittstelle ..................30 EB 5857... - Seite 4 Online-Betrieb (direkte Datenübertragung) .............57 SAMSON-Speicherstift .................58 8.2.1 Daten zwischen TROVIS-VIEW und Speicherstift übertragen ......60 8.2.2 Daten zwischen Gerät und Speicherstift übertragen ........61 8.2.3 Kopierfunktion .....................62 8.2.4 Datenlogging ....................62 8.2.5 Kommandobetrieb konfigurieren ..............64 Instandhaltung ....................65 Für den Rückversand vorbereiten ..............65 EB 5857...
- Seite 5 Außerbetriebnahme und Demontage ............67 11.1 Außer Betrieb nehmen ..................67 11.2 Antrieb demontieren ..................67 11.3 Entsorgen ....................67 Anhang ......................68 12.1 Service ......................68 12.2 Konfigurationsliste und Kundenwerte .............69 Index ......................72 Änderung der Firmware gegenüber Vorgängerversion 1.00 (alt) bis 1.04 (neu) interne Änderungen EB 5857...
- Seite 6 EB 5857...
-
Seite 7: Sicherheitshinweise Und Schutzmaßnahmen
Falls der Betreiber den Antrieb in anderen Anwendungen oder Umgebungen einsetzen möchte, muss er hierfür Rücksprache mit SAMSON halten. SAMSON haftet nicht für Schäden, die aus Nichtbeachtung der bestimmungsgemäßen Ver- wendung resultieren sowie für Schäden, die durch äußere Kräfte oder andere äußere Einwir- kungen entstehen. - Seite 8 Der Anwender muss mit der vorliegenden Einbau- und Bedienungsanleitung vertraut sein und sich an die darin aufgeführten Gefahrenhinweise, Warnhinweise und Hinweise halten. Darüber hinaus muss der Anwender mit den geltenden Vorschriften bezüglich Arbeitssicher- heit und Unfallverhütung vertraut sein und diese einhalten. EB 5857...
-
Seite 9: Hinweise Zu Möglichen Schweren Personenschäden
Î Bei Anschluss, Instandhaltung und Reparatur die einschlägigen Sicherheitsvorschriften beachten. Mitgeltende Dokumente Folgende Dokumente gelten in Ergänzung zu dieser Einbau- und Bedienungsanleitung: − Einbau- und Bedienungsanleitung des Ventils, an das der elektrische Antrieb angebaut wurde, z. B. für SAMSON-Ventile: u EB 5866 für Durchgangsventil Typ 3222 u EB 5867 für Durchgangsventil Typ 3222 N u EB 5894 für Stellventil Typ 3267 u EB 3135-1 für Stellventil Typ 2488 u EB 3136 für Stellventil Typ 2488 N u EB 5861 für Dreiwegeventil Typ 3260 u EB 5863 für Dreiwegeventil Typ 3226 EB 5857... - Seite 10 1.2 Hinweise zu möglichen Sachschäden HINWEIS Beschädigung des elektrischen Antriebs durch Überschreitung der zulässigen Tole- ranzen der Versorgungsspannung! Der elektrische Antrieb Typ 5857 ist für den Einsatz nach Niederspannungsrichtlinie vorgesehen. Î Die zulässigen Toleranzen der Versorgungsspannung einhalten. Beschädigung des elektrischen Antriebs durch zu hohe Anzugsmomente! Die Überwurfmutter des elektrischen Antriebs Typ 5857 muss mit einem bestimmten Drehmoment angezogen werden. Î Anzugsmomente einhalten. EB 5857...
-
Seite 11: Kennzeichnungen Am Gerät
F: 3 Var.-ID Var.-ID Seriennummer Serial-No. Made in Germany Antriebskraft Nennhub Stellzeit für Nennhub Versorgungsspannung Ausführung mit digitalem Stellungsregler Nennfrequenz Leistungsaufnahme SAMSON 5857 Eingangssignal Electric Actuator 10 Firmwareversion with digital positioner F: 3 Var.-ID Firmware-Version: Serial-No. Made in Germany EB 5857... -
Seite 12: Aufbau Und Wirkungsweise
(braun) und gn (grün) ein Signal von 0 bis lastung wird der Motor durch drehmoment- 10 V abgenommen werden. abhängige Endlagenschalter abgeschaltet. Hub- und Bewegungsrichtung sind an der Die Ausführung mit Stellungsregler erlaubt seitlichen Hubanzeige (5) ablesbar. eine Kennlinienumkehr und eignet sich für Split-Range-Betrieb. Der Antrieb Typ 5857 wird vorzugsweise mit den SAMSON-Ventilen Typ 3222, 3222 N, 3267, 2488 und 2488 N kombiniert, auch mit Sonderausführung der Typen 3260 und 3226. EB 5857... - Seite 13 Aufbau und Wirkungsweise Antrieb 1.1 Kabel Handsteller Antriebsstange Überwurfmutter Hubanzeige Kegelstange Ventilfeder Abdeckung (serielle Schnittstelle, Wirkrichtungsschalter, Initialisierungstaster und LEDs) 1) nur bei Ausführung mit digitalem Stellungsregler Bild 1: Ventil mit Antrieb EB 5857...
-
Seite 14: Geräteübersicht Und Bedienelemente
Aufbau und Wirkungsweise 3.3 Geräteübersicht und Bedienelemente 3.3.1 Dreipunkt-Ausführung Handsteller Bild 2: Typ 5857 · Dreipunkt-Ausführung EB 5857... -
Seite 15: Ausführung Mit Stellungsregler
Aufbau und Wirkungsweise 3.3.2 Ausführung mit Stellungsregler Handsteller Position der LEDs (rot/gelb) Serielle Schnittstelle Wirkrichtungsschalter mit Schalterstellungen: Initialisierungstaster Bild 3: Typ 5857 · Ausführung mit Stellungsregler EB 5857... -
Seite 16: Technische Daten
Zulässige Temperaturen Umgebung 0 bis 50 °C Lagerung –20 bis +70 °C Maximale Mediumstemperatur 0 bis 120 °C Schutzart IP 42 nach EN 60529 Schutzklasse II nach EN 61140 Elektromagnetische Verträglichkeit nach EN 61000-6-2, EN 61000-6-3 und EN 61326 · Konformität Gewicht ca. 0,7 kg Digitaler Stellungsregler Eingangssignal 0 bis 10 V = 20 kΩ Stellungsmeldung (Ausgangssignal) 0 bis 10 V = 1 kΩ – Linear , gleichprozentig, gleichpro- Kennlinie zentig invers, benutzerdefiniert Werkseinstellung Bei der Einstellung „Stellzeit für Nennhub“ = 10 s gilt 24 V DC (0 %, +10 %). EB 5857... -
Seite 17: Zubehör
Aufbau und Wirkungsweise 3.5 Zubehör Zubehör für Ausführung mit digitalem Stellungsregler (vgl. Bild 11, Seite 55) Bestellnummer Hardware-Paket, bestehend aus: 1400-9998 Speicherstift-64 − Verbindungskabel − Modularadapter − Speicherstift-64 1400-9753 Verbindungskabel 1400-7699 Modularadapter 1400-7698 USB-RS232-Adapter 8812-2001 EB 5857... -
Seite 18: Maße In Mm
Aufbau und Wirkungsweise 3.6 Maße in mm Ø12 Dreipunkt-Ausführung Ausführung mit digitalem Stellungsregler eL: Antriebsstange einfahrend aL: Antriebsstange ausfahrend EB 5857... -
Seite 19: Vorbereitende Maßnahmen
Transportunternehmen (vgl. Liefer- längerer Lagerung Rücksprache mit schein) melden. SAMSON halten. 4.1 Auspacken Info SAMSON empfiehlt, bei längerer Lagerung Info den elektrischen Antrieb und die Lagerbe- Verpackung erst direkt vor der Montage und dingungen regelmäßig zu prüfen. Inbetriebnahme entfernen. -
Seite 20: Montage Und Inbetriebnahme
Î Die Einbaulage des Stellventils in die Î Vgl. Kap. 5.1. Rohrleitung ist beliebig, hängender Ein- bau ist jedoch unzulässig (vgl. Bild 5). 2. Stellventil in die Rohrleitung einbauen. Î Vgl. Kap. 5.2. 3. Elektrischen Anschluss vornehmen. Î Vgl. Kap. 5.3.2. 4. Antrieb initialisieren. Î Vgl. Kap. 6.4.1. 5. Antrieb konfigurieren mit TROVIS-VIEW. Î Vgl. Kap. 7. EB 5857... - Seite 21 Montage und Inbetriebnahme Handsteller Antriebsstange Überwurfmutter Bild 4: Verbindung Antrieb Stellventil Bild 5: Einbaulage EB 5857...
-
Seite 22: Elektrische Anschlüsse
Î Die Entstörkondensatoren in der Aus- gangsschaltung angeschlossener Regler dürfen einen Wert von 2,5 nF nicht über- schreiten, um eine störungsfreie Funktion des Antriebs zu gewährleisten. Für An- triebe, die an Regler mit größeren Ent- störkondensatoren angeschlossen wer- den sollen, wird auf Anfrage eine Son- derausführung geliefert. EB 5857... - Seite 23 (grün) Regler + (el) Antrieb Eingang Ausgang (Stellungsmeldung) 24 V DC 0...10 V 0...10 V eL Antriebsstange einfahrend aL Antriebsstange ausfahrend orange gelb schwarz braun grün Bild 6: Anschlussbild · Dreipunkt-Ausführung Bild 7: Anschlussbild · Ausführung mit digitalem Stellungsregler EB 5857...
-
Seite 24: Ausführung Mit Digitalem Stellungsregler
Ausführung mit digitalem Stellungsregler 6 Ausführung mit digitalem Stellungsregler 6.1 Übersicht Bedienelemente Position der LEDs (rot/gelb) Wirkrichtungsschalter Serielle Schnittstelle mit Schalterstellungen: Schalterstellung A („vorne“): Wirkrichtung steigend/steigend Initialisierungstaster Schalterstellung B („hinten“): Wirkrichtung steigend/fallend Bild 8: Lage der Bedienelemente EB 5857... -
Seite 25: Led-Blinkmuster
Blinkmuster der gelben LED − Gerät aus, keine Kommunikation oder Speicherstift nicht angeschlossen Zeit [s] − Gerät ein oder Kommunikation läuft oder Speicherstift hat Aktion beendet, Kap. 8.2.2 Zeit [s] − Stangenposition ist relativ, Kap. 7.6.3 Zeit [s] EB 5857... - Seite 26 − Blockadebeseitigung läuft, Kap. 7.6.2 Zeit [s] − Datenübertragung aus dem Speicherstift wird vorbereitet, Kap. 8.2.2 Zeit [s] − Datenübertragung in den Speicherstift wird vorbereitet, Kap. 8.2.2 Zeit [s] − Datenlogging in den Speicherstift wird vorbereitet, Kap. 8.2.4 Zeit [s] EB 5857...
-
Seite 27: Blinkmuster Der Roten Led
Zeit [s] − Speicherstift hat EEPROM-Fehler Zeit [s] 6.2.3 Blinkmuster der roten LED − Normalbetrieb oder Speicherstift angeschlossen Zeit [s] − Gerät läuft nach Reset an oder Fehler Endlagenschalter oder Taster ist gedrückt Zeit [s] − Eingangssignalausfall erkannt, vgl. Seite 37 Zeit [s] EB 5857... - Seite 28 Ausführung mit digitalem Stellungsregler − Blockade (Kap. 7.6.2) Zeit [s] − EEPROM-Fehler Zeit [s] − Nullpunktabgleich läuft, vgl. Seite 50 Zeit [s] − Laufzeitmessung läuft Zeit [s] − Initialisierung läuft, vgl. Kap. 6.4.1 Zeit [s] EB 5857...
-
Seite 29: Wirkrichtungsschalter
Durchgang A à AB geschlossen, B à AB geöffnet − Bei Dreiwegeverteilventil: Durchgang AB à A geöffnet, AB à B geschlossen Mischventil für Mischbetrieb für Verteilbetrieb Vorlauf Vorlauf Rücklauf Rücklauf Verteilventil für Mischbetrieb für Verteilbetrieb Vorlauf Vorlauf Rücklauf Rücklauf Bild 9: Prinzip Dreiwegemisch- und Dreiwegeverteilventil EB 5857... -
Seite 30: Initialisierungstaster
1. Initialisierungstaster drücken und ca. 1 Sekunde lang halten, bis die rote LED leuchtet. 2. Initialisierungstaster loslassen, die Initialisierung startet. Die rote LED zeigt die laufende Initialisierung an: Zeit [s] 6.5 Serielle Schnittstelle TROVIS-VIEW Die Konfiguration des Antriebs erfolgt mit der Software TROVIS-VIEW. Der Antrieb wird hierfür mit seiner seriellen Schnittstelle mit dem PC verbunden. Î Einzelheiten zu Einstellung und Bedienung mit TROVIS-VIEW enthält Kap. 7. Speicherstift Der Anschluss des Speicherstifts erfolgt ebenfalls über die serielle Schnittstelle. Î Einzelheiten zum Speicherstift enthält Kap. 8.2. EB 5857... -
Seite 31: Konfiguration Und Bedienung Mit Trovis-View
Die folgenden Beschreibungen gelten für die Software TROVIS-VIEW 4. Tipp Die Software TROVIS-VIEW sowie die zugehörige Einbau- und Bedienungsanleitung u EB 6661 stehen im Internet (www.samson.de) unter „Service\Software“ zur Verfügung. Das Dokument kann auch über die Hilfe-Funktion aufgerufen werden. 7.1 Allgemeines Mit der Software TROVIS-VIEW können unterschiedliche kommunikationsfähige SAMSON- Geräte konfiguriert und parametriert werden. Die Software ist modular aufgebaut und setzt... -
Seite 32: Programm Installieren
Die Einstellungen in der Software TROVIS-VIEW können mit oder ohne Verbindung zum Ge- rät vorgenommen werden. Info Besteht keine Verbindung zum Gerät (Offline-Betrieb) werden in der Bedienoberfläche die Standardeinstellungen angezeigt, oder es kann mit dem Menü „Datei\Öffnen“ eine gespei- cherte TROVIS-VIEW-Datei (*.tro*) geladen und überschrieben werden. EB 5857... - Seite 33 Konfiguration und Bedienung mit TROVIS-VIEW Nach dem Start der Software TROVIS-VIEW wird folgender Startbildschirm angezeigt: Folgende Informationen können bereits abgelesen werden: Online-Betrieb: Das Online-Symbol ist im Online-Betrieb animiert, vgl. Kap. 8.1.2 Offline-Betrieb: Es wird das Offline-Symbol angezeigt, vgl. Kap. 8.1.1. EB 5857...
-
Seite 34: Einstellen Der Parameter Unter Trovis-View
(nein). Mit der rechten Maustaste öffnet sich ein Kontextmenü mit folgenden Einträ- gen: Bearbeiten Parameter können geändert werden. Auslesen Parameter können aus dem Gerät ausgelesen werden (nur im Offline-Betrieb, vgl. Kap. 8.1.1). Beschreiben Parameter können in das Gerät geschrieben werden (nur im Offline-Betrieb, vgl. Kap. 8.1.1). Default: ... Parameter können auf Werkseinstellung gesetzt werden. EB 5857... - Seite 35 Default: ... Setzt Parameter auf angezeigte Werkseinstellung (graue Anzeige, wenn Parameterwert = Werkseinstellung). Min ... Setzt Parameter auf angezeigten Minimalwert (graue Anzeige, wenn Parameterwert = Minimalwert). Max ... Setzt Parameter auf angezeigten Maximalwert (graue Anzeige, wenn Parameterwert = Maximalwert). EB 5857...
-
Seite 36: Eingänge Und Ausgänge
Bereichsanfang und -ende müssen je nach gewähltem Eingangs- und Stellungsmeldesignal einen Mindestabstand von 2,5 V einhalten. Î Ordner Einstellungen\Eingänge und Ausgänge anklicken. Die Einstellungen für Eingangs- und Stellungsmeldesignal werden angezeigt: Eingangssignal einstellen: Einstellungen\Eingänge und Ausgänge\Eingangssignal Eingangssignal Einstellbereich Bereichsanfang 0.0 V 0.0 bis 7.5 V Bereichsende 10.0 V 2.5 bis 10.0 V EB 5857... -
Seite 37: Stellungsmeldesignal
Der Stellungsregler des Antriebs erkennt bei aktivierter Funktion Eingangssignalausfall erken- nen einen Eingangssignalausfall, sobald der Wert den Bereichsanfang um 0,3 V unterschrei- tet. Ein Eingangssignalausfall wird im Ordner Service\Statistik und über die rote LED ange- zeigt: Zeit [s] Info Die Erkennung eines Eingangssignalausfalls ist nur möglich, wenn für den Bereichsanfang mindestens 0,5 V eingestellt ist. EB 5857... - Seite 38 Erreicht das Eingangssignal den Wert Endlagenführung Stange eingefahren, fährt die Antriebsstange in die maximale Offenstellung. Info Mit der Einstellung 0 % (Endlagenführung Stange ausgefahren) oder 100 % (Endlagenfüh- rung Stange eingefahren) ist die Endlagenführung deaktiviert. Einstellungen Endlagenführung: Einstellungen\Antrieb\Funktionen Funktionen Einstellbereich Endlagenführung Stange ausgefahren 1,0 % 0.0 bis 49.9 % Endlagenführung Stange eingefahren 97,0 % 50.0 bis 100.0 % EB 5857...
-
Seite 39: Blockade
Endlagenschalter zu früh ausgelöst hat, liegt eine Ventilblockade vor. Die rote LED blinkt: Zeit [s] Einstellungen Blockadeerkennung: Einstellungen\Antrieb\Blockade Funktion Einstellbereich Blockadeerkennung nein Ja, nein Blockadebeseitigung Bei aktiver Funktion Blockadebeseitigung fährt die Antriebsstange mit der eingestellten Stell- geschwindigkeit dreimal hintereinander 1 mm auf und dann wieder zu. Die Aktion wird an der gelben LED angezeigt: Zeit [s] Einstellungen Blockadebeseitigung: Einstellungen\Antrieb\Blockade Funktion Einstellbereich Blockadebeseitigung nein Ja, nein EB 5857... -
Seite 40: Hub
Der Parameter Eingeschränkter Hubbereich legt den maximalen Hub der Antriebsstange in % fest. Bezugsgröße ist der durch die Initialisierung ermittelte Hub. Einstellungen des eingeschränkten Hubbereichs: Einstellungen\Antrieb\Hub Funktion Einstellbereich Eingeschränkter Hubbereich 100.0 % 30.0 bis 100.0 % Hubverstellung Die Hubverstellung kann absolut oder relativ erfolgen. Die Art der Hubverstellung hat Aus- wirkungen auf das Regelverhalten. EB 5857... - Seite 41 Ausfall unbekannt, als Startwert wird das Eingangssignal zugeordnet. Als Stellungsmeldung werden 12 V ausgegeben. Erreicht die Antriebsstange die Endlage „Stange ausgefahren“ und ist das Eingangssignal gleichzeitig bei 0 %, ist ab diesem Zeitpunkt die Antriebsstangenposition wieder bekannt. Hubverstellung einstellen Im Regelbetrieb sollte der Stellungsregler des Antriebs mit absoluter Hubverstellung (Werks- einstellung) betrieben werden. Das Umschalten der Hubverstellung erfolgt im Ordner Einstellungen\Antrieb\Hub: EB 5857...
- Seite 42 Antriebsstange benötigt, um den eingestellten Hub zu durchfahren. Hub [mm] Es gilt: Stellzeit [s] = Stellgeschwindigkeit [mm/s] Totzone (Schaltbereich) Über die Totzone wird die Empfindlichkeit des Antriebs bestimmt. Erst die Änderung des Ein- gangssignals um den Schaltbereich bewirkt eine minimale Änderung der Ventilstellung. Einstellungen Totzone: Einstellungen\Antrieb\Hub Funktion Einstellbereich Totzone (Schaltbereich) 2.0 % 0.5 bis 5.0 % EB 5857...
-
Seite 43: Kennlinie
Konfiguration und Bedienung mit TROVIS-VIEW 7.6.4 Kennlinie Die Kennlinie beschreibt das Übertragungsverhalten zwischen dem Eingangssignal und der Position der Antriebsstange. Die Einstellungen zur Kennlinie werden im Ordner Einstellungen\Antrieb\Kennlinie vorge- nommen: EB 5857... - Seite 44 Konfiguration und Bedienung mit TROVIS-VIEW Kennlinientypen − Linear Der Hub folgt proportional dem Eingangssignal. − Gleichprozentig Der Hub folgt exponentiell dem Eingangssignal. − Gleichprozentig invers Der Hub folgt exponentiell invers dem Eingangssignal. EB 5857...
- Seite 45 Konfiguration und Bedienung mit TROVIS-VIEW − Benutzerdefiniert Ausgehend von der zuvor eingestellten Kennlinie kann eine neue Kennlinie über 11 Punkte definiert werden. EB 5857...
-
Seite 46: Betriebswerte
Konfiguration und Bedienung mit TROVIS-VIEW 7.7 Betriebswerte Info Im Ordner „Betriebswerte“ können keine Änderungen vorgenommen werden. Im Online-Betrieb (animiertes Symbol ) werden im Ordner Betriebswerte die aktuellen Betriebswerte angezeigt: Je nach Grundeinstellung wird unterhalb des Fensters Betriebswerte noch eine grafische Dar- stellung angezeigt: EB 5857... -
Seite 47: Service
Statusmeldungen und Statistik. 7.8.1 Inbetriebnahme Im Ordner Service\Inbetriebnahme kann die Initialisierung gestartet werden. HINWEIS Störung des Prozessablaufs durch Verfahren der Antriebsstange! Initialisierung nicht bei laufendem Prozess und nur bei geschlossenen Absperreinrichtungen vornehmen! Î Doppelklick auf Initialisierung starten EB 5857... -
Seite 48: Betriebszustände
Konfiguration und Bedienung mit TROVIS-VIEW 7.8.2 Betriebszustände Im Ordner Service\Betriebszustände werden z. B. Störmeldungen angezeigt: Info Betriebszustände und Fehler werden auch über die LEDs durch verschiedene Blinkmuster an- gezeigt, vgl. Kap. 6.2. EB 5857... -
Seite 49: Service/Funktionen
Handebene freigeben 1. Im Ordner Service\Funktionen die Handebene auswählen. Î Ein separates Fenster öffnet sich. 2. Handebene mit „Ein“ freigeben. Info Der Handbetrieb wird beendet, sobald in TROVIS-VIEW die Handebene oder der Online-Betrieb verlassen wird. EB 5857... - Seite 50 Laufzeit übernommen und der Antrieb ist betriebsbereit. Die Antriebsstange wird in die durch das Eingangssignal vorgegebene Stellung gefahren. Laufzeitmessung starten Messung der Zeit, die benötigt wird, um von einer Endlage in die andere zu fahren. EB 5857...
-
Seite 51: Statusmeldungen
Zusätzlich kann eine Wartezeit zwischen den Richtungswechseln eingestellt werden. Î Dauertest nur für Service-Zwecke und nur unter Aufsicht durchführen! Î Unsachgemäße Durchführung des Dauertests mit permanent verfahrender Antriebsstange kann zur Beschädigung des Antriebs führen! 7.8.4 Statusmeldungen Im Ordner Service\Statusmeldungen werden u. a. Parameter zum Gerät und Betrieb ange- zeigt: EB 5857... -
Seite 52: Statistik
Konfiguration und Bedienung mit TROVIS-VIEW 7.8.5 Statistik Im Ordner Service\Statistik wird die Anzahl diverser Ereignisse angezeigt: EB 5857... -
Seite 53: Trend Viewer
ändern kann dieser verändert werden. Neue Datenpunkte können per Drag-and- drop in den Trend Viewer eingefügt werden. Dazu den gewünschten Datenpunkt in der Ordneransicht anklicken, Maustaste gedrückt halten und Mauszeiger in den Trend Viewer ziehen. Bei Bedarf können Anpassungen von EB 5857... - Seite 54 Bearbeitung zur Verfügung. Tipp Weitere Informationen finden sich in der zu- gehörigen Einbau- und Bedienungsanleitung u EB 6661 (im Internet unter www.samson. de unter „Service\Software“). Das Dokument kann auch über die Hilfe-Funktion aufgeru- fen werden. EB 5857...
-
Seite 55: Daten Übertragen
TROVIS-VIEW angezeigt. In TROVIS-VIEW vorgenommene Einstellungen werden direkt an das Gerät weitergegeben. Für die Kommunikation wird eine serielle Schnittstelle des PCs (COM-Port) über das SAMSON-Verbindungskabel mit der seriel- Modularadapter: Bestell-Nr. 1400-7698 len Schnittstelle des Antriebs verbunden. Sollte der Computer keine serielle Schnittstel- le besitzen, kann ein USB-RS232-Adapter eingesetzt werden. -
Seite 56: Daten Zwischen Trovis-View Und Gerät Übertragen (Verbindungskabel)
3. Auswahl setzen bei „Lokale Verbindung“. Server-Einstellungen mit OK bestätigen. Das Fenster Kommunikation wird erneut angezeigt. 4. Schaltfläche Anschluss-Einstellungen ankli- cken. 5. Im Feld „Automatische Erkennung“ (Status: noch nicht gesucht.) Schaltfläche Starten anklicken. Hat TROVIS-VIEW das Gerät gefunden, ändert sich der Status (Gerät gefunden an COM …). Einstellungen zweimal mit OK bestätigen. EB 5857... -
Seite 57: Offline-Betrieb (Indirekte Datenübertragung)
Das Symbol in der Online-Symbolleiste ist animiert. Online-Betrieb beenden: Bei aktiviertem Online-Betrieb im Menü Gerät auf Online-Betrieb klicken. Der Online-Betrieb wird verlassen. Tipp Der Online-Betrieb kann auch über das Symbol in der Geräteleiste gestartet und über das Symbol beendet werden. EB 5857... -
Seite 58: Samson-Speicherstift
Aktionen und Fehler des Speicherstifts werden an der gelben LED des Antriebs angezeigt. − Speicherstift hat Aktion beendet Zeit [s] − Auslesen des Speicherstifts wird vorbereitet, vgl. Kap. 8.2.2 Zeit [s] − Beschreiben des Speicherstifts wird vorbereitet, vgl. Kap. 8.2.2 Zeit [s] EB 5857... - Seite 59 Daten übertragen − Datenlogging wird vorbereitet, vgl. Kap. 8.2.4 Zeit [s] − Datenlogging läuft, vgl. Kap. 8.2.4 Zeit [s] − Speicherstift hat Plausibilitätsfehler Zeit [s] − Speicherstift hat EEPROM-Fehler Zeit [s] EB 5857...
-
Seite 60: Daten Zwischen Trovis-View Und Speicherstift Übertragen
Daten übertragen 8.2.1 Daten zwischen TROVIS-VIEW und Speicherstift übertragen Der Speicherstift wird nach Bild 12 an den PC angeschlossen. Die Vorgehensweise zum Be- schreiben und Auslesen des Speicherstifts ist in der TROVIS-VIEW-Bedienungsanleitung u EB 6661 beschrieben. 1 serielle Schnittstelle 2 Modularadapter 3 Speicherstift Bild 12: Verbindung PC – Speicherstift EB 5857... -
Seite 61: Daten Zwischen Gerät Und Speicherstift Übertragen
Übertragen von Daten ist in der TROVIS-VIEW-Einbau- und Bedienungsanleitung u EB 6661 beschrieben. Speicherstift serielle Schnittstelle (RJ12-Buchse) Bild 13: Verbindung Antrieb – Speicherstift Die gelbe LED am Antrieb signalisiert, dass die Datenübertragung aus dem Gerät vorbereitet wird. Sobald die gelbe LED dauerhaft leuchtet, ist die Übertragung abgeschlossen (vgl. Blink- muster, Seite 58). EB 5857... -
Seite 62: Kopierfunktion
Die Daten werden aufgezeichnet, bis die Speicherkapazität des Speicherstifts erschöpft ist. Die im Speicherstift gesammelten Daten können mit Hilfe von TROVIS-VIEW in einer Log-Da- tei abgelegt werden. Datenlogging 1. Speicherstift mit der seriellen Schnittstelle des Antriebs verbinden (vgl. Bild 12). Die gelbe LED am Antrieb signalisiert, dass das Datenlogging vorbereitet wird: Zeit [s] EB 5857... - Seite 63 Î Die aufgezeichneten Daten werden im Trend-Viewer angezeigt. Die nicht benötigten Pa- rameter können bei Bedarf ausgeblendet werden. 4. Die im Trend-Viewer angezeigten Daten können ebenfalls gespeichert werden: Î Im Trend-Viewer rechte Maustaste drücken und „Diagramm speichern“ auswählen. Spei- cherort wählen, Dateinamen auswählen und Datei speichern. EB 5857...
-
Seite 64: Kommandobetrieb Konfigurieren
3. Gewünschte Aktion (z. B. „Stange einfah- ren“) setzen. 4. Auswahl mit der Schaltfläche OK bestäti- gen. 5. Speicherstift vom PC trennen und mit serieller Schnittstelle des Antriebs verbinden (vgl. Bild 13, Seite 61). Die Antriebsstange wird entsprechend der zuvor getroffenen Auswahl ein- oder ausge- fahren. 6. Nach Ziehen des Kommandostifts vom Antrieb kehrt dieser in den normalen Regelbe- trieb zurück. EB 5857... -
Seite 65: Instandhaltung
Instandhaltung 9 Instandhaltung Info Der elektrische Antrieb wurde von SAMSON vor Auslieferung geprüft. − Mit der Durchführung nicht beschriebener Instandhaltungs- und Reparaturarbeiten ohne Zustimmung des After Sales Service von SAMSON erlischt die Produktgewähr- leistung. − Als Ersatzteile nur Originalteile von SAMSON verwenden, die der Ursprungs- spezifikation entsprechen. -
Seite 66: Störungen
Störungen 10 Störungen Î Fehler erkennen und beheben, vgl. Tabelle 1. Info Bei Störungen, die nicht in der Tabelle aufgeführt sind, After Sales Service von SAMSON kontaktieren. Tabelle 1: Fehlerbehebung Fehler Mögliche Ursache Abhilfe Antriebsstange bewegt sich Antrieb ist mechanisch blockiert. Î Anbau prüfen. nicht. Î Blockierung aufheben. -
Seite 67: Außerbetriebnahme Und Demontage
Um den elektrischen Antrieb für die Demon- tage außer Betrieb zu nehmen, folgende Schritte ausführen: 1. Absperrventile vor und hinter dem Ventil schließen, sodass kein Medium mehr durch das Ventil fließt. 2. Rohrleitungen und Ventil restlos entlee- ren. 3. Versorgungsspannung abstellen und ver- riegeln. EB 5857... -
Seite 68: Anhang
E-Mail Der After Sales Service ist über die E-Mail-Adresse aftersalesservice@samson.de erreichbar. Adressen der SAMSON AG und deren Tochtergesellschaften Die Adressen der SAMSON AG und deren Tochtergesellschaften sowie von Vertretungen und Servicestellen stehen im Internet unter www.samson.de oder in einem SAMSON- Produktkatalog zur Verfügung. Notwendige Angaben Bei Rückfragen und zur Fehlerdiagnose fol-... -
Seite 69: Konfigurationsliste Und Kundenwerte
0.0 bis 100.0 % Endposition Vorrangstellung ausgefahren ausgefahren/eingefahren Endlagenführung Stange ausgefahren 1.0 % 0.0 bis 49.9 % Endlagenführung Stange eingefahren 97.0 % 50.0 bis 100.0 % Blockierschutz nein nein/ja Hub Antrieb 100.0 % 30.0 bis 130.0 % Hubverstellung absolut absolut/relativ Geschwindigkeitsstufe normal langsam/normal/schnell Totzone (Schaltbereich) 2.0 % 0.5 bis 5.0 % linear/gleichprozentig/ Kennlinientyp linear gleichprozentig invers/ benutzerdefiniert EB 5857... - Seite 70 EB 5857...
- Seite 71 EB 5857...
-
Seite 72: Index
Konformität .......... 16 Dreipunkt-Ausführung ......22 LED-Blinkmuster ........25 Einbaulage .......... 20 Eingänge und Ausgänge ...... 36 Maße ..........18 Eingangssignal........36 Montage ..........20 Eingangssignalausfall ......38 Einstellungen ändern ......34 Nullpunktabgleich ........ 50 Elektrische Anschlüsse ......22 EB 5857... - Seite 73 Stellungsmeldesignal ......37 Stellungsregler ......15, 22, 24 Störungen ..........66 Technische Daten ........16 Totzone..........42 Trend Viewer ........53 TROVIS-VIEW ........ 31–64 Typenschild .......... 10 Ventil ........... 20 Werkseinstellung ........50 Wirkrichtungsschalter ..... 24, 29 Wirkungsweise ........12 EB 5857...
