Lagerwechsel; Bearing Change; Die Wichtigsten Arbeitsschritten - rotor Vitamat Power Juicer 230V Reparaturanleitung

REP-RVP-1110-2-DE-EN-FR
2.4

Lagerwechsel

Bearing change

1110.920 RVP Repair-Kit "Lagerung"
RVP Repair-kit "bearing"
Art.Nr./Nº Bezeichnung
1110.316 RVP Antriebswelle kpl.
270.43.05 Rillenkugellager 6201-2RS AV2
272.85.14 Wellendichtring AS15x32x7 FPM
2.4.1

Die wichtigsten Arbeitsschritten:

Important procedures:
8
Reparaturanleitung / Repair instuctions
Rotor Vitamat PJ
Designation
RVP primary shaft asm.
ball bearing 6201-2RS AV2
shaft seal ring AS15x32x7 FPM

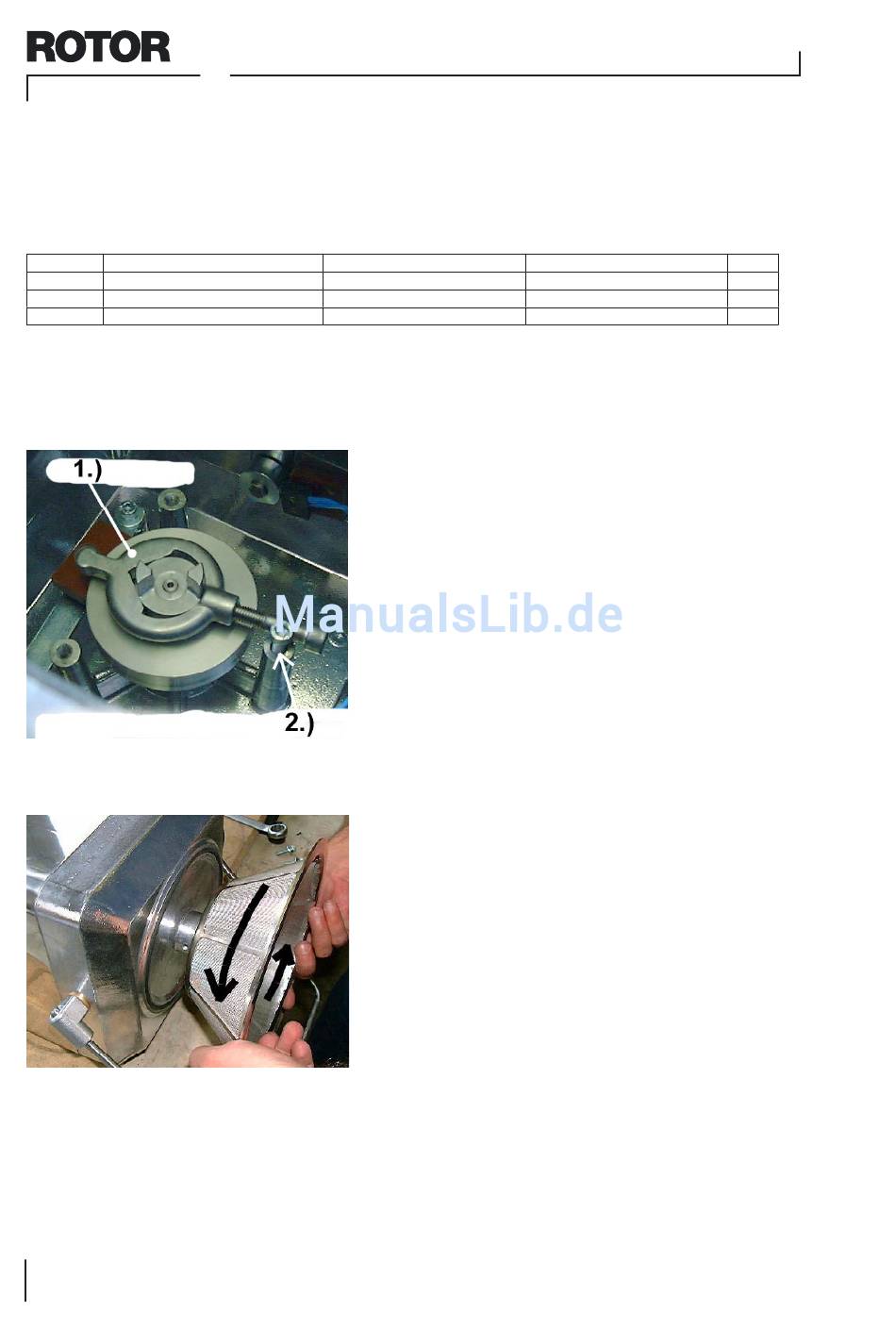

- Zur Demontage des Motors die 3 Befestigungs-
schrauben (2) lösen.
- Für die Demontage der Kupplungshälfte ein Drehherz
wie abgebildet an der Kupplung festschrauben.
Eine Schraube (2) als Anschlag wie abgebildet
einschrauben.
- Disassemble the motor by the 3 pan head screws.
To disassemble the clutch, screw the heart slewing (1)
-
on the clutch.
Assemble one screw (2) for stopping the rotation.
- Nach der Montage des Drehherzes, mit Hilfe des
Schleuderkorbes im Gegenuhrezeigersinn die
Kupplung lösen.
- Bremsscheibe und den dazugehörigen Federkeil
ausbauen.
- Antriebswelle nach oben demontieren.
- Den alten Wellendichtring entfernen.
- Den Sicherungsring oberhalb des Lagers entfernen.
Danach beide Rillenkugellager demontieren.
- After assembling a heart slewing, disassemble
the clutch with help of the centrifugal basket, turning
in counter-clockwise direction.
- Remove the break disk and the necessary parallel key.
- Disassemble the primary shaft (from outside).
- Remove the old shaft seal ring.
- Remove the lock washer above the bearing.
Then disassamble boths ball bearings.
Désignation
RVP arbre primaire ens.
roulement à billes 6201-2RS AV2
joint d'arbre radial AS15x32x7 FPM 1
07.2006
St/Qte
1
2
