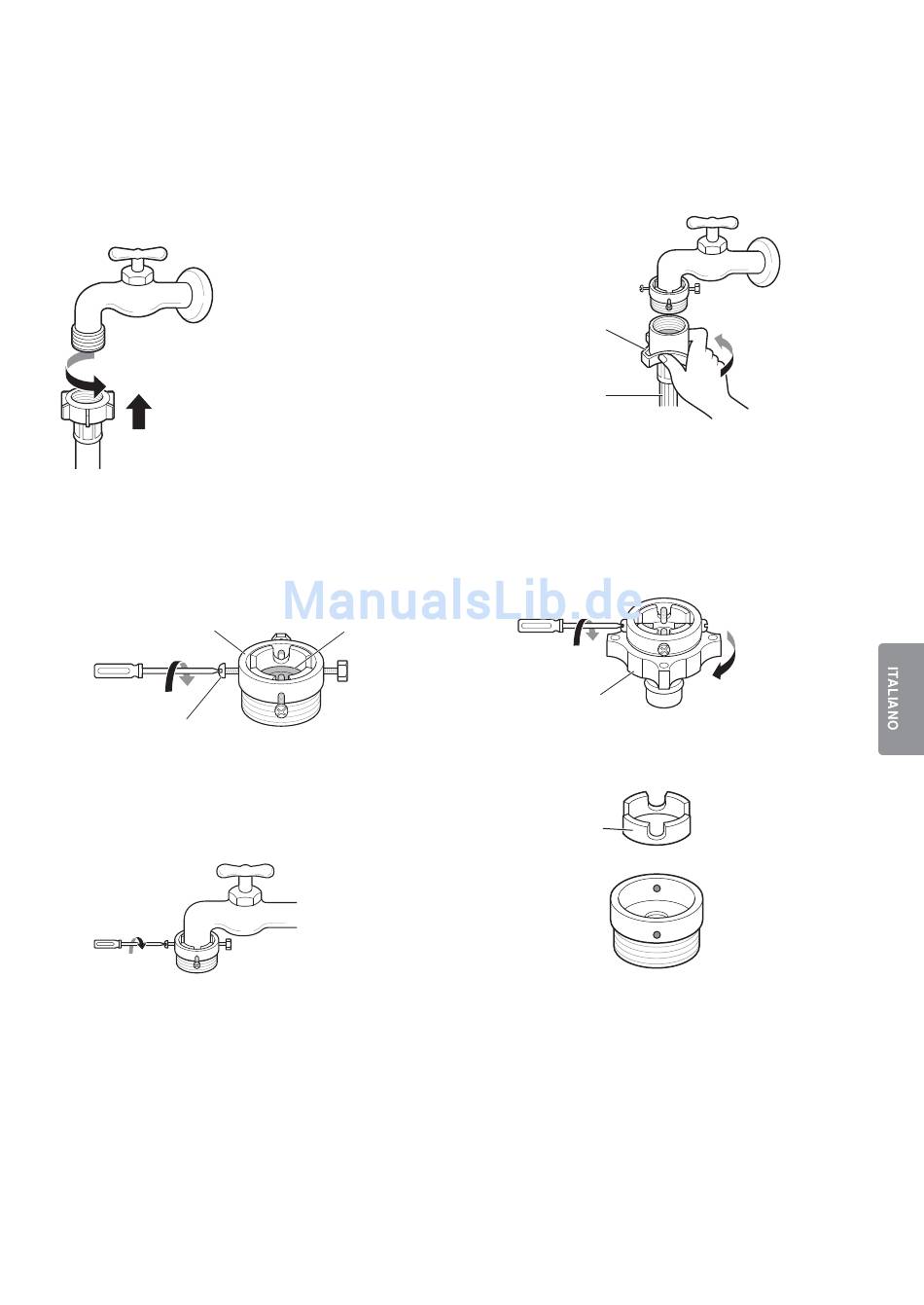

Collegamento del tubo al rubinetto
Collegamento del tubo a vite fi lettato
Avvitare il connettore del tubo al rubinetto di
alimentazione idrica.
Collegamento del tubo a vite non fi lettato
Allentare le quattro viti di fi ssaggio.
1
Connettore
superiore
Vite di fi ssaggio
Spingere l'adattatore sull'estremità del rubinetto
2
in modo che la guarnizione in gomma formi un
collegamento stagno. Stringere le quattro viti di
fi ssaggio.
Spingere il tubo di mandata idrica verticalmente
3
verso l'alto in modo che la guarnizione in gomma
aderisca perfettamente al rubinetto, quindi stringere
avvitando verso destra.
Tubo di mandata
Collegamento del tubo a innesto rapido non
fi lettato
Svitare la piastra ad anello dell'adattatore e
1
allentare le quattro viti di fi ssaggio.
Guarnizione in
gomma
Piastra ad anello
Se il rubinetto è troppo grande per l'adattatore,
2
rimuovere la piastra di guida.
Piastra di guida
Piastra
