BEDIENUNGSANLEITUNG

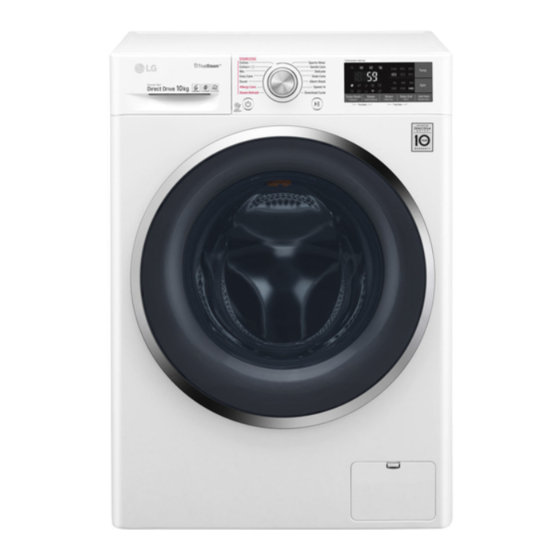

WASCHMASCHINE
Bitte lesen Sie diese Anleitung vor der Montage aufmerksam durch.
Auf diese Weise wird die Montage erleichtert und der korrekte und
sichere Anschluss der Waschmaschine wird gewährleistet. Bewahren
Sie diese Anleitung zum schnellen Nachschlagen in der Nähe der
Waschmaschine auf.
DE
GREMAN
F4J7JS(P)(0~9)W/S
F4J8JS(P)(0~9)W/S
F4J9JS(P)(0~9)W/S/B/T
MFL70022561
Rev.00_041017
F14WM10TT2
F14WM10TT6
Copyright © 2017 LG Electronics. Alle Rechte vorbehalten
www.lg.com
Werbung
Verwandte Anleitungen für LG F4J7JS0W
Inhaltszusammenfassung für LG F4J7JS0W
- Seite 1 Auf diese Weise wird die Montage erleichtert und der korrekte und sichere Anschluss der Waschmaschine wird gewährleistet. Bewahren Sie diese Anleitung zum schnellen Nachschlagen in der Nähe der Waschmaschine auf. GREMAN F4J7JS(P)(0~9)W/S F14WM10TT2 F4J8JS(P)(0~9)W/S F14WM10TT6 F4J9JS(P)(0~9)W/S/B/T www.lg.com MFL70022561 Copyright © 2017 LG Electronics. Alle Rechte vorbehalten Rev.00_041017...
- Seite 2 INHALT Diese Bedienungsanleitung kann Abbildungen oder Inhalte enthalten, die sich von Ihrem Modell unterscheiden. Änderungen an dieser Bedienungsanleitung durch den Hersteller bleiben vorbehalten. SICHERHEITSANWEISUNGEN ............3 WICHTIGE SICHERHEITSANWEISUNGEN ............3 Entsorgung Ihrer Altgeräte ..................8 AUFSTELLEN ..................9 Einzelteile ........................9 Zubehör ........................9 Spezifikationen ......................10 Voraussetzungen für den Aufstellort ..............
- Seite 3 SICHERHEITSANWEISUNGEN Die folgenden Sicherheitsrichtlinien dienen dazu, unvorhergesehene Risiken oder Beschädigungen durch unsicheren oder nicht ordnungsgemäßen Betrieb des Geräts zu vermeiden. Die Richtlinien sind unterteilt in die Hinweise 'WARNUNG' und 'ACHTUNG', wie nachfolgend beschrieben. Dieses Symbol wird angezeigt, um auf Punkte und Bedienvorgänge hinzuweisen, die ein Risiko bergen können.
- Seite 4 Für die Verwendung in Europa: Dieses Haushaltsgerät kann von Kindern ab 8 Jahren benutzt werden sowie von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und Kenntnis, wenn sie bei der Nutzung des Geräts beaufsichtigt werden oder eine Einweisung zur sicheren Nutzung des Geräts und den damit verbundenen Gefahren erhalten haben.
- Seite 5 •Dieses Gerät darf nicht hinter einer verschließbaren Tür, einer Schiebetür oder einer Tür, deren Scharnier sich auf der entgegengesetzten Seite des Geräts befindet, so aufgestellt werden, dass dadurch die Tür des Geräts nicht vollständig geöffnet werden kann. •Dieses Haushaltsgerät muss geerdet werden. Bei einer Störung oder einem Ausfall wird durch die Erdung das Risiko eines Stromschlags gesenkt, da dem elektrischen Strom der Weg des geringsten Widerstands ermöglicht wird.
- Seite 6 Warten Sie, bis die Trommel vollständig zum Stillstand gekommen ist. •Im Falle von Überschwemmungen, ziehen Sie den Stromstecker heraus und nehmen Sie Kontakt mit dem Kundendienst der LG Electronics auf. •Die Tür des Geräts nicht zu sehr nach unten drücken, wenn diese geöffnet ist.
- Seite 7 •Berühren Sie nie den Stecker oder die Gerätesteuerung mit feuchten Händen. •Biegen Sie das Stromkabel nicht übermäßig und stellen Sie keine schweren Gegenstände auf dasselbe. •Waschen Sie keine Teppiche, Matten, Schuhe oder Haustierdecken oder andere Gegenstände außer Kleidung oder Bettwäsche in dieser Maschine.
- Seite 8 • Sie können Ihr Gerät entweder in den Laden zurückbringen, in dem Sie das Produkt ursprünglich erworben haben oder Sie kontaktieren Ihre Gemeindeabfallstelle für Informationen über die nächstgelegene autorisierte WEEE Sammelstelle. Die aktuellsten Informationen für Ihr Land finden Sie unter www.lg.com/global/recycling...
- Seite 9 AUFSTELLEN Einzelteile Transportschrauben Netzstecker Schublade Bedienfeld Trommel Tür Ablaufschlauch Verschlussstopfen Filter der Ablaufpumpe Abdeckklappe (der Einbauort kann je nach Gerät variieren) Einstellbare Füße Einstellbare Füße Zubehör Kaltwasserzulaufschlauch Schraubenschlüssel Kappen zur Abdeckung Gleitschutzplatten (2 Stk.) (1 Stk.) (optional: der Öffnungen für die (optional) Warmwasser (1 Stk.)) Transportschrauben...
- Seite 10 Spezifikationen F14WM10TT6 Modell F14WM10TT2 F4J*JS(P)(0~9)* Waschkapazität 10 kg Stromversorgung 220‒240 V~, 50 Hz Größe 600 mm (B) x 610 mm (T) x 850 mm (H) Produktgewicht 68 kg Zulässiger Wasserdruck 0,1‒1,0 MPa (1,0‒10,0 kgf / cm², 1.0 – 10.0 bar) •...
- Seite 11 Voraussetzungen für den • Falls es sich nicht vermeiden lässt, das Haushaltsgerät neben einem Gasherd oder Aufstellort Kohleofen zu platzieren, muss eine Isolationsplatte (85 x 60 cm) zwischen die beiden Haushaltsgeräten Aufstellort geschoben werden. Die mit der Alufolie beschichtete Seite sollte dem Herd oder Ofen zugewandt sein.
- Seite 12 Auspacken und Entnehmen der Setzen Sie die Abdeckkappen auf. Transportschrauben • Sie finden die Löcherabdeckkappen im Zubehörbeutel oder an der Rückseite angebracht. Heben Sie das Haushaltsgerät von der Schaumstoffplatte der Verpackung ab. • Nachdem Sie den Karton und das Verpackungsmaterial abgenommen haben, Kappe heben Sie das Haushaltsgerät von der Schaumstoffplatte ab.
- Seite 13 • Wackeln Sie sanft an der oberen Kante des Haushaltsgeräts, um sicherzustellen, dass sich das Haushaltsgerät nicht bewegt. Wenn sich das Haushaltsgerät doch noch bewegt, richten Sie es erneut aus. HINWEIS • Sie erhalten die Gleitschutzplatten vom LG Servicecenter.
- Seite 14 Ausrichten des Geräts Anschluss des Wasserzulaufschlauchs Falls der Boden uneben ist, drehen Sie die Einstellfüße entsprechend (legen Sie keine • Der Wasserdruck muss zwischen 0,1 MPa und Holzstückchen usw. unter die Füße). Stellen Sie 1,0 MPa liegen (1,0‒10,0 kgf/cm sicher, dass alle vier Füße stabil sind und ordentlich •...
- Seite 15 Anschluss des Schlauchs an den Schieben Sie den Anschluss auf das Ende des Wasserhahns, so dass mit der Gummidichtung Wasserhahn eine wasserdichte Verbindung gebildet wird. Ziehen Sie die vier Befestigungsschrauben an. Anschluss des anschraubbaren Schlauchs an einen Wasserhahn mit Gewinde Schrauben Sie den Schlauchanschluss an den Wasserhahn des Zulaufs.
- Seite 16 Anschluss des Schlauchs an das Nehmen Sie den Führungsring heraus, falls der Wasserhahn zu groß für den Adapter ist. Haushaltsgerät Befestigen Sie den Warmwasserzulaufschlauch am Warmwasseranschluss an der Rückseite der Waschmaschine. Befestigen Sie den Führungsring Kaltwasserzulaufschlauch am Kaltwasseranschluss an der Rückseite der Waschmaschine. Warmwasseranschluss Kaltwasseran (optional)
- Seite 17 Anschluss des Ablaufschlauchs • Der Ablaufschlauch darf nicht höher als 100 cm über dem Boden verlaufen. Das Wasser im Haushaltsgerät läuft sonst nicht ab oder läuft nur langsam ab. • Durch einen ordnungsgemäßen Anschluss des Ablaufschlauchs wird der Boden vor einer Beschädigung durch Wasserundichtigkeiten geschützt.
- Seite 18 BETRIEB Verwendung der Wählen Sie das gewünschte Waschprogramm. Waschmaschine • Drücken Sie die Taste Programm mehrmals oder drehen Sie den Wählknopf, bis das Wählen Sie vor der ersten Wäsche ein gewünschte Waschprogramm angezeigt wird. Waschprogramm und lassen Sie die Maschine das Programm ohne Wäsche durchführen.
- Seite 19 Sortieren der Wäsche Kontrollieren Sie die Kleidungsstücke vor dem Befüllen der Trommel. Beachten Sie die Pflegehinweise an Ihrer • Kombinieren Sie große und kleine Kleidung. Gegenstände in einer Ladung. Geben Sie die großen Gegenstände zuerst in die Trommel. • Diese geben Ihnen Auskunft über die Zusammensetzung des Stoffes und wie dieser •...
- Seite 20 Zugabe von Reinigungsmitteln HINWEIS • Waschmittel nicht aushärten lassen. Dies kann Waschmitteldosierung zu Verstopfungen, schlechter Spülleistung oder Geruchsbildung führen. • Das Waschmittel sollte entsprechend den • Volle Beladung: Entsprechend den Empfehlungen Anweisungen des Waschmittelherstellers des Herstellers. verwendet werden und entsprechend der Art, Farbe und Verschmutzung des Gewebes und der •...
- Seite 21 Verwendung von Waschmitteltabletten • Lassen Sie den Weichspüler nicht länger als 2 Tage in der Waschmittelschublade (der Öffnen Sie die Tür und geben Sie die Tabletten Weichspüler kann aushärten). in die Trommel. • Der Weichspüler wird während des letzten Spülgangs automatisch hinzugegeben. •...
- Seite 22 Bedienfeld Taste An/Aus Programmknopf • Drücken Sie die Taste An/Aus, um die • Entsprechend der Art der Kleidung stehen Waschmaschine einzuschalten. verschiedene Programme zur Verfügung. • Die Kontrollleuchte zeigt an, welches Taste Start/Pause Programm ausgewählt wurde. • Mit der Taste Start/Pause wird der Waschgang gestartet oder unterbrochen.
- Seite 23 Programmtabelle Waschprogramm Maximale Programm Beschreibung Gewebeart Korrekte Temp. Beladung Sorgt für eine bessere Waschleistung durch Koch-/ 40 °C die Kombination Schnelle Buntwäsche Buntwäsche (Kalt bis 95 °C) verschiedener (Hemden, Nachthemden, Trommelbewegungen. Schlafanzüge usw.) und Nennkapazität normal verschmutzte Sorgt für optimierte Koch-/Buntwäsche Waschleistung bei 60 °C...
- Seite 24 Maximale Programm Beschreibung Gewebeart Korrekte Temp. Beladung Hilft mit Dampf bei der Beseitigung von Falten innerhalb von Baumwollmischgewebe, 20 Min. (Kleider können Oberhemden Steam Refresh feucht sein. Sie können Keine Auswahl 3 Teile und Blusen aus sie wieder anziehen, Polyestermischgewebe nachdem Sie 10‒30 Min.
- Seite 25 • Wassertemperatur: Wählen Sie die entsprechende Wassertemperatur für den ausgewählten Waschgang. Beachten Sie beim Waschen immer die Pflegehinweise oder -anweisungen des Bekleidungsherstellers. • Wählen Sie das Programm „Baumwolle+ ,40 °C (Halbe Ladung)“, „Baumwolle+ ,60 °C (Halbe Ladung)“, „Baumwolle+, 60 °C (Volle Ladung)“ für den Test gemäß EN60456 und Richtlinie 1015/2010. −...
- Seite 26 Zusätzliche Optionen Turbo Dampf Programm Intensiv Vorwäsche Dampf Zeitverzögerung Spülen+ Wash Weichspüler Koch-/ ● ● ● ● ● ● ● Buntwäsche ● ● ● ● ● ● Baumwolle+ ● ● ● ● ● ● ● ● ● ● ● ● ●...
- Seite 27 Betriebsdaten Programm Max. U/min Koch-/Buntwäsche 1400 Baumwolle+ 1400 1400 Pflegeleicht 1000 Bettdecken 1000 Allergy Care 1400 Steam Refresh Sportswear Schonend/Wolle Feinwäsche Flecken 1400 Nachtprogramm 1000 Speed 14...
- Seite 28 Betriebsdaten Verbleibender Wasserverbrauch Energieverbrauch Zeit in Minuten Feuchtigkeitsgehalt (kWh) Programm 10 kg 1400 U/Min. 10 kg 10 kg 1400 U/Min. Koch-/ Buntwäsche 40 % 0.72 (40 °C) Baumwolle+ 44 % 0,63 (60 °C) HINWEIS • Informationen zu den Hauptwaschprogrammen bei halber Ladung.
- Seite 29 Programmoptionen Dampf (Optional)( Zeitverzögerung Die Funktionen mit Dampf verbessern die Waschleistung bei niedrigem Energieverbrauch. Sie können eine Zeit vorwählen, zu der die Mit Steam Softener wird nach dem Schleudergang Waschmaschine automatisch startet und nach Dampf aufgesprüht, um das Knittern zu verringern einem vorgegebenen Zeitintervall endet.
- Seite 30 Spülen WLAN ( ) Wenn Wi-Fi angeschlossen ist, leuchtet das Wi-Fi- Spülen+( Symbol auf dem Bedienfeld. Fügen Sie einen weiteren Spülgang hinzu. Turbo Wash ( Wäsche nachlegen ( Waschzyklus in weniger als 1 Stunde mit Strom- und Es kann Wäsche nachgelegt oder herausgenommen Wassersparmodus.
- Seite 31 Kindersicherung Signalton Ein / Aus Verwenden Sie diese Option, um die Drücken Sie die Taste An/Aus. Bedienelemente zu deaktivieren. Diese Funktion kann verhindern, dass Kinder Programme ändern oder das Haushaltsgerät starten. Drücken Sie die Taste Start/Pause. Sperren des Bedienfelds Drücken Sie gleichzeitig die Tasten Temp. und Schleudern und halten Sie sie 3 Sekunden Drücken Sie die Taste Kindersicherung und lang gedrückt, um die Signaltöne an- oder...
- Seite 32 Symbol auf dem Bedienfeld leuchtet. Installation von Smart ThingQ • LG Smart ThinQ ist für keine Suchen Sie auf einem Smartphone nach der LG Netzwerkverbindungs-Probleme, Fehler, Smart ThinQ App im Google Play Store & Apple Störungen oder Fehler verursacht durch die App Store.
- Seite 33 3.0 W Bereitschaftsbetrieb • Sobald der Fernstartmodus aktiviert ist, können Die Zeitdauer, nach der Sie einen Zyklus von der LG Smart ThinQ das Gerät mithilfe der Smartphone-App aus starten. Wird der Zyklus Verbrauchsminimierungsfunktion nicht gestartet, wartet die Maschine, bis sie oder einer ähnlichen Funktion...
- Seite 34 Gerät eingeschaltet ist. Wenn das Gerät sich zum Download bereit. nicht einschalten lässt, muss die Fehlersuche ohne Smart Diagnosis™ erfolgen. LG Electronics stellt Ihnen gegen eine Gebühr (für Distribution, Medien, Versand und Verwaltung) auch den Quellcode auf CD-ROM bereit. Wenden Sie sich Die Verwendung von Smart per E-Mail an LG Electronics: opensource@lge.com.
- Seite 35 • Wenn der Mitarbeiter des Servicecenters keine genaue Aufzeichnung der Daten erhalten hat, bittet er Sie möglicherweise, den Vorgang zu wiederholen. LG Electronics Servicecenter Wenn die Übertragung beendet ist und keine Töne mehr zu hören sind, können Sie das Gespräch mit dem Mitarbeiter des Servicecenters wieder aufnehmen.
- Seite 36 WARTUNG Reinigung der Innenseite WARNUNG • Ziehen Sie den Netzstecker vor dem Reinigen aus • Wischen Sie mit einem Handtuch oder einem der Steckdose, um das Risiko eines Stromschlags weichen Tuch die Türöffnung der Waschmaschine zu vermeiden. Das Nichtbefolgen dieser Warnung und das Türglas ab.
- Seite 37 Reinigung des Filters der Setzen Sie den Pumpenfilter nach der Reinigung wieder ein und schrauben Sie den Ablaufpumpe Verschlussstopfen ein. • Im Ablauffilter sammeln sich Fusseln und kleinere Gegenstände, die in der Wäsche vergessen wurden. Kontrollieren Sie regelmäßig, dass der Filter sauber ist, damit Ihre Waschmaschine leichtgängig läuft.
- Seite 38 Reinigung der Trommelreinigung (optional) Waschmittelschublade Trommelreinigung ist ein spezielles Programm zur Reinigung des Inneren der Waschmaschine. In der Waschmittelschublade können sich Für dieses Programm werden ein höherer Waschmittel und Weichspüler ablagern. Nehmen Wasserstand und höhere Schleuderdrehzahlen Sie die Schublade heraus und kontrollieren Sie verwendet.
- Seite 39 Achten Sie auf das Einfrieren im • Nachdem der Wasserhahn geschlossen wurde, schrauben Sie den Kaltwasserzulaufschlauch Winter vom Wasserhahn ab, und lassen Sie das Wasser herauslaufen, indem Sie den Schlauch nach unten • Wenn die Waschmaschine eingefroren ist, arbeitet halten. sie nicht ordnungsgemäß.
- Seite 40 So gehen Sie vor, wenn die • Nachdem das Wasser vollständig aus der Trommel abgelassen wurde, verschließen Sie den Waschmaschine eingefroren ist Ablaufschlauch für Restwasser wieder mit dem Stopfen, wählen Sie ein Waschprogramm und • Vergewissern Sie sich, dass sämtliche Wäsche drücken Sie die Taste Start/Pause.
- Seite 41 FEHLERBEHEBUNG • Ihre Waschmaschine ist mit einem automatischen Fehlerüberwachungssystem zur Erkennung und Diagnose von Problemen in einem frühen Stadium ausgestattet. Falls Ihre Waschmaschine nicht ordnungsgemäß oder überhaupt nicht funktioniert, prüfen Sie die folgenden Punkte, bevor Sie das Servicecenter anrufen: Diagnoseprobleme Symptome Ursache Lösung...
- Seite 42 Symptome Ursache Lösung Wasser in der Ablaufschlauch ist geknickt oder • Ablaufschlauch reinigen und gerade verlegen. Waschmaschine verstopft. läuft nicht ab oder läuft nur langsam Der Filter am Ablauf ist verstopft. • Reinigen Sie den Filter am Ablauf. Möglicherweise ist das Netzkabel nicht •...
- Seite 43 Symptome Ursache Lösung • Gerät nicht überladen. Kontrollieren Sie, ob die Waschmaschine ordnungsgemäß abpumpt, damit sie der Wäsche die entsprechende Wassermenge entziehen Probleme beim Kontrollieren Sie den kann. Es sind zu wenig Kleidungsstücke Trocknen Wasserzulaufhahn. in der Trommel damit sie sich ordentlich drehen kann.
- Seite 44 Fehlermeldungen Symptome Ursache Lösung Der Wasserdruck am Aufstellort • Versuchen Sie es an einem anderen Wasserhahn im Haus. ist unzureichend. Die Wasserhähne für den Zulauf • Öffnen Sie den Wasserhahn vollständig. sind nicht vollständig geöffnet. Wasserzulaufschlauch oder • Schlauch (Schläuche) gerade -schläuche hat (haben) verlegen.
- Seite 45 Symptome Ursache Lösung Ablaufschlauch ist geknickt oder • Ablaufschlauch reinigen und gerade verlegen. verstopft. Der Filter am Ablauf ist verstopft. • Reinigen Sie den Filter am Ablauf. Stellen Sie sicher, dass die Tür nicht geöffnet ist. • Schließen Sie die Tür vollständig. Falls nicht erlischt, wenden Sie sich an den Kundendienst.
- Seite 46 • Der Abbau und die Neuinstallation des Geräts, wenn dieses an einem nicht zugänglichen Standort aufgestellt ist oder nicht in Übereinstimmung mit den veröffentlichten Anweisungen für die Installation, einschließlich den Bedienungs- und Installationshandbüchern von LG, aufgestellt wurde. • Beschädigungen aufgrund von Missbrauch, unsachgemäßem Gebrauch, nicht ordnungsgemäßer Installation, Reparatur oder Wartung.
- Seite 47 Außergewöhnliche Vibrationen oder Geräusche, die Transportschrauben hervorgerufen werden, weil die und Trommelhalterung Transportschrauben oder die entfernen. Transport- Trommelhalterung nicht entfernt Trommel- Unterlage schraube wurden. halterung aus Karton Undichtigkeit durch Schmutz Reinigen Sie die Dichtung (Haare, Fusseln) an Dichtung und das Türglas. und Türglas.
- Seite 48 Undichtigkeit wird verursacht durch nicht ordnungsgemäß Schließen Sie den angeschlossenen Ablaufschlauch nochmals Winkelschlau Ablaufschlauch oder verstopften Ablaufschlauch. chführung Befestigungsband Leckage wird durch einen nicht ordnungsgemäß angeschlossenen Schließen Sie den Wasserzulaufschlauch Zulaufschlauch korrekt an. oder die Verwendung von Zulaufschläuchen anderer Marken verursacht. Der Fehler in der Stromzufuhr wird durch eine lockere Netzkabel nochmals...
- Seite 49 BETRIEBSDATEN Produktdatenblatt Verordnung (EU) Nr. 1061/2010 Name oder Warenzeichen des Lieferanten F14WM10TT6 Modellname/-kennzeichen F14WM10TT2 F4J*JS(P)(0~9)* Nennkapazität Energieeffizienzklasse A+++ “EU-Umweltzeichen” gemäß Verordnung (EG) Nr. 66/2010 Nein Energieverbrauch von ‚X‘ kWh/Jahr auf der Grundlage von 220 Standard- Waschzyklen für 60 °C- und 40 °C- Baumwollprogramme bei vollständiger kWh/ Befüllung und Teilbefüllung sowie dem Verbrauch der Betriebsarten mit geringer Jahr...
- Seite 50 Anmerkung...
- Seite 51 Anmerkung...
