BEDIENUNGSANLEITUNG
GRAVIT SMART VISION FPV
BEST-NR. 220716

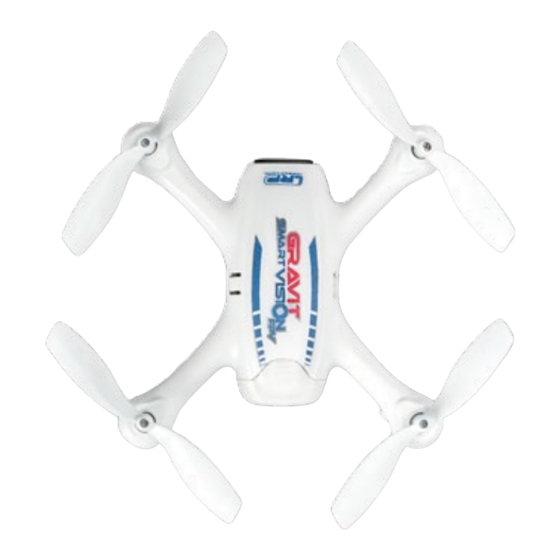

Sehr geehrter Kunde,
Vielen Dank für Ihr Vertrauen in dieses LRP-Produkt. Die Gravit Smart Vision FPV ist ein
hochwertiger Quadrocopter mit eingebauter HD-Kamera und Video-Übertragung an Ihr
Smartphone. Zudem lässt er sich vollständig über Ihr Smartphone steuern, Sie benöti-
gen keinen separaten Sender mehr. Bitte lesen Sie diese Dokumentation vor der ersten
Benutzung des Produkts durch, um so den maximalen Flugspaß aus Ihrer Gravit Smart
Vision herauszuholen.
1. VOR DEM FLUG - AKKU LADEN
Bevor Sie mit Ihrer Gravit fliegen können, sollten Sie immer sicherstellen, daß der
Flug-Akku vollständig geladen ist. Um den Akku zu laden, entfernen Sie die Batterie
aus dem Gravit, indem Sie den oberen und unteren Verriegelungs-Mechanismus zu-
sammendrücken und den Akku dann nach hinten aus der Gravit ziehen. Der Akku hat
einen Micro-USB-Anschluss. Bitte verbinden Sie das mitgelieferte USB-Kabel (oder ein
anderes geeignetes Kabel) mt dem Micro-USB-Anschluss des LiPos (siehe Bild). Dann
stecken Sie das andere Ende des Kabels in eine geeignete 5V-Spannungsquelle. Das
kann entweder der USB 2.0 oder 3.0 Anschluss eines PCs oder Laptops sein, oder eine
separate 5V-Spannungsquelle mit mindestens 500mA (die meisten USB-Netzteile für
Smartphones sollten zum Beispiel funktionieren).
Solange der Akku geladen wird, leuchtet direkt neben dem USB-Anschluss des Akkus
eine GRÜNE LED DAUERHAFT auf. Sobald der Akku vollständig aufgeladen ist, geht die
LED aus und der Akku sollte abgesteckt werden. Nun können Sie den Akku in das Chas-
sis Ihrer Gravit einsetzen. Stellen Sie sicher, daß der Akku vollständig im Quadrocopter
sitzt und fest eingerastet ist.
WICHTIG: Sie können den Akku Ihrer Gravit auch laden während er sich im Inneren der
Gravit befindet, indem Sie die Gravit an ein Micro-USB-Kabel anschliessen. Wir RATEN
ABER DRINGEND DAVON AB dies zu tun, da sich die Gravit bei dieser Art des Ladens
stark erwärmt. Laden Sie den Akku Ihrer Gravit IMMER AUSSERHALB des Quadro-
copters!
2. VOR DEM FLUG - DIE APP DOWNLOADEN UND INSTALLIEREN
BITTE BEACHTEN SIE: Die LRP GRAVIT VISION FPV App und ihr Autor stehen in kei-
nerlei Verbindung mit der LRP electronic GmbH und LRP ist nicht verantwortlich für den
Inhalt, die Funktionen, die Verfügbarkeit oder Preisgestaltung der Software. Die Software
ist das geistige Eigentum Ihres Autors und darf gemäß den geltenden Bestimmungen für
die Software und den App-Store, der sie anbietet, genutzt werden.
Nun downloaden und installieren Sie bitte die App „LRP Gravit Smart Vision FPV" entwe-
der von Google's Play Store oder Apple's iTunes.
WICHTIG: Stellen Sie sicher, dass Sie die korrekte App downloaden mit exakt dem Na-
men wie oben angegeben. Es gibt weitere, ähnlich klingende LRP Apps für andere Qua-
drocopter. Diese Apps funktionieren jedoch NICHT mit Ihrer Gravit Smart Vision FPV!
Schalten Sie das WLan Ihres Smartphones ein.
3. VOR DEM FLUG - DIE GRAVIT MIT DEM SMARTPHONE VERBINDEN
Nachdem Sie das WiFi Ihres Smartphones angeschaltet haben, setzten Sie Ihre Gravit
auf eine flache, eben Oberfläche und schalten Sie sie an, indem Sie den linken Knopf am
Chassis der Gravit drücken.
Nun gehen Sie in die Einstellungen des WiFis und verbinden Sie sich mit dem Access
Point Ihrer Gravit mit dem Namen „Gravit Smart Vision FPV - XXXXX".
Sollte Ihr Smartphone eine Warnung ausgeben und darauf hinweisen, daß keine Inter-
net-Verbindung zur Verfügung steht, bestätigen Sie diese Verbindung dennoch. Die Ver-
bindung ist in ein paar Sekunden hergestellt.
Nun starten Sie die gedownloadete App. Auf dem Start-Bildschirm der auftaucht drücken
Sie bitte auf den „Start" - Knopf
Sie sollten jetzt ein Live-Bild von Ihrer Gravit auf dem Smartphone sehen. Des Weiteren
werden Sie jede Menge Knüpfe und Steuerungen sehen.
HA00097 © LRP electronic GmbH 2017
APP-CONTROLLED
WIFI QUADROCOPTER
DEUTSCH
4. DIE GRAVIT SMART VISION FPV STARTEN
Um Ihre Gravit zu starten und zu fliegen, machen Sie bitte folgendes:
1. Stellen Sie sicher, dass Ihre Gravit auf einer ebenen Fläche steht, wie auf einem Tisch
oder dem Boden. Fliegen Sie entweder draussen oder in einem Raum mit ausreichender
Größe.

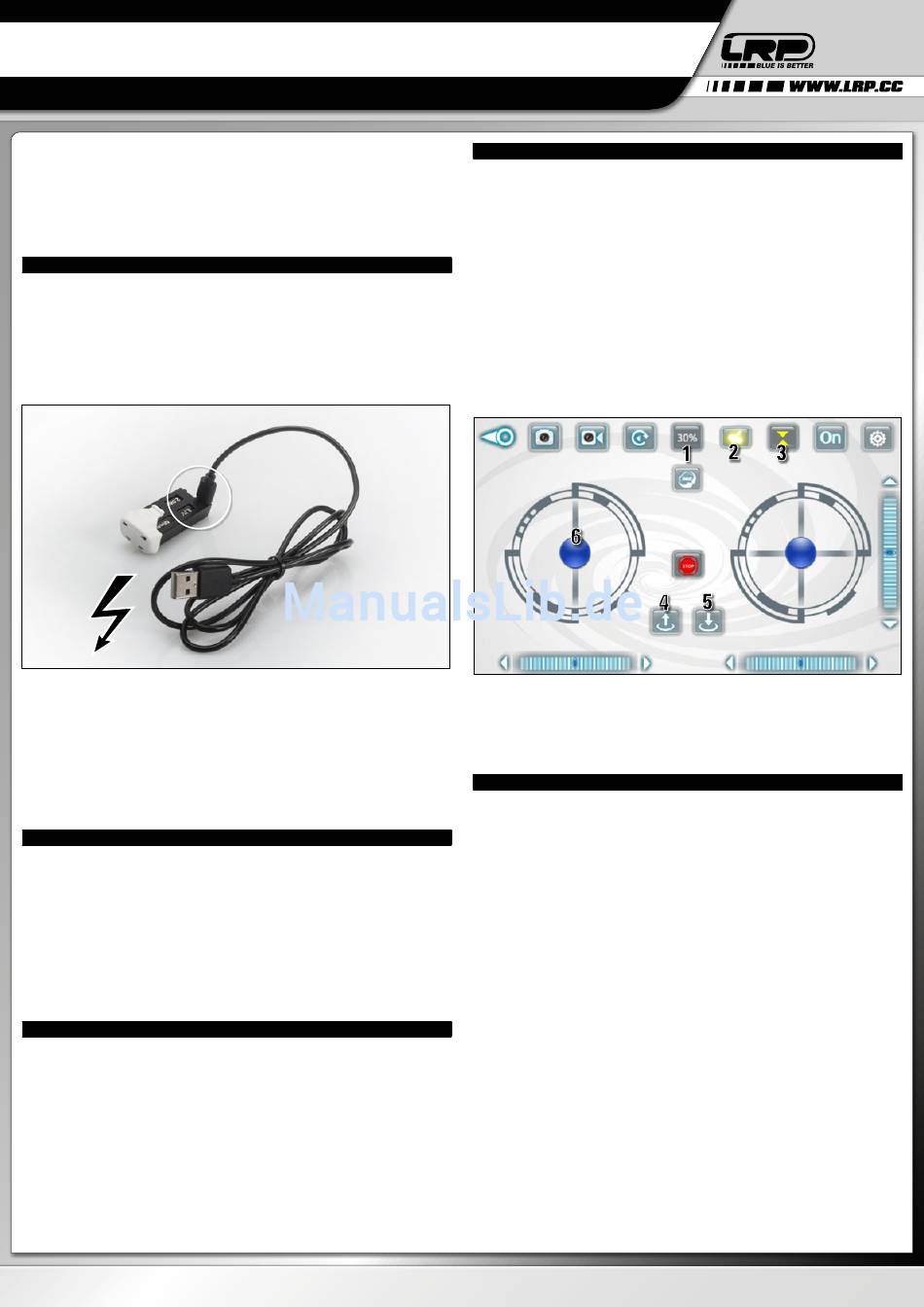

2. Aktivieren Sie die Altitude-Hold-Funktion (siehe Bild, 3) indem Sie das Altitu-
de-Hold-Icon drücken. Ist die Funktion aktiv, so wird sie gelb hervorgehoben und es er-
scheinen drei weitere Funktions-Icons zwischen den beiden Steuerknüppeln.
3. Schalten Sie nun die Gyro-Steuerung an, indem Sie auf das Gyro-Icon drücken (siehe
Bild, 2). Es wird ebenfalls gelb hervorgehoben und der RECHTE Steuerknüppel wird sich
bewegen, wenn Sie Ihr Smartphone entsprechen kippen, bitte testen Sie das.
4. Stellen Sie sicher, dass der Power-Level auf 30% eingestellt ist (siehe Bild, 1). Wenn
dies nicht der Fall sein sollte, tippen Sie auf das Icon bis es 30% anzeigt. Sie können den
Power-Level später erhöhen, aber für den Anfang empfehlen wir 30%.
5. Drücken Sie den Auto-Start-Knopf (siehe Bild, 4), um die Motoren zu starten. Wenn Sie
nicht innerhalb einiger Sekunden abheben, gehen die Motoren selbstständig wieder aus.
In diesem Fall drücken Sie das Auto-Start-Icon einfach nochmals.
6. Um abzuheben, bewegen Sie während die Motoren sich drehen den LINKEN Steuer-
knüppel (siehe Bild, 6) nach oben.
WICHTIG: Stellen Sie sicher, dass Sie Ihr Smartphone dabei gerade halten! Wenn Sie dies
nicht tun, wird der Quadrocopter direkt nach dem Start in die Richtung fliegen, in die Sie Ihr
Smartphone geneigt haben. Die Smart Vision wird beim Start schnell nach oben „springen",
erschrecken Sie nicht! Lassen Sie den linken Steuerknüppel gleich wieder los und die Gravit
wird ihre Höhe halten, in der Luft schweben und auf Ihre weiteren Befehle warten.
5. DIE GRAVIT SMART VISION FPV FLIEGEN – STANDARD-FUNKTIONEN
Um Ihre Gravit in der Luft zu steuern, tun Sie bitte folgendes:
Um an Höhe zu gewinnen oder zu ver-
lieren ->
Zum Rotieren um die eigene Achse (Gie-
ren) ->
Um seitwärts nach rechts oder links zu
fliegen (Roll) ->
Um nach vorne oder hinten zu fliegen
(Nick) ->
Um Ihre Gravit zu landen, stellen Sie sicher, dass sie sich über einer geeigneten, ebenen
Oberfläche befindet. Dann drücken Sie den Auto-Land-Knopf (siehe Bild, 5). Die Gravit
wird langsam an Höhe verlieren, landen und automatisch ihre Motoren abschalten.
Natürlich können Sie diese individuellen Steuerbefehle zu komplexeren Steuerbefehlen
kombinieren. Zum Beispiel: Wenn Sie Ihr Smartphone gleichzeitig nach vorne und nach
links neigen, dann wird die Gravit nach vorne links fliegen.
Testen Sie nun vorsichtig und langsam die Steuerung der Gravit Smart Vision FPV. Sie
werden sehen, dass sie sehr einfach und intuitiv zu steuern ist. Sie werden rasch an
Erfahrung gewinnen, die Smart Vision besser kontrollieren können und mit mehr Sicher-
heit und Können fliegen.
BITTE BEACHTEN: Sollte die Gravit einmal abstürzen und als ein Ergebnis des Absturzes
anfangen zu blinken und nicht mehr auf Steuerbefehle Ihres Smartphones reagieren,
machen Sie bitte folgendes: Setzen Sie die Gravit auf eine ebene Fläche. Bewegen Sie
den LINKEN Steuerknüppel nach unten. Daraufhin sollte die Gravit aufhören zu blinken
und wieder einsatzbereit sein.
