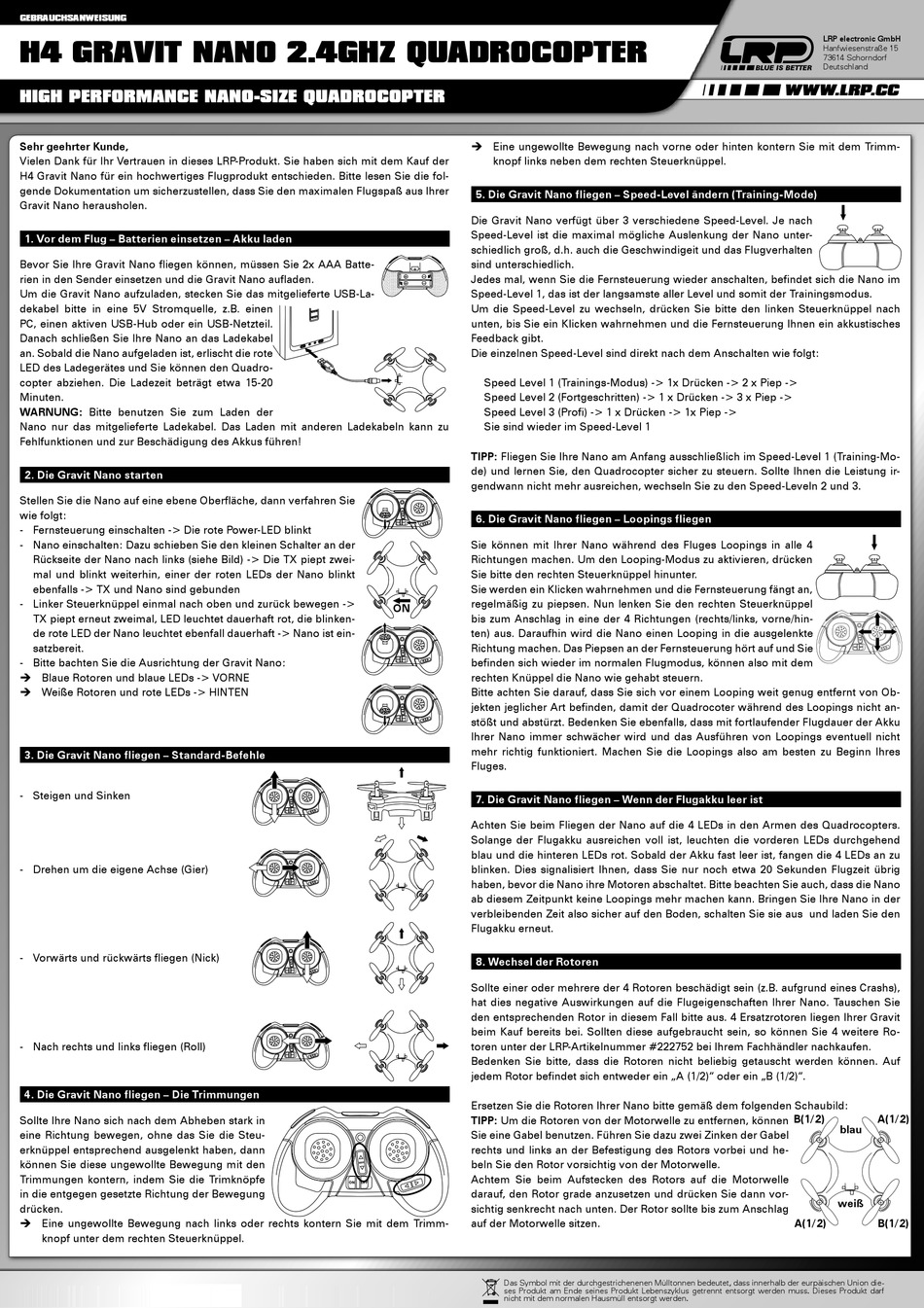

LRP H4 GRAVIT NANO Anleitung

GEBRAUCHSANWEISUNG
H4 GRAVIT NANO 2.4GHZ QUADROCOPTER
HIGH PERFORMANCE NANO-SIZE QUADROCOPTER
Sehr geehrter Kunde,
Vielen Dank für Ihr Vertrauen in dieses LRP-Produkt. Sie haben sich mit dem Kauf der
H4 Gravit Nano für ein hochwertiges Flugprodukt entschieden. Bitte lesen Sie die fol-
gende Dokumentation um sicherzustellen, dass Sie den maximalen Flugspaß aus Ihrer
Gravit Nano herausholen.
1. Vor dem Flug – Batterien einsetzen – Akku laden
Bevor Sie Ihre Gravit Nano fliegen können, müssen Sie 2x AAA Batte-
rien in den Sender einsetzen und die Gravit Nano aufladen.
Um die Gravit Nano aufzuladen, stecken Sie das mitgelieferte USB-La-
dekabel bitte in eine 5V Stromquelle, z.B. einen
PC, einen aktiven USB-Hub oder ein USB-Netzteil.
Danach schließen Sie Ihre Nano an das Ladekabel
an. Sobald die Nano aufgeladen ist, erlischt die rote
LED des Ladegerätes und Sie können den Quadro-
copter abziehen. Die Ladezeit beträgt etwa 15-20
Minuten.
WARNUNG: Bitte benutzen Sie zum Laden der
Nano nur das mitgelieferte Ladekabel. Das Laden mit anderen Ladekabeln kann zu
Fehlfunktionen und zur Beschädigung des Akkus führen!
2. Die Gravit Nano starten
Stellen Sie die Nano auf eine ebene Oberfläche, dann verfahren Sie
wie folgt:
- Fernsteuerung einschalten -> Die rote Power-LED blinkt
- Nano einschalten: Dazu schieben Sie den kleinen Schalter an der
Rückseite der Nano nach links (siehe Bild) -> Die TX piept zwei-
mal und blinkt weiterhin, einer der roten LEDs der Nano blinkt
ebenfalls -> TX und Nano sind gebunden
- Linker Steuerknüppel einmal nach oben und zurück bewegen ->
TX piept erneut zweimal, LED leuchtet dauerhaft rot, die blinken-
de rote LED der Nano leuchtet ebenfall dauerhaft -> Nano ist ein-
satzbereit.
- Bitte bachten Sie die Ausrichtung der Gravit Nano:
 Blaue Rotoren und blaue LEDs -> VORNE
 Weiße Rotoren und rote LEDs -> HINTEN
3. Die Gravit Nano fliegen – Standard-Befehle
- Steigen und Sinken
- Drehen um die eigene Achse (Gier)
- Vorwärts und rückwärts fliegen (Nick)
- Nach rechts und links fliegen (Roll)
4. Die Gravit Nano fliegen – Die Trimmungen
Sollte Ihre Nano sich nach dem Abheben stark in
eine Richtung bewegen, ohne das Sie die Steu-
erknüppel entsprechend ausgelenkt haben, dann
können Sie diese ungewollte Bewegung mit den
Trimmungen kontern, indem Sie die Trimknöpfe
in die entgegen gesetzte Richtung der Bewegung
drücken.
 Eine ungewollte Bewegung nach links oder rechts kontern Sie mit dem Trimm-
knopf unter dem rechten Steuerknüppel.
HA00044 © LRP electronic GmbH 2014
 Eine ungewollte Bewegung nach vorne oder hinten kontern Sie mit dem Trimm-
knopf links neben dem rechten Steuerknüppel.
5. Die Gravit Nano fliegen – Speed-Level ändern (Training-Mode)
Die Gravit Nano verfügt über 3 verschiedene Speed-Level. Je nach
Speed-Level ist die maximal mögliche Auslenkung der Nano unter-
schiedlich groß, d.h. auch die Geschwindigeit und das Flugverhalten
sind unterschiedlich.
Jedes mal, wenn Sie die Fernsteuerung wieder anschalten, befindet sich die Nano im
Speed-Level 1, das ist der langsamste aller Level und somit der Trainingsmodus.
Um die Speed-Level zu wechseln, drücken Sie bitte den linken Steuerknüppel nach
unten, bis Sie ein Klicken wahrnehmen und die Fernsteuerung Ihnen ein akkustisches
Feedback gibt.
Die einzelnen Speed-Level sind direkt nach dem Anschalten wie folgt:
Speed Level 1 (Trainings-Modus) -> 1x Drücken -> 2 x Piep ->
Speed Level 2 (Fortgeschritten) -> 1 x Drücken -> 3 x Piep ->
Speed Level 3 (Profi) -> 1 x Drücken -> 1x Piep ->
Sie sind wieder im Speed-Level 1
TIPP: Fliegen Sie Ihre Nano am Anfang ausschließlich im Speed-Level 1 (Training-Mo-
de) und lernen Sie, den Quadrocopter sicher zu steuern. Sollte Ihnen die Leistung ir-
gendwann nicht mehr ausreichen, wechseln Sie zu den Speed-Leveln 2 und 3.
6. Die Gravit Nano fliegen – Loopings fliegen
Sie können mit Ihrer Nano während des Fluges Loopings in alle 4
Richtungen machen. Um den Looping-Modus zu aktivieren, drücken
Sie bitte den rechten Steuerknüppel hinunter.
Sie werden ein Klicken wahrnehmen und die Fernsteuerung fängt an,
regelmäßig zu piepsen. Nun lenken Sie den rechten Steuerknüppel
ON
bis zum Anschlag in eine der 4 Richtungen (rechts/links, vorne/hin-
ten) aus. Daraufhin wird die Nano einen Looping in die ausgelenkte
Richtung machen. Das Piepsen an der Fernsteuerung hört auf und Sie
befinden sich wieder im normalen Flugmodus, können also mit dem
rechten Knüppel die Nano wie gehabt steuern.
Bitte achten Sie darauf, dass Sie sich vor einem Looping weit genug entfernt von Ob-
jekten jeglicher Art befinden, damit der Quadrocoter während des Loopings nicht an-
stößt und abstürzt. Bedenken Sie ebenfalls, dass mit fortlaufender Flugdauer der Akku
Ihrer Nano immer schwächer wird und das Ausführen von Loopings eventuell nicht
mehr richtig funktioniert. Machen Sie die Loopings also am besten zu Beginn Ihres
Fluges.
7. Die Gravit Nano fliegen – Wenn der Flugakku leer ist
Achten Sie beim Fliegen der Nano auf die 4 LEDs in den Armen des Quadrocopters.
Solange der Flugakku ausreichen voll ist, leuchten die vorderen LEDs durchgehend
blau und die hinteren LEDs rot. Sobald der Akku fast leer ist, fangen die 4 LEDs an zu
blinken. Dies signalisiert Ihnen, dass Sie nur noch etwa 20 Sekunden Flugzeit übrig
haben, bevor die Nano ihre Motoren abschaltet. Bitte beachten Sie auch, dass die Nano
ab diesem Zeitpunkt keine Loopings mehr machen kann. Bringen Sie Ihre Nano in der
verbleibenden Zeit also sicher auf den Boden, schalten Sie sie aus und laden Sie den
Flugakku erneut.
8. Wechsel der Rotoren
Sollte einer oder mehrere der 4 Rotoren beschädigt sein (z.B. aufgrund eines Crashs),
hat dies negative Auswirkungen auf die Flugeigenschaften Ihrer Nano. Tauschen Sie
den entsprechenden Rotor in diesem Fall bitte aus. 4 Ersatzrotoren liegen Ihrer Gravit
beim Kauf bereits bei. Sollten diese aufgebraucht sein, so können Sie 4 weitere Ro-
toren unter der LRP-Artikelnummer #222752 bei Ihrem Fachhändler nachkaufen.
Bedenken Sie bitte, dass die Rotoren nicht beliebig getauscht werden können. Auf
jedem Rotor befindet sich entweder ein „A (1/2)" oder ein „B (1/2)".
Ersetzen Sie die Rotoren Ihrer Nano bitte gemäß dem folgenden Schaubild:
TIPP: Um die Rotoren von der Motorwelle zu entfernen, können
Sie eine Gabel benutzen. Führen Sie dazu zwei Zinken der Gabel
rechts und links an der Befestigung des Rotors vorbei und he-
beln Sie den Rotor vorsichtig von der Motorwelle.
Achtem Sie beim Aufstecken des Rotors auf die Motorwelle
darauf, den Rotor grade anzusetzen und drücken Sie dann vor-
sichtig senkrecht nach unten. Der Rotor sollte bis zum Anschlag
auf der Motorwelle sitzen.
Das Symbol mit der durchgestrichenenen Mülltonnen bedeutet, dass innerhalb der eurpäischen Union die-
ses Produkt am Ende seines Produkt Lebenszyklus getrennt entsorgt werden muss. Dieses Produkt darf
nicht mit dem normalen Hausmüll entsorgt werden.
LRP electronic GmbH
Hanfwiesenstraße 15
73614 Schorndorf
Deutschland
B(1/2) A(1/2)
blau
weiß
A(1/2) B(1/2)
