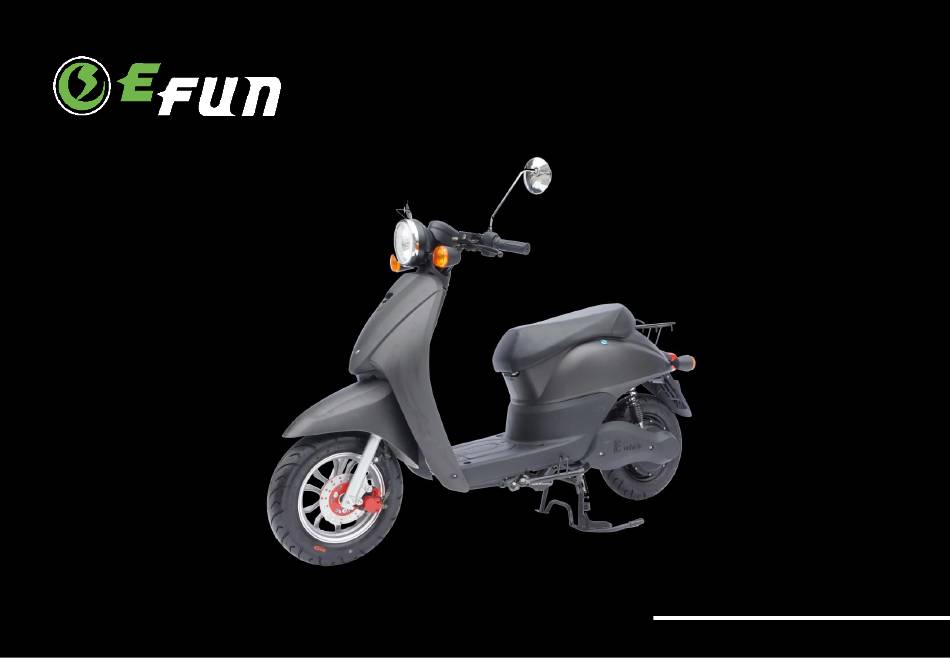

- Seite 1 E2GO BENUTZERHANDBUCH...
- Seite 2 Ecomobility Green World S.L. C/ Horizonte 8, Local 6, P.I.S.A. 41927 – Mairena del Aljarafe Sevilla, Andalucía, España, Europa, El Mundo, Universo Ecomobility Green World GmbH Otto-Hahn-Str. 10 40670 Meerbusch NRW, Deutschland, Europa, Welt, Universum...
-
Seite 3: Willkommen Zur Elektrischen Revolution
WILLKOMMEN ZUR ELEKTRISCHEN REVOLUTION Lieber E2GO Besitzer: Herzlichen Glückwunsch, Sie nehmen an der elektrischen Revolution teil und von Ecomobility Green World heißen wir Sie willkommen. Das einundzwanzigste Jahrhundert wird als der größte Elektrifizierungsprozess der urbanen Mobilität in Erinnerung bleiben und dies ist nur möglich durch Menschen wie Sie, die davon überzeugt sind, zu einem sauberen und nachhaltigen Fahren überzugehen. -
Seite 5: Inhaltsverzeichnis
INHALT Einführung Sicheres Fahren Fahrzeugidentifikation Erster Start Instrumentenanzeige Bedienelemente Beschleunigen und Bremsen Effizientes Fahren Ladestandsanzeige Batterie Batterie Indikator Ladevorgang Batterie Notwendige Wartungen Technische Spezifikationen Begriffsglossar Wartungsnachweis... -
Seite 6: Einführung
EINFÜHRUNG Ihre E2GO ist ein Elektroroller, der Ihnen das tägliche Leben erleichtern wird. Sie können es mit Ihrer Auto-Lizenz fahren und Sie werden sich nie wieder Gedanken über Staus, Tankstellen oder Parkplätze machen. Wir nennen es #instanttorque (#sofortigesDrehmoment) und wir denken, es macht süchtig! -
Seite 7: Sicheres Fahren
SICHERES FAHREN 4) Batterietest: Stellen Sie sicher, dass Ihr Scooter für Ihre Fahrt Allgemeine Sicherheitshinweise vor dem Fahren: ausreichend geladen ist und überprüfen Sie immer die Batterieanzeige, während Sie fahren. Achten Sie darauf, dass der 1) Reifendruck: Überprüfen Sie die Reifen auf korrekten Luftdruck Akku nicht zu oft zu schwach wird. - Seite 8 SICHERES FAHREN 12) Parken: Ihr Fahzeug sollte nicht für längere Zeit in starkem, 8) Schlüsselstellung: Bringen Sie den Schlüssel in die Stellung direktem Sonnenlicht oder starkem Regen stehen gelassen werden, “AUS“, um zu vermeiden, dass sich der Roller unerwartet da es die Lackierung und das allgemeine Erscheinungsbild des Rollers wegbewegt.
-
Seite 9: Typenschild
FAHRZEUGIDENTIFIKATION Händlerinformationen: 00376 L1e-B Name und Anschrift des Händlers: VIN number _________________________________ _________________________________ ___ 3kW 45km/h max255kg ______________________________________ Typenschild Telefon:_______________________________ (am Rahmen befestigt) E-mail:________________________________ (im Rahmen eingestanzt ) Rechnungsdatum: __________________ Rechnungsnummer: _________________ Fahrzeuginformationen: E2GO Model: VIN nº: ____________________... -
Seite 10: Erster Start
ERSTER START Schlösser Startvorgang: SICHERHEITSSCHUTZCHALTER 1. Akku anschlieβen Das Fahrzeug verfügt über 2 Schlösser: Der Scooter verfügt über einen 2. Sicherheitsschutzchalter → EIN Sicherheitsschutzschalter unter 3. Schlösser → EIN dem Sitz, der das gesamte 4. Fahrschalter → EIN elektrische System des Fahrzeug abschaltet, wenn eine 5. -
Seite 11: Instrumentenanzeige
INSTRUMENTENANZIEGE Das Display verfügt über grundlegende Informationen zum Fahrzeug: 1. Blinkerkontrollleuchten: Blinker Rechts und Links Kontroll-LEDs 2. Fernlichtkontrollleuchte: Fernlicht Kontroll-LED 3. READY: Zeigt an, dass das System während 0km/h (fahrbereit) angeschlossen ist 4. Park assistance: Rückwärts system 5. Batteriestand: Batterie geschätzte verbleibende Spannung. 6. -
Seite 12: Bedienelemente
BEDIENELEMENTE BEDIENELEMENT AKTION Dauerhaft eingeschaltet: Schalter nach oben drücken Fernlichtschalter Lichthupe: Schalter nach unter drücken Blinker rechts: Schalter nach rechts drücken Blinkerschalter Blinker ausschalten: weißen Knopf am Schalter drücken Blinker links: Schalter nach links drücken Hupenknopf Hupensignal: roten Knopf drücken Das Gaspedal wird unterbrochen, während ein Bremshebel gedrückt wird. - Seite 13 BEDIENELEMENTE BEDIENELEMENT AKTION Startvorgang: 1. Akku anschlieβen 2. Sicherheitsschutzchalter → EIN Startknopf 3. Schlösser → EIN 4. Fahrschalter → EIN 5. Startknopf → Einmal drucken Gasgriff Fahrzeug beschleunigen: Drehen am Gasgriff Park assistance: Rückwärt system Fahrschalter Deaktiviert den Gasgriff: “AUS” Aktiviert den Gasgriff: “EIN”...
-
Seite 14: Beschleunigen Und Bremsen
BESCHLEUNIGEN UND BREMSEN Tipps zum Beschleunigen Drehen Sie den Schlüssel auf “EIN" und prüfen Sie, ob der Schalter „Fahrschalter“ auf “EIN" steht. Drucken Sie den Startknopf. Entfernen Sie den Seitenständer und dann ist Ihr Fahrrad bereit zu fahren, sobald Sie den Gashebel verdrehen. Ihr Roller hat eine großartige Beschleunigungsfähigkeit. -
Seite 15: Effizientes Fahren
EFFIZIENTES FAHREN Tipps zur Steigerung der Effizienz (Maximale Reichweite) : 1. Beschleunigen Sie schrittweise und reibungslos. Vermeiden Sie schnelle unnötige Beschleunigungen. 2. Vermeiden Sie hartes Bremsen, versuchen Sie, die Bremsennotwendigkeit rechtzeitig zu erkennen, um den Roller durch die Bremskraft des Motors beim rekuperieren zu verlangsamen. - Seite 16 Hinweis auf mögliche Kostenpflichten: In dem Fall, dass unser offizieller EFUN Techniker zum Klienten fährt, weil der Klient ihn wegen eines Fehlers gerufen hat, sich aber herausstellt, dass es kein Produktionsfehler ist, muss in diesem Falle der Klient für die aufgetretenen Anfahrtskosten aufkommen. Oder anders ausgedrückt: Ecomobilitygreenworld erklärt sich somit nicht bereit die angefallenen Anfahrtskosten zu übernehmen, und erhält sich das Reklamationsrecht vor,...
-
Seite 17: Ladestandsanzeige Batterie
LADESTANDSANZEIGE BATTERIE “6-Balken”-Anzeige Batterieanzeige Spannung (v) Beschreibung (Balkenanzeige) Mehr als 78V Volle Batterie Weniger als 74V Halbvolle Batterie Weniger als 2/6 Weniger als 72V Schwache Batterie Schwache Batterie: Unter 72V begrenzt der Regler den Ausgangsstrom auf den Motor, daher wird die Höchstgeschwindigkeit reduziert, um Energie zu sparen. -
Seite 18: Batterie Indikator
BATTERIE INDIKATOR Das ist ein Beispiel dafür, wie Ihre Batterie entladen wird: 1. Stufe: Exponentialbereich. Von 84V bis 78V Sie werden bemerken, dass der erste Lauf nach dem Laden leicht die erste Batterieanzeigebalken erlischt. Mach dir keine Sorgen, es wird nicht proportional sein! 2. -
Seite 19: Ladevorgang Batterie
LADEVORGANG BATTERIE ● Die Batterie muss durch ein externes Original-Ladegerät (AC-DC-Wandler) geladen werden, um Netzstecker Schuko maximale Langlebigkeit zu gewährleisten und die Garantie zu erhalten. SCHLIESSEN SIE NIEMALS DIE BATTERIE DIRKET AM NETZSTECKER AN (AC)! ● Das Ladegerät wird an einen herkömmlichen Schuko-Stecker (220Volt) angeschlossen. 220VAC ●... -
Seite 20: Notwendige Wartungen
NOTWENDIGE WARTUNGEN Das Herzstück des Motorrads ist ein elektrisches Antriebssystem mit geringer Wartung. Aufgrund der Radnabenmotortechnologie und des luftgekühlten Temperaturmanagements von Batterie, Motor und Controller können wir die Wartung auf alle gängigen Scooter-Mechanismen reduzieren: Getriebe Motoröl Antriebskette Lader extern Ölfilter Controller Luftfilter Akku... - Seite 21 NOTWENDIGE WARTUNGEN Regelmässige Wartung 6.000 km / 1 jahr 6.000km / 1 Jahr→ prüfen Bremsflüssigkeit (alle 2 Jahre erneuern) Eine erste Durchsicht sollte nach 500 km / 6 Monate erfolgen. Diese Kontrolle ist Wichtig um die Garantie zu erhalten! Bremsflüssigkeit 6.000km / 1 Jahr →...
- Seite 22 NOTWENDIGE WARTUNGEN Die Wartung unserer Motorroller beschränkt sich auf die grundlegende Wartung von Mechanischen Komponenten, die bei den meisten Motorrollern üblich sind: Bremsen: ✓ Überprüfen Sie die Eigenschaften der Bremsflüssigkeit ✓ Überprüfen Sie den Zustand der Bremsbeläge und der Bremsscheiben ✓...
-
Seite 23: Technische Spezifikationen
TECHNISCHE SPEZIFIKATIONEN FAHRZEUGTEILE UND BREMSEN Aluminium Felge Vorderrad 3.5-10 Elektromotor Hinterrad 3.5-10 Federung Vorne Teleskopgabel Federung Hinten 2 Federbeine Bremse Vorne Scheibenbremse 155mm Bremse Hinten Scheibenbremse 155mm Länge total 1730 mm Sitzhöhe 700 mm Radabstand 1255 mm Höhe total (ohne Spiegel) 1050 mm GEWICHT UND ZULADUNG Gesamtgewicht ohne Batterie... - Seite 24 TECHNISCHE SPEZIFIKATIONEN BATTERIE MOTOR Motor Typ BLDC 10-2000-1 Battery Typ Li-ion NMC Motor Einbauort Rear Wheel hub motor Nominale Spannung 72 V Field Oriented Control (FOC) Motor Controller 150A max – 45A continuos Maximale Spannung 84 V Drehmoment (max. dauerhaft) 82Nm / 53Nm Kraft (max./dauerhaft) 2,6 kW / 2 kW...
-
Seite 25: Begriffsglossar
BEGRIFFSGLOSSAR Verwendete Begriffe Verwendete Begriffe Ladezustand Fahrzeug-Identifizierungsnummer Entladetiefe Combined-Bremssystems Gesundheitszustand Zulässiges Gesamtgewicht Spannung (Volt) Europäische Union Stromstärke (Ampere) PMSM Permanentmagnet-Synchronmotor Kapazität (Amperestunde) Li-ion Lithiumionen Leistung (kilowatt) Nickel-Kobalt-Mangan Energie (kilowattstunde) CC-CV Konstantstrom – Konstantspannung Motordrehmoment (Newtonmeter) Kill-switch Killschalter... -
Seite 26: Wartungsnachweis
WARTUNGSNACHWEIS Kilometerstand: ausgeführt am: 500 km Oder 6 Monate (0,5 Jahr) Unterschrift und Stempel Kilometerstand: ausgeführt am: 6.500 km Oder 18 Monate (1,5 Jahr) Unterschrift und Stempel Kilometerstand: ausgeführt am: 12.500 km Oder 30 Monate (2,5 Jahr) Unterschrift und Stempel Kilometerstand: ausgeführt am: 18.500 km... - Seite 27 Ecomobility Green World C/ Horizonte 8, Local 6 41927 Mairena del Aljarafe Sevilla – Andalucía – España info@ecomobilitygreenworld.com www.ecomobilitygreenworld.com...
