PRESIDIUM Duo Tester Benutzeranleitung
Pdt
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für PRESIDIUM Duo Tester
Inhaltszusammenfassung für PRESIDIUM Duo Tester
- Seite 1 Duo Tester USER HANDBOOK...
- Seite 21 Presidium Duo Tester (PDT) 用户手册...
- Seite 57 Benutzeranleitung für Presidium Duo Tester (PDT)
- Seite 58 60 III. Informationen zu Ihrem Presidium Duo Tester pg. 61 IV. WICHTIGER HINWEIS pg. 64 1. ERSTE SCHRITTE mit Ihrem Presidium Duo Tester pg. 65 2. DURCHFÜHREN EINER MESSUNG mit dem Presidium Duo Tester pg. 70 3. ABLESEN VON MESSERGEBNISSEN Ihres Presidium Duo Testers pg.
-
Seite 59: Disclaimer, Ausschlüsse Und Haftungsbeschränkungen
Schäden mit beliebiger Ursache haftbar gemacht werden Das in dieser Anleitung erwähnte Messgerät Presidium Duo Tester (PDT) wird “wie besehen” angeboten. Es besteht über die gesetzlichen Vorschriften hinaus weder ausdrücklich noch mittelbar irgendeine Gewährleistung, insbesondere keine Gewährleistung bezüglich der... -
Seite 60: Über Diese Anleitung
II. Über diese Anleitung Vielen Dank für den Kauf des Presidium Duo Testers (“PDT” oder “Messgerät”). Diese Anleitung soll Ihnen die Inbetriebnahme Ihres Messgerätes erleichtern und enthält alle erforderlichen Informationen zur korrekten Nutzung des Messgerätes und seiner sachgerechten Pflege. Bitte lesen Sie diese Anleitung sorgfältig und bewahren Sie sie für einen... -

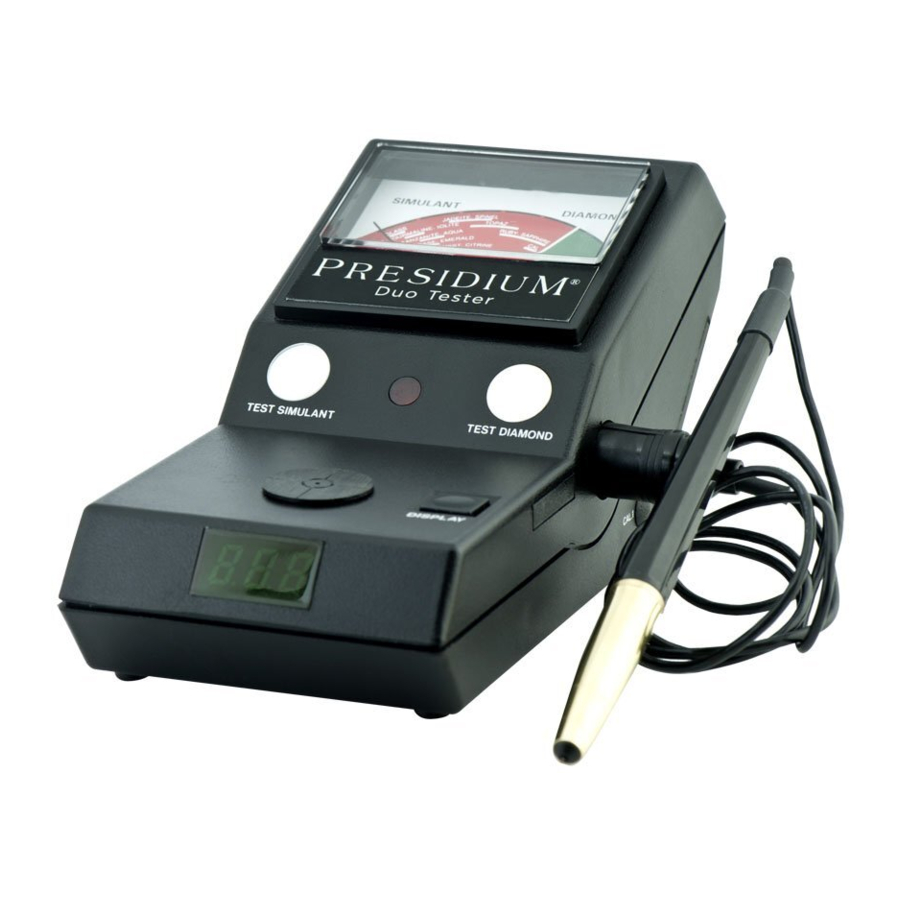

Seite 61: Informationen Zu Ihrem Presidium Duo Tester
Diamanten sind aufgrund ihrer außergewöhnlichen Wärmeleiteigenschaften im Gegen- satz zu natürlichen oder synthetischen Imitaten nicht leicht zu reproduzieren. Der Presidium Duo Tester mit Skala zur Bestimmung farbiger Edelsteine unterstützt Benutzer bei der Unterscheidung bekannter Farbedelsteine. Der Presidium Duo Tester enthält auch ein eingebautes Messgerät zur Bestimmung des Reflektionsvermögens als... - Seite 62 Der Presidium Duo Tester hat folgende technischen Merkmale: • Bewegliche thermoelektrische Prüfspitze, die konstanten Druck zwischen Prüfspitze und Edelstein gewährleistet • Dünnste Probenspitze der Branche (0,6 mm) zum Testen von Edelsteinen ab 0,02 ct • Metallischer Warnsummer, der vor verseh entlichem Kontakt der Prüfspitze mit Metall warnt...
- Seite 63 Öffnung zur Reflektionskalibrierung Testscheibe aus Imitat EIN/AUS-LED-Anzeige Testscheibe aus Diamant Adapter Schutzkappe für Prüfspitze Übersicht mit Reflektionswerten Sondierstift Öffnung zur Kalibrierung der thermischen Leit- fähigkeit Sondierstifthalter EIN/AUS-Displaytaste Edelstein-Prüfablage Reflektivitätsanzeigefenster Zylinderkappe Imitat-Set...
-
Seite 64: Wichtiger Hinweis
Das Messgerät nicht lackieren oder bemalen. Lack oder Farbe kann die beweglichen Teile verkleben und den einwandfreien Betrieb verhindern. Falls das Messgerät nicht korrekt funktioniert, wenden Sie sich bitte an den Presidium-Kundendienst unter service@presidium.com.sg oder an: Presidium Instruments Pte Ltd No. 6 Penjuru Lane... -
Seite 65: Erste Schritte Mit Ihrem Presidium Duo Tester
1. ERSTE SCHRITTE mit Ihrem Presidium Duo Tester Einschalten des Presidium Duo Testers Dieses Messgerät kann mithilfe eines Netzteils (separat er- hältlicher Artikel) betrieben werden oder über Batterien. Bei Verwendung eines Netzteils verbinden Sie das eine Kabel mit dem Tester und schließen Sie das Netzkabel des Netzteils an eine Steckdose an. - Seite 66 Abb. 1.2 Schieben Sie den [EIN/AUS]-Schalter auf der Rückseite des Gerätes auf EIN, um das Gerät einzuschalten (Abb. 1.3) und warten Sie für etwa 20 Sekunden oder bis die rote LED aufleuchtet. Abb. 1.3 Überprüfen der ordnungsgemäßen Funktion des Pre- sidium Duo Testers Testscheibe aus Imitat •...
- Seite 67 Einstellmöglichkeiten durch den Benutzer vorgesehen. Eine selbst durchgeführte Kalibrierung sollte unterbleiben. Um die mit der Kalibrierung verbundenen Risiken zu minimieren, sollten Sie sich im Bedarfsfall mit Presidium unter service@presidium.com.sg oder dem Servicecenter des Unternehmens in Verbindung setzen. Falls der Benutzer eine Neukalibrierung des Gerätes wünscht, trägt der Benutzer die anfallenden Frachtkosten zum/vom Servicecenter.
- Seite 68 Empfohlene Testbedingungen Der Edelstein sollte zur Materialprüfung sauber und trock- en sein. Aufwendige Reinigungsmaßnahmen sind jedoch in der Regel nicht erforderlich.(Abb. 1.6). Abb. 1.6 Die empfohlene Prüftemperatur ist 18°C – 27°C bzw. 65°F – 80°F. Achten Sie darauf, dass sich der Edelstein oder das Schmuckobjekt vor der Messung an die Raumtemperatur angepasst hat.
- Seite 69 Reinigen des Edelsteins vor der Messung Bereiten Sie ein sauberes Tuch vor. Legen Sie den Edelstein behutsam mit einer Pinzette auf einen Tisch (Abb. 1.7). Abb. 1.7 Reiben Sie den Edelstein an dem vorbereiteten Tuch und platzieren Sie den Edelstein auf die Mitte des Messbereichs (Abb.
-
Seite 70: Mit Dem Presidium Duo Tester
2. DURCHFÜHREN EINER MESSUNG mit dem Presidium Duo Tester Setzen Sie die Prüfspitze des Sondierstifts auf den Edelstein. Wenden Sie für korrekte Messergebnisse gerade so viel Druck an, dass die Spitze vollständig in den Teststift geschoben wird. Damit wird ein stetiger, konstanter Kontakt zwischen der Prüfspitze und dem... - Seite 71 Legen Sie den Edelstein auf die metallische Ablage und halten Sie diese mit einer Hand fest, während Sie mit der anderen das Messgerät halten (Abb. 2.2). Abb. 2.2 Hinweis: Steinauflage aus Metall wird nicht von Presidium mitgeliefert. Ausführen einer optischen Materialprüfung mit dem Presidium Duo Tester Ersetzen Sie die Schutzabdeckung durch den Zylinder und drücken Sie die “DISPLAY”-Taste Das Display zeigt “000”...
- Seite 72 Hinweis: Die 7 Imitatsteine wurden anhand der RI-Tafel auf der Rückseite des Gerätes zur Kalibrierung und für Funktionstests des Reflektionssensors verwendet Tipps zum Gebrauch Ihres Presidium Duo Testers Bitte beachten Sie, dass die Prüfspitze bei der erstmaligen Benutzung oder nach einwöchiger Nichtbenutzung mit einem Blatt Papier gereinigt werden sollte, um konsistente und genaue Messungen zu erzielen.
- Seite 73 Wenn gefasste Steine in der Fassung nicht eingebuchtet sind, kann das Reflektionsvermögen nicht geprüft werden. Verwenden Sie eine schwarze Plastikschachtel (z. B. Schmalfilm-Dose) als Alternative zum eingebuchteten Zylinder. Um eine optimale Genauigkeit beim Prüfen sehr kleiner Edelsteine (10 Punkte oder weniger) zu erzielen, muss das Prüfobjekt vor weiteren Tests hinreichend abkühlen.
-
Seite 74: Ablesen Von Messergebnissen Ihres
Lesen Sie den Wert an der höchsten Position ab. • Das Messgerät zeigt alle möglichen Ergeb nisse auf dem Display an. • Der Presidium Duo Tester sollte stets nur zur Art bestimmung eines verdächtigen Steins genutzt werden. • Ein Beispiel für das Ablesen eines Ergebnisses finden Sie untenstehend: Wenn die Anzeige an der oben gezeigten Position stehen bleibt, kann das Prüfobjekt aus Quartz, Amethyst, Citrin,... - Seite 75 Saphir Tanzanit Jadeit Chrysopras Aventurin- Saphir Lolit Jadeit Quartz Saphir Spinel Rubin Spinel Saphir Citrin Rubin Garnet Saphir Topas Topas Aquamarine Saphir Turmalin Topas Amethyst Smaragd Jadeit Topas Citrine Smaragd Garnet Spinel Garnet Jadeit Garnet Edelsteine Glas Die Verwendung der Ergebnisse der thermischen Prüfung dient nur den oben genannten Edelsteinen und hilft dem Juwelier bei der Unterscheidung der verwirrenden Vielfalt gängiger Edelsteine.
-
Seite 76: Wartung Und Pflege Ihres Presidium Duo Testers
4. WARTUNG UND PFLEGE des Presidium Duo Testers • Die Sonde mit der Prüfspitze ist äußerst emp findlich und sollte sorgsam behandelt werden. Achten Sie darauf, die Sonde und die Prüfspitze nicht zu beschädigen. • Entnehmen Sie verbrauchte Batterien aus dem Batteriefach, da Batterien korrodieren oder auslaufen und das Messgerät beschädi gen können. - Seite 119 Manual del usuario para el probador doble Presidium (PDT)
