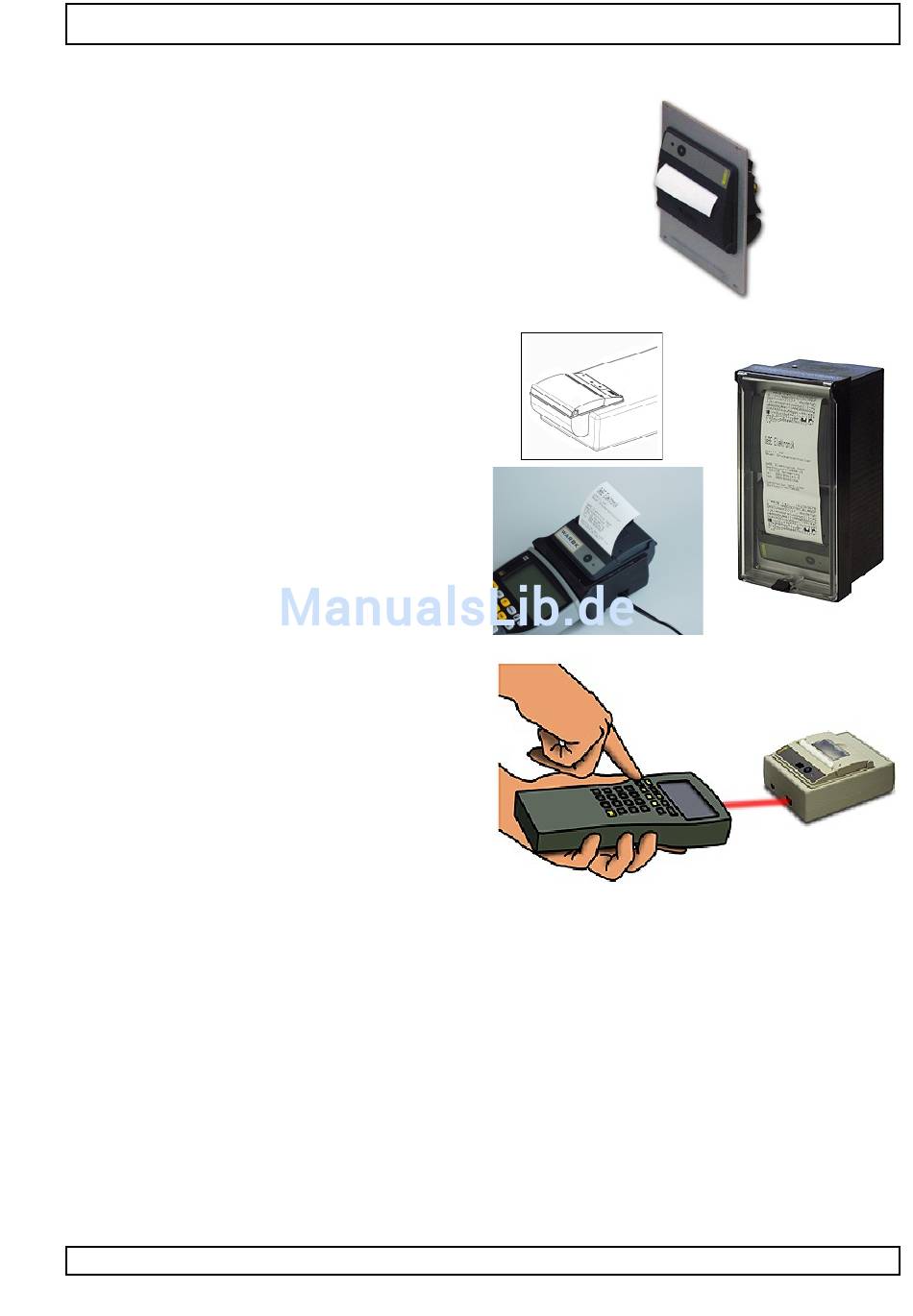

4 Einbaumöglichkeiten
4.1 Einbau in eine Frontplatte
Der Muldendrucker GPT-4352 läßt sich mit zwei Schrau-
ben in einen einfach herzustellenden Ausschnitt einer bis
zu 4mm dicken Frontplatte einbauen. Die Auflagefläche
ist plan. Ringsum hat die Einbaumulde einen kleinen, 1
mm breiten Kragen, der den zwischen Gehäusewand
und Mulde entstehenden Spalt überdeckt.
Die Mulde wird von außen in den Ausschnitt gesteckt
und läßt sich dann leicht an zwei Laschen anschrauben.
Die zwei Bohrungen mit 2,8 mm Durchmesser erlauben
den Einsatz von M2,5 Schrauben.
4.2 Halbeinbau in Kunststoffgehäuse
Wie die nebenstehende Skizze zeigt, lässt sich die
Druckermulde auch in der Kante eines Gehäuses ein-
bauen. Bei dieser Einbauvariante ragt der Teil der Ein-
baumulde, in der sich die Papierrolle befindet, aus dem
Gehäuse heraus. Dadurch bleibt im Gehäuse Platz für
den Einbau anderer Komponenten.
Um den Einbau in verschiedene Gehäuseformen zu er-
möglichen, wurde die Außenwand des Papierbehälters
unterhalb des Auflagekragens glatt belassen. Es kann
etwa die Hälfte der Papiervorratskammer bis zu dem
schräg hinauflaufenden Schlitz, der zur Einführung der
Befestigungslasche dient, genutzt werden, so dass die
Mulde bis zu 19mm aus dem Gehäuse herausragen
kann.
4.3 Einbaubeispiele und Anwendungen
Wie die Bilder zeigen, sind die Einbaumöglichkeiten bei-
nahe unbegrenzt. Der Vorteil der kompakten Thermo-
druckereinbaumulde besteht vor allem darin, auch bei
Applikationen mit kleineren Produktionsstückzahlen die
praktische Easyload Technologie der Druckwerksmecha-
nik zu nutzen.
Zu dem Einbaudrucker liefert GeBE auch einen passen-
den Einbaupapieraufwickler. Wie oben dargestellt kann
ein Drucker mit Präsentierbühne z.B. in einem DIN-
Schalttafeleinbaugehäuse untergebracht werden. Die
Einbaumulde wird auch in der Kleinstdruckerserie
POCKET von GeBE verwendet und eignet sich hervorra-
gend für Handheldcomputer mit angebauter Druckstati-
on.
GeBE E + F GmbH • www.gebe.net • GeBE Dok.Nr.: SMAN-D-412-V4.2 Easy-Loading Thermodrucker GPT-4352(-60)-82
Einbaumöglichkeiten
Zusammenspiel eines Handheldgerätes mit IR-Schnitt-
stelle und einem Pocketdrucker von GeBE
5
