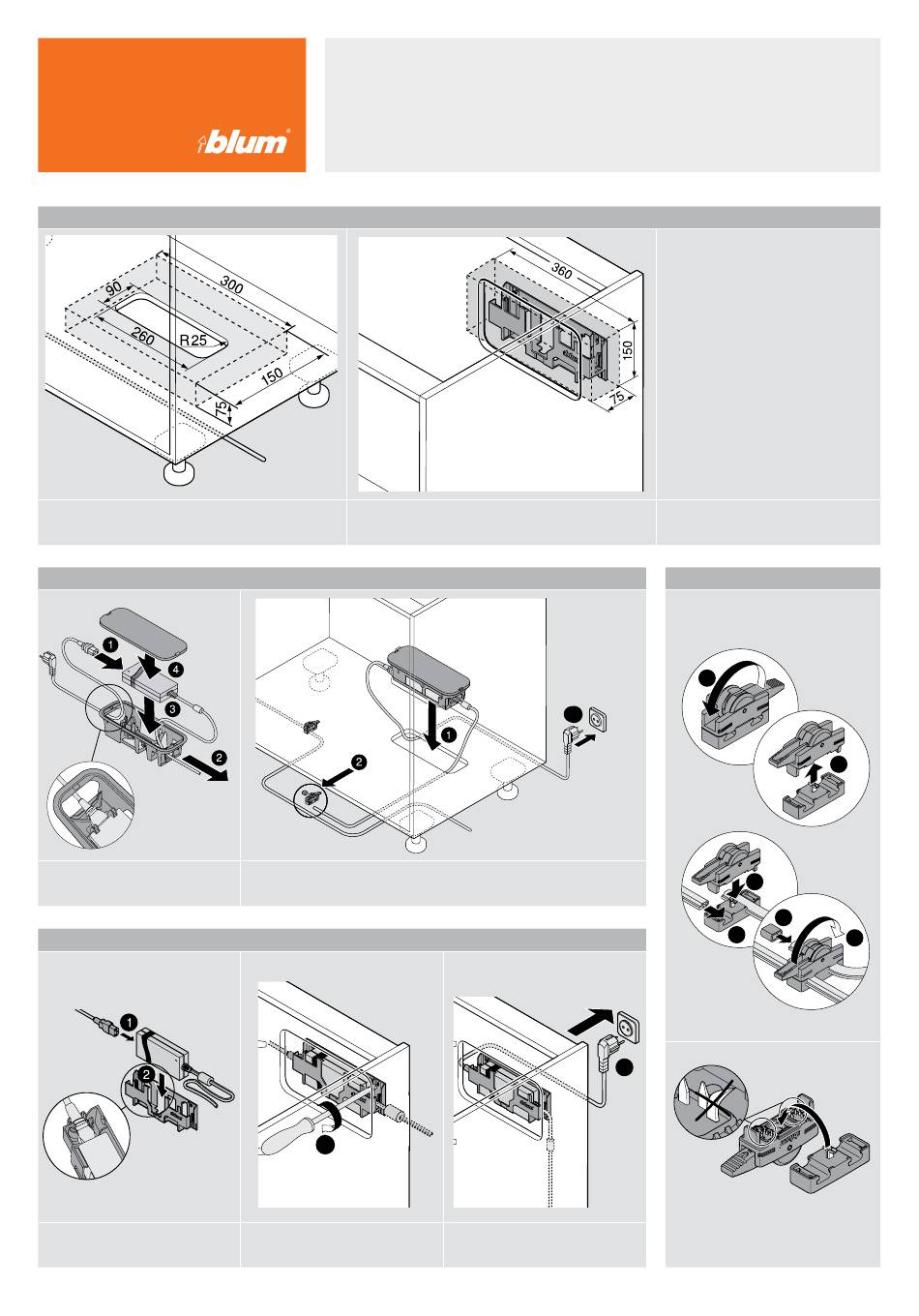

blum SERVO-DRIVE flex Montage Seite 9

SERVO-DRIVE flex
Platzbedarf + Sicherheitsabstand Netzgeräthalterung
Bodenmontage
Netzgeräthalterung – Bodenmontage
Aushängesicherung
Netzgeräthalterung – Wandmontage
Aushängesicherung
Montage Netzgerät
Wandmontage
3
Weitere Infos unter: http://www.lignoshop.de
Hinweis:
30 mm Sicherheitsabstand
von der Unterkante
(Bodenmontage) bzw. der
Vorderkante (Wandmontage)
und den Seitenrändern des
Netzgeräthalters zu benachbar-
ten Elementen einhalten sowie
Luftzirkulation ermöglichen,
sonst droht Überhitzung des
Blum-Netzgerätes.
Montage Verbindungsknoten
1
3 3
3
4
Piercingspitzen nicht beschädigen!
2
4
6
5
25
