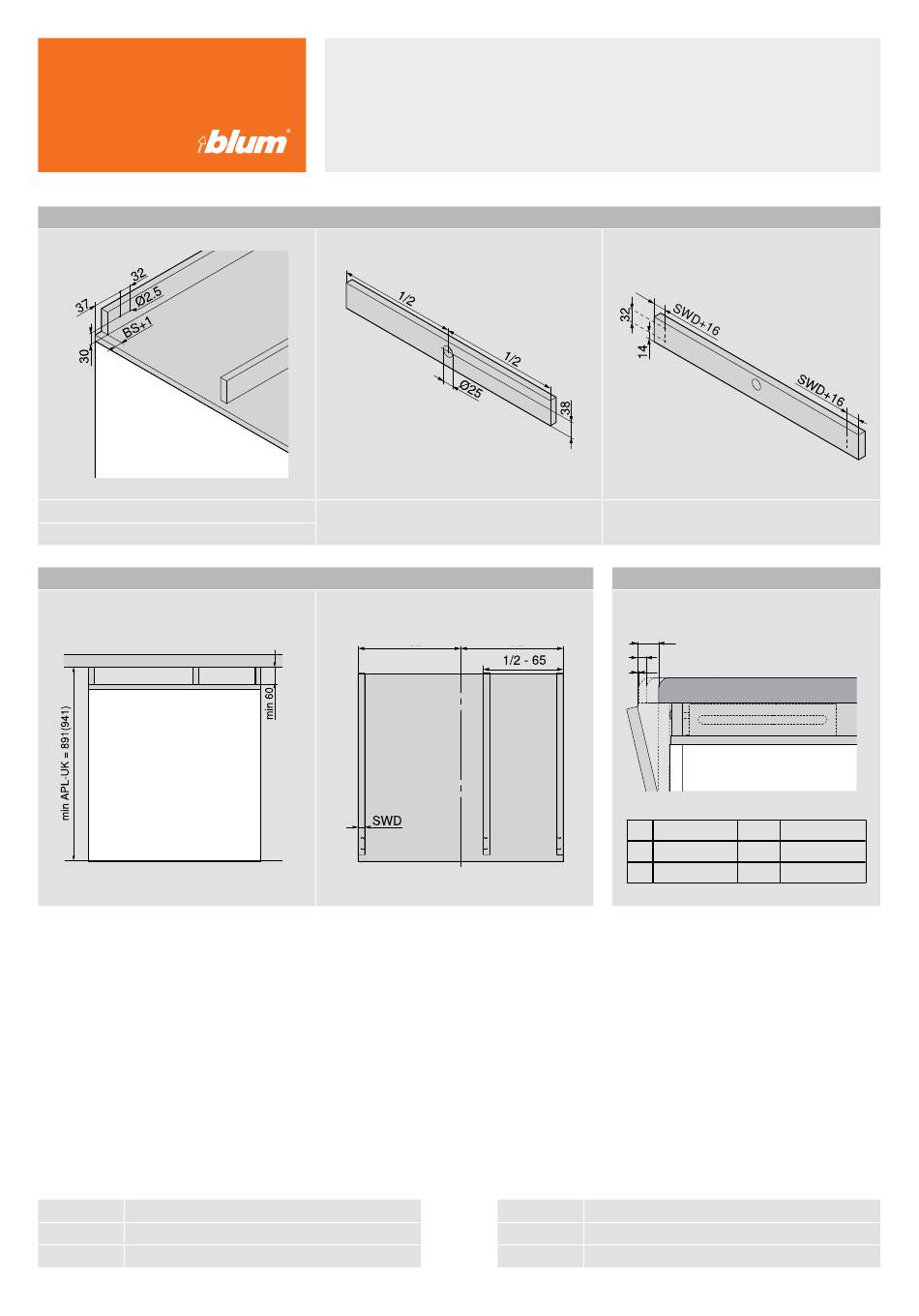

blum SERVO-DRIVE flex Montage Seite 6

SERVO-DRIVE flex
Vorbereitung / Bohrungen
Bohrung für Montageplatte
BS 16-19 mm
Planung Antriebseinheit
NH Nischenhöhe
BS Blendenstärke
SWD Seitenwanddicke
22
Planung und Montage Geschirrspüler
Bohrung Frontblende
Weitere Infos unter: http://www.lignoshop.de
Zugriff bei Arbeitsplatten-Überstand
X
Y
Z
X
Y
Z
APL-UK Arbeitsplatten-Unterkante
APÜ Arbeitsplatten-Überstand
30 mm APÜ 0 mm
10 mm APÜ 20 mm
0 mm APÜ 30 mm
