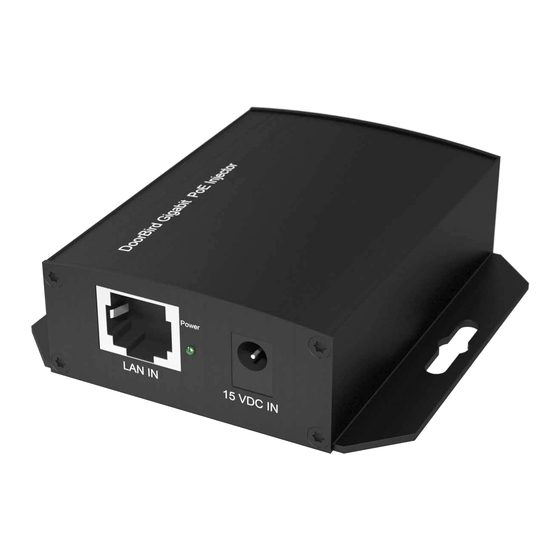

- Seite 1 Installation Manual (Pages 1- 12) GIGABIT POE-INJECTOR A1091 Series Installationsanleitung (Seiten 13-24) GIGABIT POE-INJEKTOR A1091 Serie VERSION 1.00, MIN. HW 1.0...
- Seite 1 Installation Manual (Pages 1- 12) GIGABIT POE-INJECTOR A1091 Series Installationsanleitung (Seiten 13-24) GIGABIT POE-INJEKTOR A1091 Serie VERSION 1.00, MIN. HW 1.0...
- Seite 2 You can always find the most up-to-date version of the installation manual on www.doorbird.com/support To make things easier we use the term “device” for the product „DoorBird Gigabit PoE-Injector A1091“. Liability Every care has been taken in the preparation of this document.
- Seite 3 Notice: Indicates a situation which, if not avoided, could result NOTIC E in damage to property. Important: Indicates significant information which is essential for the product to function correctly. Note: Indicates useful information which helps in getting the most out of the product. Hazard information WARNING ∙...
- Seite 4 WARNING ∙ For safety, approval and licensing reasons (CE/FCC/IC etc.), unauthorized change and/or modification of the device is not permitted. ∙ The device is not a toy; do not allow children to play with it. Do not leave packaging material lying around. Plastic films/bags, pieces of polystyrene, etc.
- Seite 5 ∙ Do not put any metal or flammable material into the device. Fire, electric shock, or device trouble could result. ∙ Existing wiring such as chime wiring, etc. may contain high voltage AC electricity. Damage to the device or electric shock could result. Wiring and installation must be done by a qualified eletrician.
- Seite 6 WARNING ∙ On devices with intercom, be sure to perform a call test with low audio volume on both intercom devices. A sudden call etc. may arrive causing for example damage to your ear. ∙ If the device does not operate properly, unplug the power supply. ∙...
- Seite 7 ∙ Keep the device more than 1 m (3.3') away from microwave, radio, TV, wireless router and any other wireless devices. ∙ On devices with intercom or built-in speaker or built-in microphone or signal transmission functions, keep the wires more than 30 cm (12'') away from AC 100-240 V wiring.
- Seite 8 When transporting the device, use the original packaging or N OTIC E equivalent to prevent damage to the device. Warranty Information For information about the device warranty, see www.doorbird.com/warranty COMPONENTS Contents ∙ 1x Device ∙ 2x Phillips countersunk head screws ∙...
- Seite 9 Please ensure that the upload speed of your Internet connection is at least 0.5 Mbps. You can also carry out a speed test at any time via the DoorBird App. The user experience is only as good as your network speed, network stability and quality of your network components, such as your Internet router and WiFi access points or WiFi repeaters.
- Seite 10 „POE + DATA OUT“ of the device. Connect the spare end of the network cable connected to the RJ45 jack „POE + DATA OUT“ to the product you would like to establish a PoE and network data connection with, e.g. a DoorBird IP Video Door Station, DoorBird 2-Wire Ethernet PoE Converter (Sender) or an IP Camera.
-
Seite 11: Legal Notes
Diagnostic-LEDs. The Diagnostic-LEDs should be active. LEGAL NOTES General remarks 1. DoorBird is a registered trademark of Bird 3. Video, audio and any other surveillance methods Home Automation GmbH. can be regulated by laws that vary from country to country. - Seite 12 Electronic equipment must be disposed e.g. at local collection points for waste electronic equipment in compliance with the Waste Elec trical and Electronic Equipment Directive. Publisher Bird Home Automation GmbH Joachimsthaler Str. 12 10719 Berlin Germany Web: www.doorbird.com Email: hello@doorbird.com...
- Seite 13 Die stets aktuelle Version der Installationsanleitung finden Sie unter www.doorbird.com/de/support Zur Vereinfachung der Begriffe verwenden wir „Gerät“ für das Produkt „DoorBird Gigabit PoE-Injektor A1091“ sowie „mobiles Endgerät“ für ein Smartphone/Tablet. Haftung Die Erstellung dieses Dokuments wurde sorgfältig vorbereitet. Bitte infor- mieren Sie Bird Home Automation GmbH über etwaige Ungenauigkeiten...
-
Seite 14: Gefahrenhinweise
Vorsicht: Weist auf eine gefährliche Situation hin, welche, falls nicht verhindert, zu geringfügiger oder mäßiger Verletzung führen kann. Bitte beachten: Weist auf eine gefährliche Situation hin, NOTIC E welche, falls nicht verhindert, zu Sachschäden führen kann. Wichtig: Weist auf wichtige Informationen hin, die den richtigen Betrieb des Produkts gewährleisten. - Seite 15 WARNUNG ∙ Öffnen Sie das Gerät nicht. In solchen Fällen erlischt jeder Gewähr- leistungsanspruch! Für Folgeschäden übernehmen wir keine Haftung! Das Gerät enthält keine durch den Anwender zu wartenden Teile. Im Fehlerfall lassen Sie das Gerät von einer autorisierten Fachkraft prüfen. ∙...
- Seite 16 ∙ Schließen Sie keinen Anschluss am Gerät an eine Netzstromleitung an. Feuer oder elektrische Stromschläge können die Folge sein. ∙ Stellen Sie sicher, dass das Netzkabel nicht beschädigt oder gequetscht ist. Wenn das Netzkabel gebrochen ist, kann es zu einem Brand oder elektrischen Stromschlag kommen.
- Seite 17 WARNUNG - Orte mit Staub, Öl, Chemikalien, Schwefelwasserstoff (heiße Quellen). - Orte, die extremer Feuchtigkeit und Luftfeuchtigkeit ausgesetzt sind, wie Bäder, Keller, Gewächshäuser, etc. - Orte, an denen die Temperatur extrem niedrig ist, wie z. B. in einem gekühlten Bereich oder vor einer Klimaanlage. - Orte, die Dampf oder Rauch ausgesetzt sind (z.B.
- Seite 18 ∙ Achten Sie darauf, dass das Gerät weder Stößen noch starkem Druck ausgesetzt ist. ∙ Installieren Sie das Gerät nicht an instabilen Halterungen, Oberflächen oder Wänden. Stellen Sie sicher, dass das Material stabil genug ist, um das Gewicht des Geräts zu tragen. ∙...
- Seite 19 Verantwortung liegen; Oder, wenn während der Übertragung ein Fehler oder fehlende Daten auftreten. Transport Bei Bedarf transportieren Sie das Gerät in der Originalverpackung N OTIC E oder einer entsprechenden Verpackung, so dass Schäden vermie- den werden. Gewährleistung Informationen zur Gewährleistung des Geräts finden Sie unter www.doorbird.com/de/warranty...
- Seite 20 Sie mit PoE und Netz- werkdaten versorgen möchten. Schraubenlöcher Zwei Schraubenlöcher, um das Gerät an einer Wand oder Decke zu montieren. VIDEOS Sie können die Installation durch unsere Installationsvideos auf www.doorbird.com/de/support begleiten lassen. In den Videos wird jeder Installationsschritt einzeln und gut dokumentiert dargestellt.
-
Seite 21: Schritt 1: Strom Abschalten
Verwendungsart zugelassen sind. Netzwerkgeschwindigkeit und Netzwerkkomponenten Stellen Sie sicher, dass Ihre Internetverbindung über mindestens 0,5 Mbit/s Uploadgeschwindigkeit verfügt. Sie können über die DoorBird App jederzeit auch einen Geschwindigkeitstest durchführen. Das Nutzererlebnis ist nur so gut wie die Netzwerkgeschwindigkeit, Netzwerkstabilität und Qualität Ihrer Netzwerkkomponenten, wie z.B. -
Seite 22: Schritt 4: Installation Des Empfängers
„POE + DATA OUT“ des Gerät verbunden haben, mit dem Produkt, mit dem Sie eine PoE und Netzwerkdatenverbindung aufbauen möchten, z.B. eine DoorBird IP Video Türstation, DoorBird 2-Draht Ethernet PoE Konverter (Sender) oder IP Kamera. Es muss zwingend ein Cat.5 Netzwerkkabel oder besser zum Einsatz kommen, um es mit den Buchsen „LAN IN“... -
Seite 23: Diagnose-Leds
RECHTLICHE HINWEISE lich in der EU, wenn der festgestellte Internet Allgemeines IP-Adressen Standort des Geräts in der EU ist. 1. DoorBird ist ein registriertes Warenzeichen der Das Rechenzentrum wird nach strengsten Sicher- Bird Home Automation GmbH. heitsstandards betrieben. 2. Apple, das Apple Logo, Mac, Mac OS, Macintosh, 3. - Seite 24 Gerät nicht im Hausmüll entsorgen! Elektronische Geräte sind entsprechend der Richtlinie über Elektro- und Elektronik Altgeräte zu entsorgen, z.B. über die örtlichen Sammelstellen für Elektro- nik- Altgeräte. Herausgeber Bird Home Automation GmbH Joachimsthaler Str. 12 10719 Berlin Deutschland Web: www.doorbird.com Email: hello@doorbird.com...
