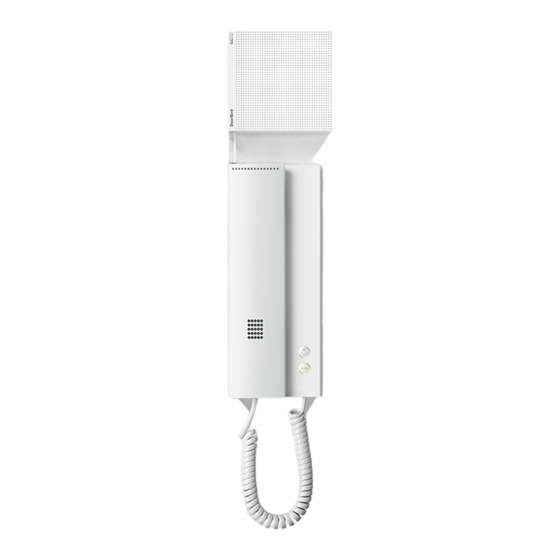

DoorBird D301 Serie Installationsanleitung
Türsprechanlagen
ip upgrade
Verwandte Anleitungen für DoorBird D301 Serie
Inhaltszusammenfassung für DoorBird D301 Serie
- Seite 1 Installation Manual (Pages 2-16) DOOR INTERCOM IP UPGRADE D301x Series Installationsanleitung (Seite 17-32) TÜRSPRECHANLAGEN IP UPGRADE D301x Serie VERSION 1.1, MIN HW 1.00...
- Seite 18 Die stets aktuelle Version der Installationsanleitung finden Sie unter www.doorbird.com/de/support Zur Vereinfachung der Begriffe verwenden wir „Gerät“ für das Produkt „DoorBird D301“ sowie „mobiles Endgerät“ für ein Smartphone/Tablet. Haftung Die Erstellung dieses Dokuments wurde sorgfältig vorbereitet. Bitte infor- mieren Sie Bird Home Automation GmbH über etwaige Ungenauigkeiten oder Unterlassungen.
- Seite 19 Vorsicht: Weist auf eine gefährliche Situation hin, welche, falls nicht verhindert, zu geringfügiger oder mäßiger Verletzung führen kann. Bitte beachten: Weist auf eine gefährliche Situation hin, NOTIC E welche, falls nicht verhindert, zu Sachschäden führen kann. Wichtig: Weist auf wichtige Informationen hin, die den richtigen Betrieb des Produkts gewährleisten.
- Seite 20 WARNUNG ∙ Öffnen Sie das Gerät nicht. In solchen Fällen erlischt jeder Gewähr- leistungsanspruch! Für Folgeschäden übernehmen wir keine Haftung! Das Gerät enthält keine durch den Anwender zu wartenden Teile. Im Fehlerfall lassen Sie das Gerät von einer autorisierten Fachkraft prüfen. ∙...
- Seite 21 ∙ Schließen Sie keinen Anschluss am Gerät an eine Netzstromleitung an. Feuer oder elektrische Stromschläge können die Folge sein. ∙ Stellen Sie sicher, dass das Netzkabel nicht beschädigt oder gequetscht ist. Wenn das Netzkabel gebrochen ist, kann es zu einem Brand oder elektrischen Stromschlag kommen.
- Seite 22 WARNUNG - Orte mit Staub, Öl, Chemikalien, Schwefelwasserstoff (heiße Quellen). - Orte, die extremer Feuchtigkeit und Luftfeuchtigkeit ausgesetzt sind, wie Bäder, Keller, Gewächshäuser, etc. - Orte, an denen die Temperatur extrem niedrig ist, wie z. B. in einem gekühlten Bereich oder vor einer Klimaanlage. - Orte, die Dampf oder Rauch ausgesetzt sind (z.B.
- Seite 23 ∙ Achten Sie darauf, dass das Gerät weder Stößen noch starkem Druck ausgesetzt ist. ∙ Installieren Sie das Gerät nicht an instabilen Halterungen, Oberflächen oder Wänden. Stellen Sie sicher, dass das Material stabil genug ist, um das Gewicht des Geräts zu tragen. ∙...
- Seite 24 Verantwortung liegen; Oder, wenn während der Übertragung ein Fehler oder fehlende Daten auftreten. Transport Bei Bedarf transportieren Sie das Gerät in der Originalverpackung NOTIC E oder einer entsprechenden Verpackung, so dass Schäden ver- mieden werden. Gewährleistung Informationen zur Gewährleistung des Geräts finden Sie unter www.doorbird.com/de/warranty...
-
Seite 25: Kompatibilitätscheck
KOMPATIBILITÄTSCHECK Gehäusefront prüfen Die Marke der Innenstation ist meist auf die Gehäuse front aufgedruckt. Innenstation öffnen In einigen Fällen steht die Marke oder die Modell- bezeichnung nur im Inneren des Gehäuses. Bei den meisten Modellen ist die Gehäusefront der Innenstation nur mit einem Klipp befestigt. - Seite 26 KOMPONENTEN Inhalt ∙ 1x Bohrschablone ∙ 1x Gerät ∙ 1x Installationsanleitung ∙ 1x Steckernetzteil mit vier Landesadaptern ∙ 1x Quickstartanleitung mit Digital Passport ∙ 1x Universal Anschlusskabel (~ 42 cm) mit 12 Adern ∙ 1x Kleinteile GERÄT Rückseite 1) Montagepunkte Um das Gerät an einer Wand oder Decke mit Senkkopf - schrauben zu montieren...
-
Seite 27: Schritt 1: Montageort Festlegen
Verwendungsart zugelassen sind. Netzwerkgeschwindigkeit und Netzwerkkomponenten Stellen Sie sicher, dass Ihre Internetverbindung über mindestens 0,5 Mbit/s Uploadgeschwindigkeit verfügt. Sie können über die DoorBird App jederzeit auch einen Geschwindigkeitstest durchführen. Das Nutzererlebnis ist nur so gut wie die Netzwerkgeschwindigkeit, Netzwerkstabilität und Qualität Ihrer Netzwerkkomponenten, wie z.B. -
Seite 28: Schritt 2: Dübel Und Schrauben
Option 2: Stromversorgung per PoE Zur Stromversorgung des Geräts per PoE-Switch (z.B. D-Link DGS-1008P) oder PoE-Injektor (z.B. DoorBird Gigabit PoE Injektor A1091) nach PoE Stan- dard IEEE 802.3af Mode A werden die vier Drähte mit den Nummern 1, 2, 3... -
Seite 29: Schritt 4: Gerät Anschliessen
Stromnetz. 2. Führen Sie das Netzwerkkabel zum Montageort des Geräts. Weiterführende Informationen zu PoE finden Sie hier: http://www.doorbird.com/de/poe SCHRITT 4: GERÄT ANSCHLIESSEN Das Gerät verfügt für ein komfortables und sicheres Anschließen der Kabel und Drähte über beschriftete Anschlussbuchsen. Sie können jetzt alle erfor- derlichen Kabel und Drähte mit dem Gerät verbinden. - Seite 30 PoE. 1 ... 12 Türsprechanlagenkommunikationsbus. Verwenden Sie das “Universal Anschluss kabel”. Die DoorBird App erklärt später, wie Sie dieses anzuschließen haben (SCHRITT 6). Bitte gehen Sie sorgsam beim Anschluss der Kabel und Drähte vor, NOTIC E ein falscher Anschluss kann das Gerät zerstören. Drähte ohne Isolierungen dürfen nicht aus dem grünen Schraubklemmenblock...
-
Seite 31: Schritt 6: Download Und Installation Der App
Gerät angeschlossen haben. SCHRITT 6: DOWNLOAD UND INSTALLATION DER APP Laden Sie sich die App „DoorBird“ von Bird Home Automation aus dem Apple App Store bzw. Google Play Store auf Ihr mobiles Endgerät. Die stets aktuelle Version der App-Bedienungsanleitung finden Sie unter www.doorbird.com/de/support... -
Seite 32: Diagnose-Led
Scannen Sie den QR-Code „App Benutzer“ auf dem beiliegenden „Digital Passport“. Falls Sie Probleme beim Hinzufügen des Geräts zur App haben, prüfen Sie bitte, ob das Gerät online ist (www.doorbird.com/de/checkonline). Sollte das Gerät nicht online sein, prüfen Sie bitte die Netzwerkverbindung und Strom- versorgung des Geräts. -
Seite 33: Technische Daten
Abmessung: Unterstützte Türsprechanlagen: 125 x 119 x 26 mm (H x B x T) Siehe: 4,92 x 4,68 x 1,02 in (H x B x T) www.doorbird.com/de/d301 Anschlüsse: WLAN: • RJ45 für LAN/PoE 2.4 GHz, 802.11 b/g/n, interne • 15 V DC Eingang (+, -) Antenne •... -
Seite 34: Rechtliche Hinweise
RECHTLICHE HINWEISE Allgemeines · In vielen Ländern dürfen Videobild und 1. DoorBird ist ein registriertes Warenzeichen der Sprache erst dann übertragen werden, wenn Bird Home Automation GmbH. ein Besucher geklingelt hat (Datenschutz, 2. Apple, das Apple Logo, Mac, Mac OS, Macintosh,... - Seite 35 Gerät nicht im Hausmüll entsorgen! Elektro- nische Geräte sind entsprechend der Richtlinie über Elektro- und Elektronik-Altgeräte zu entsor- gen, z.B. über die örtlichen Sammelstellen für Elektronik -Altgeräte. Herausgeber Bird Home Automation GmbH Joachimsthaler Str. 12 10719 Berlin Deutschland Web: www.doorbird.com Email: hello@doorbird.com...
- Seite 36 www.doorbird.com...
