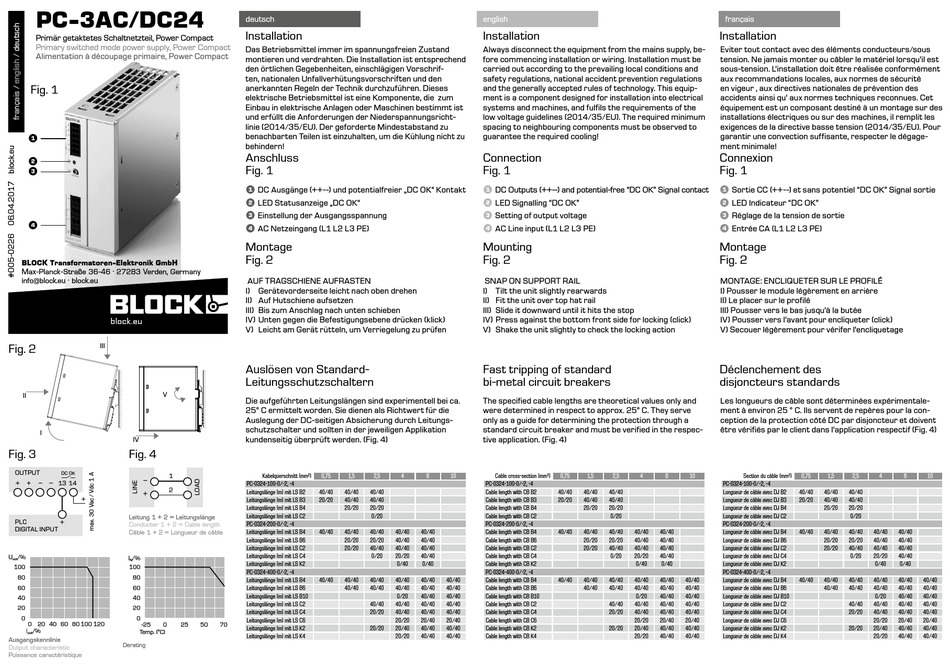

Block PC-3AC/DC24 Bedienungsanleitung

PC-3AC/DC24
Primär getaktetes Schaltnetzteil, Power Compact
Primary switched mode power supply, Power Compact
Alimentation à découpage primaire, Power Compact
Fig. 1
1
2
3
4
BLOCK Transformatoren-Elektronik GmbH
Max-Planck-Straße 36-46 . 27283 Verden, Germany
info@block.eu . block.eu
block.eu
Fig. 2 III
V
II
I
IV
Fig. 3 Fig. 4
OUTPUT
DC OK
1
–
+ + – – 13 14
2
+
Leitung 1 + 2 = Leitungslänge
PLC
Conducter 1 + 2 = Cable length
DIGITAL INPUT
Câble 1 + 2 = Longueur de câble
U /%
I /%
out
N
100 100
80 80
60 60
40 40
20 20
0 0
0 20 40 60 80 100 120 -25 0 25
I /% Temp. (°C)
out
Ausgangskennlinie
Derating
Output characteristic
Puissance caractéristique
deutsch
Installation
Das Betriebsmittel immer im spannungsfreien Zustand
montieren und verdrahten. Die Installation ist entsprechend
den örtlichen Gegebenheiten, einschlägigen Vorschrif-
ten, nationalen Unfallverhütungsvorschriften und den
anerkannten Regeln der Technik durchzuführen. Dieses
elektrische Betriebsmittel ist eine Komponente, die zum
Einbau in elektrische Anlagen oder Maschinen bestimmt ist
und erfüllt die Anforderungen der Niederspannungsricht-
linie (2014/35/EU). Der geforderte Mindestabstand zu
benachbarten Teilen ist einzuhalten, um die Kühlung nicht zu
behindern!
Anschluss
Fig. 1
1
DC Ausgänge (++--) und potentialfreier „DC OK" Kontakt
2
LED Statusanzeige „DC OK"
3
Einstellung der Ausgangsspannung
4
AC Netzeingang (L1 L2 L3 PE)
Montage
Fig. 2
AUF TRAGSChIENE AUFRASTEN
I) Gerätevorderseite leicht nach oben drehen
II) Auf hutschiene aufsetzen
III) Bis zum Anschlag nach unten schieben
IV) Unten gegen die Befestigungsebene drücken (klick)
V) Leicht am Gerät rütteln, um Verriegelung zu prüfen
Auslösen von Standard-
Leitungsschutzschaltern
Die aufgeführten Leitungslängen sind experimentell bei ca.
25° C ermittelt worden. Sie dienen als Richtwert für die
Auslegung der DC-seitigen Absicherung durch Leitungs-
schutzschalter und sollten in der jeweiligen Applikation
kundenseitig überprüft werden. (Fig. 4)
Kabelquerschnitt (mm²) Kabelquerschnitt (mm²) 0,75 0,75 1,5 1,5 2,5
PC-0324-100-0/-2, -4 PC-0124-050-0
Leitungslänge mit LS B2 Leitungslänge (m) mit LS B2 40/40 20 m 40/40 40 m 40/40
Leitungslänge (m) mit LS B3 Leitungslänge mit LS B3 20/20 20 m 40/40 40 m 40/40
Leitungslänge (m) mit LS B4 Leitungslänge mit LS B4 20/20 20 m 20/20
Leitungslänge (m) mit LS C2 PC-0124-100-0 0/20
Leitungslänge mit LS B2 PC-0324-200-0/-2, -4 20 m 40 m
Leitungslänge mit LS B3 Leitungslänge (m) mit LS B4 40/40 20 m 40/40 40 m 40/40
Leitungslänge (m) mit LS B6 Leitungslänge mit LS B4 20 m 20/20 20 m 20/20
Leitungslänge mit LS B6 Leitungslänge (m) mit LS C2 20/20 40/40
Leitungslänge (m) mit LS C4 Leitungslänge mit LS C2 20 m 0/20
Leitungslänge (m) mit LS K2 PC-0124-200-0
Leitungslänge mit LS B2 PC-0324-400-0/-2, -4 40 m 40 m
Leitungslänge (m) mit LS B4 Leitungslänge mit LS B3 40/40 20 m 40/40 40 m 40/40
Leitungslänge (m) mit LS B6 Leitungslänge mit LS B4 20 m 40/40 40 m 40/40
Leitungslänge mit LS B6 Leitungslänge (m) mit LS B10
Leitungslänge (m) mit LS C2 Leitungslänge mit LS C2 20 m 40/40
Leitungslänge mit LS C4 Leitungslänge (m) mit LS C4 20/20
Leitungslänge mit LS C6 Leitungslänge (m) mit LS C6
50 70
Leitungslänge mit LS K2 Leitungslänge (m) mit LS K2 20/20
Leitungslänge mit LS K4 Leitungslänge (m) mit LS K4
english
Installation
Always disconnect the equipment from the mains supply, be-
fore commencing installation or wiring. Installation must be
carried out according to the prevailing local conditions and
safety regulations, national accident prevention regulations
and the generally accepted rules of technology. This equip-
ment is a component designed for installation into electrical
systems and machines, and fulfils the requirements of the
low voltage guidelines (2014/35/EU). The required minimum
spacing to neighbouring components must be observed to
guarantee the required cooling!
Connection
Fig. 1
1
DC Outputs (++--) and potential-free "DC OK" Signal contact
2
LED Signalling "DC OK"
3
Setting of output voltage
4
AC Line input (L1 L2 L3 PE)
Mounting
Fig. 2
SNAP ON SUPPORT RAIL
I) Tilt the unit slightly rearwards
II) Fit the unit over top hat rail
III) Slide it downward until it hits the stop
IV) Press against the bottom front side for locking (click)
V) Shake the unit slightly to check the locking action
Fast tripping of standard
bi-metal circuit breakers
The specified cable lengths are theoretical values only and
were determined in respect to approx. 25° C. They serve
only as a guide for determining the protection through a
standard circuit breaker and must be verified in the respec-
tive application. (Fig. 4)
2,5 4 4 6 6 10 Cable cross-section (mm²) 0,75
PC-0324-100-0/-2, -4
40 m Cable length with CB B2 40/40
40 m Cable length with CB B3 20/20
40 m Cable length with CB B4
Cable length with CB C2
40 m PC-0324-200-0/-2, -4
40 m 40/40 40/40 Cable length with CB B4 40/40
40 m 40/40 40/40 Cable length with CB B6
20 m 40/40 40/40 Cable length with CB C2
20 m 20/20 40/40 Cable length with CB C4
0/40 0/40 Cable length with CB K2
40 m 40 m 40 m PC-0324-400-0/-2, -4
40 m 40/40 40 m 40/40 40 m 40/40 Cable length with CB B4 40/40
40 m 40/40 40 m 40/40 40 m 40/40 Cable length with CB B6
20 m 0/20 20 m 40/40 40 m 40/40 Cable length with CB B10
40 m 40/40 40 m 40/40 40 m 40/40 Cable length with CB C2
20 m 40/40 20 m 40/40 40 m 40/40 Cable length with CB C4
20/20 20 m 20/40 20 m 20/40 Cable length with CB C6
20/40 40 m 40/40 40 m 40/40 Cable length with CB K2
20/20 40/40 20 m 40/40 Cable length with CB K4
français
Installation
Eviter tout contact avec des éléments conducteurs/sous
tension. Ne jamais monter ou câbler le matériel lorsqu'il est
sous-tension. L'installation doit être réalisée conformément
aux recommandations locales, aux normes de sécurité
en vigeur , aux directives nationales de prévention des
accidents ainsi qu' aux normes techniques reconnues. Cet
équipement est un composant destiné à un montage sur des
installations électriques ou sur des machines, il remplit les
exigences de la directive basse tension (2014/35/EU). Pour
garantir une convection suffisante, respecter le dégage-
ment minimale!
Connexion
Fig. 1
1
Sortie CC (++--) et sans potentiel "DC OK" Signal sortie
2
LED Indicateur "DC OK"
3
Réglage de la tension de sortie
4
Entrée CA (L1 L2 L3 PE)
Montage
Fig. 2
MONTAGE: ENCLIqUETER SUR LE PROFILé
I) Pousser le module légèrement en arrière
II) Le placer sur le profilé
III) Pousser vers le bas jusqu'à la butée
IV) Pousser vers l'avant pour encliqueter (click)
V) Secouer légèrement pour vérifer l'encliquetage
Déclenchement des
disjoncteurs standards
Les longueurs de câble sont déterminées expérimentale-
ment à environ 25 ° C. Ils servent de repères pour la con-
ception de la protection côté DC par disjoncteur et doivent
être vérifiés par le client dans l'application respectif (Fig. 4)
1,5 2,5 4 6 10 Section du câble (mm²)
PC-0324-100-0/-2, -4
40/40 40/40 Longueur de câble avec DJ B2
40/40 40/40 Longueur de câble avec DJ B3
20/20 20/20 Longueur de câble avec DJ B4
0/20 Longueur de câble avec DJ C2
PC-0324-200-0/-2, -4
40/40 40/40 40/40 40/40 Longueur de câble avec DJ B4
20/20 20/20 40/40 40/40 Longueur de câble avec DJ B6
20/20 40/40 40/40 40/40 Longueur de câble avec DJ C2
0/20 20/20 40/40 Longueur de câble avec DJ C4
0/40 0/40 Longueur de câble avec DJ K2
PC-0324-400-0/-2, -4
40/40 40/40 40/40 40/40 40/40 Longueur de câble avec DJ B4
40/40 40/40 40/40 40/40 40/40 Longueur de câble avec DJ B6
0/20 40/40 40/40 Longueur de câble avec DJ B10
40/40 40/40 40/40 40/40 Longueur de câble avec DJ C2
20/20 40/40 40/40 40/40 Longueur de câble avec DJ C4
20/20 20/40 20/40 Longueur de câble avec DJ C6
20/20 20/40 40/40 40/40 Longueur de câble avec DJ K2
20/20 40/40 40/40 Longueur de câble avec DJ K4
0,75 1,5 2,5 4 6 10
40/40 40/40 40/40
20/20 40/40 40/40
20/20 20/20
0/20
40/40 40/40 40/40 40/40 40/40
20/20 20/20 40/40 40/40
20/20 40/40 40/40 40/40
0/20 20/20 40/40
0/40 0/40
40/40 40/40 40/40 40/40 40/40 40/40
40/40 40/40 40/40 40/40 40/40
0/20 40/40 40/40
40/40 40/40 40/40 40/40
20/20 40/40 40/40 40/40
20/20 20/40 20/40
20/20 20/40 40/40 40/40
20/20 40/40 40/40
