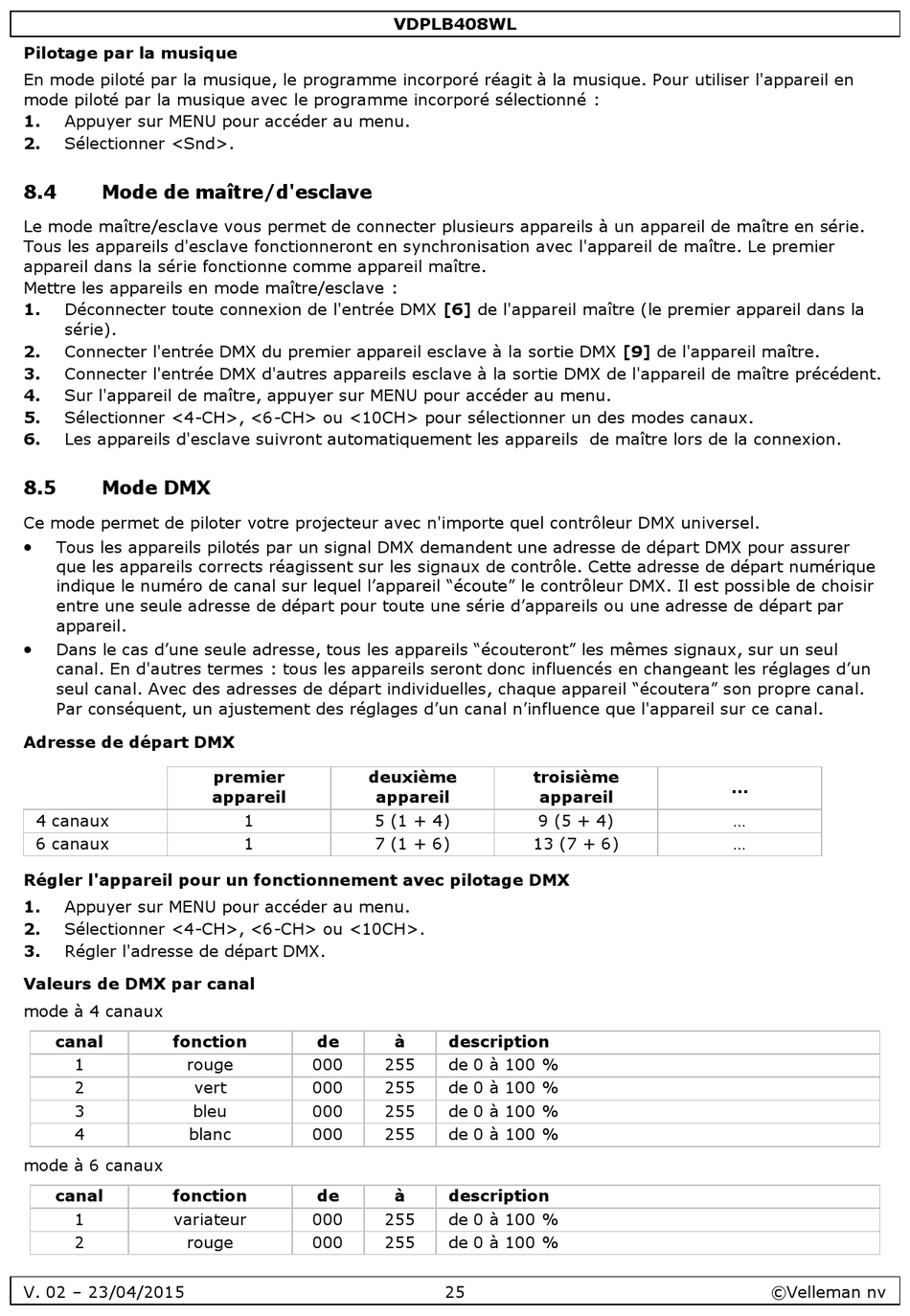

Pilotage par la musique
En mode piloté par la musique, le programme incorporé réagit à la musique. Pour utiliser l'appareil en
mode piloté par la musique avec le programme incorporé sélectionné :
1.
Appuyer sur MENU pour accéder au menu.
2.
Sélectionner <Snd>.
8.4
Mode de maître/d'esclave
Le mode maître/esclave vous permet de connecter plusieurs appareils à un appareil de maître en série.
Tous les appareils d'esclave fonctionneront en synchronisation avec l'appareil de maître. Le premier
appareil dans la série fonctionne comme appareil maître.
Mettre les appareils en mode maître/esclave :
1.
Déconnecter toute connexion de l'entrée DMX [6] de l'appareil maître (le premier appareil dans la
série).
2.
Connecter l'entrée DMX du premier appareil esclave à la sortie DMX [9] de l'appareil maître.
3.
Connecter l'entrée DMX d'autres appareils esclave à la sortie DMX de l'appareil de maître précédent.
4.
Sur l'appareil de maître, appuyer sur MENU pour accéder au menu.
5.
Sélectionner <4-CH>, <6-CH> ou <10CH> pour sélectionner un des modes canaux.
6.
Les appareils d'esclave suivront automatiquement les appareils de maître lors de la connexion.
8.5
Mode DMX
Ce mode permet de piloter votre projecteur avec n'importe quel contrôleur DMX universel.
Tous les appareils pilotés par un signal DMX demandent une adresse de départ DMX pour assurer
que les appareils corrects réagissent sur les signaux de contrôle. Cette adresse de départ numérique
indique le numéro de canal sur lequel l'appareil "écoute" le contrôleur DMX. Il est possible de choisir
entre une seule adresse de départ pour toute une série d'appareils ou une adresse de départ par
appareil.
Dans le cas d'une seule adresse, tous les appareils "écouteront" les mêmes signaux, sur un seul
canal. En d'autres termes : tous les appareils seront donc influencés en changeant les réglages d'un
seul canal. Avec des adresses de départ individuelles, chaque appareil "écoutera" son propre canal.
Par conséquent, un ajustement des réglages d'un canal n'influence que l'appareil sur ce canal.
Adresse de départ DMX
4 canaux
6 canaux
Régler l'appareil pour un fonctionnement avec pilotage DMX
1.
Appuyer sur MENU pour accéder au menu.
2.
Sélectionner <4-CH>, <6-CH> ou <10CH>.
3.
Régler l'adresse de départ DMX.
Valeurs de DMX par canal
mode à 4 canaux
canal
fonction
1
rouge
2
vert
3
bleu
4
blanc
mode à 6 canaux
canal
fonction
1
variateur
2
rouge
V. 02 – 23/04/2015
premier
deuxième
appareil
appareil
1
5 (1 + 4)
1
7 (1 + 6)
de
000
000
000
000
de
000
000
VDPLB408WL
troisième
appareil
9 (5 + 4)
13 (7 + 6)
à
description
255
de 0 à 100 %
255
de 0 à 100 %
255
de 0 à 100 %
255
de 0 à 100 %
à
description
255
de 0 à 100 %
255
de 0 à 100 %
25
...
...
...
©Velleman nv
