revolt PB-110.echo Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieser Powerbank. Dank Ihr können
Sie Ihren Amazon Echo auch unterwegs genießen. Oder
verwenden Sie sie als gewöhnliche Powerbank auf. Bitte lesen
Sie diese Bedienungsanleitung und befolgen Sie die
aufgeführten Hinweise und Tipps, damit Sie Ihre neue
Powerbank optimal einsetzen können.
Lieferumfang

2in1-Powerbank PB-110.echo

Ladekabel (USB auf Micro-USB)
 Silikon-Tragegurt

Bedienungsanleitung
Zusätzlich benötigt:
Amzaon Echo (kein Dot), USB-Netzteil (z.B. SD-2201)
Technische Daten
Li-Po-Akku 10.000 mAh
Micro-USB 5 V DC / 2 A
Eingang
Echo-Buchse 15 V DC / 1,4 A
USB 5 V DC / 2,4 A
Ausgang
Echo-Stecker 15 V DC / 1,4 A
Micro-USB 5 Stunden
Ladezeit
Echo-Buchse 4 Stunden
Betriebszeit
8 Stunden
(bei 75% Lautstärke)
Maße (Ø x H) 102 x 50 mm
Gewicht 290 g

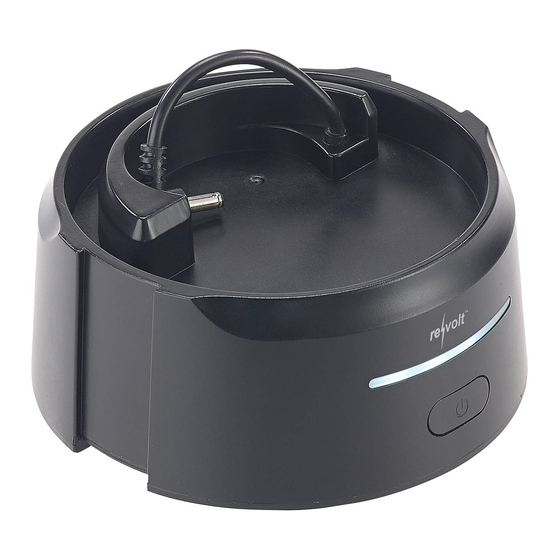

Produktdetails
1
3
1 Echo-Stecker 3 Ein/Aus-Taste
2 Akku-LEDs
Kundenservice: 07631 / 360 – 350
Importiert von:
PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
für Amazon Echo und USB-Geräte, 10.000 mAh, Tragegurt
4 Micro-USB-Buchse
5 USB-Buchse
Powerbank laden
HINWEIS:
Laden Sie Ihre Powerbank vor dem ersten Gebrauch
mindestens acht Stunden lang auf.
Ihre Powerbank kann entweder über die Micro-USB-Buchse
oder über die Echo-Buchse geladen werden. Die Akku-LEDs
blinken während des Ladevorgangs. Der Akku ist vollständig
geladen, wenn alle Akku-LEDs dauerhaft leuchten.
Micro-USB
Verbinden Sie das mitgelieferte Ladekabel mit der
Micro-USB-Buchse Ihrer Powerbank und einem geeigneten
USB-Netzteil oder dem USB-Port eines eingeschalteten
Computers.
USB-Netzteil
Echo-Buchse
Verbinden Sie das Echo-Stromkabel (nicht im Lieferumfang
enthalten) mit der Echo-Buchse Ihrer Powerbank und einer
geeigneten Steckdose.
2
2in1-Powerbank PB-110.echo
4 5 6
6 Echo-Buchse
Computer
Bedienungsanleitung – Seite 1
Akku-LEDs
Die Akku-LEDs zeigen die Kapazität Ihrer Powerbank an:
Anzahl LEDs
1
2
3
4
Geräte aufladen
HINWEIS:
Kurz nach dem Drücken der Ein/Aus-Taste erlischt die
Akku-LED. Drücken Sie die Ein/Aus-Taste erneut, um
die Akku-Kapazität Ihrer Powerbank erneut
anzuzeigen.
HINWEIS:
Amazon Echo und Mobilgerät können gleichzeitig
aufgeladen werden.
Amazon Echo laden
1. Stellen Sie Ihre Powerbank auf einen ebenen, festen
Untergrund, der das Gewicht von Powerbank und Amazon
Echo tragen kann.
2. Verbinden Sie den Echo-Stecker Ihrer Powerbank mit
Amazon Echo.
3. Stellen Sie Amazon Echo passend auf Ihre Powerbank.
4. Drücken Sie die Ein/Aus-Taste. Amazon Echo wird geladen.
5. Schalten Sie Ihre Powerbank nach dem Ladevorgang aus,
indem Sie die Ein/Aus-Taste fünf Sekunden gedrückt halten.
Mobilgerät laden
1. Verbinden Sie das mitgelieferte Ladekabel mit der USB-
Buchse Ihrer Powerbank und dem zu ladenden Mobilgerät.
2. Drücken Sie die Ein/Aus-Taste. Das Mobilgerät wird
aufgeladen.
3. Schalten Sie Ihre Powerbank nach dem Ladevorgang aus,
indem Sie die Ein/Aus-Taste fünf Sekunden gedrückt halten.
Tragegurt anbringen
Bringen Sie den mitgelieferten Tragegurt an, damit Sie Amazon
Echo auch unterwegs sicher genießen können.
1. Verbinden Sie den Echo-Stecker mit Amazon Echo.
© REV1 – 07.06.2017 – BS//SL
ZX-2817-675
Akku-Kapazität
< 25 %
25-50 %
50-75 %
75-100 %
