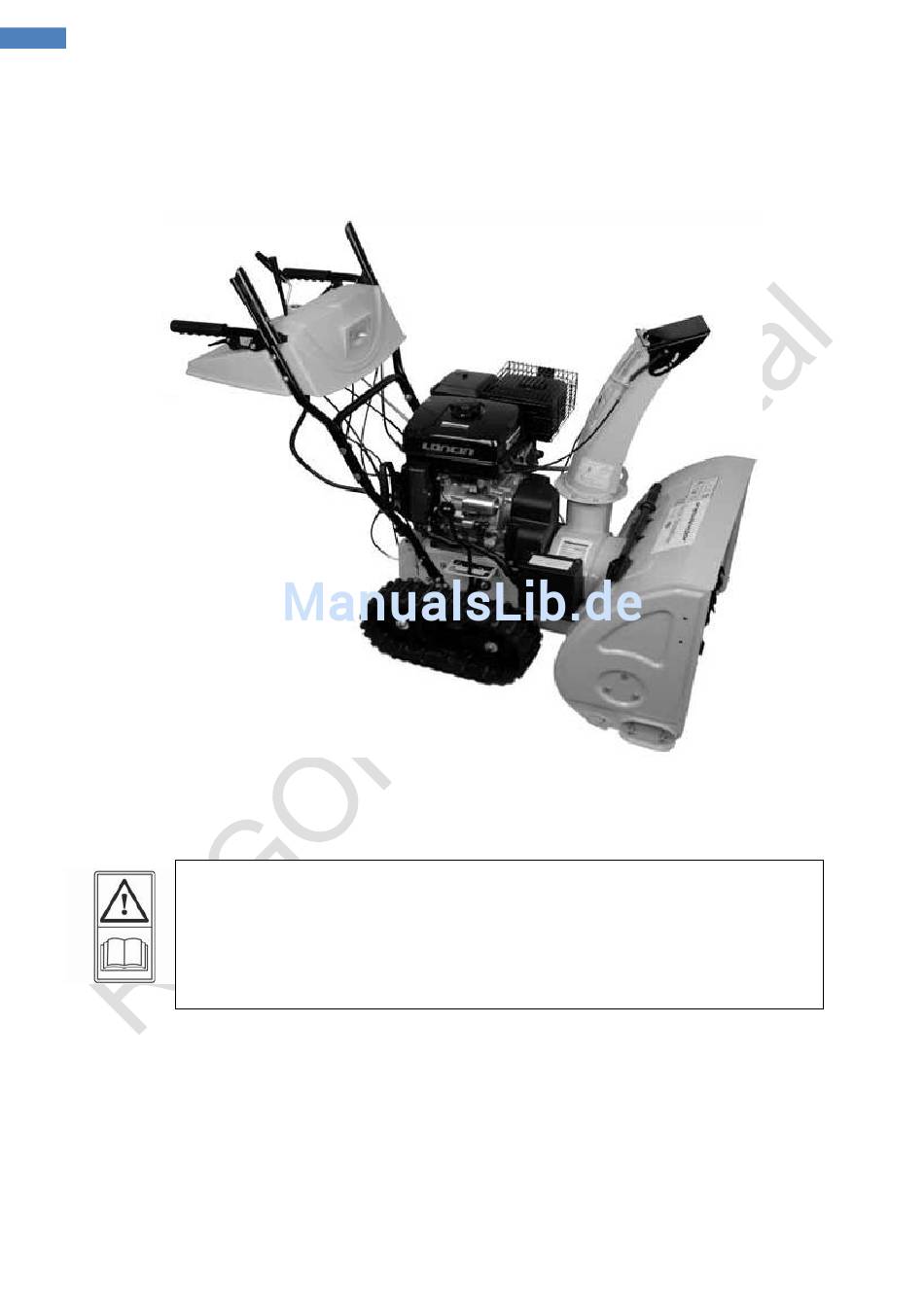

Montage und Betriebsanleitung
Schneefräse RSF 110 Kette
Betriebsanleitung
Art-Nr. 110 334 Gelb
Warnung!
Inbetriebnahme der Maschine aufmerksam durch. Die Schneefräse darf nur von
Personen bedient werden, die sich mit dieser Anleitung vertraut gemacht haben.
Bewahren Sie diese Anleitung zum späteren Nachlesen an einem sicheren Ort auf und
geben Sie diese mit, wenn Sie die Maschine an einen anderen Benutzer weitergeben.
REGOH - Reichardt - Einzel - Groß - Online - Handel
Hauptstraße 56 - 42349 Wuppertal
Phone: +49 (0) 202 946 00 704 - Fax: +49 (0) 202 946 00 706
Mit der Schneefräse RSF 110 K haben Sie ein modernes und effektives Gerät für den Winterdienst erworben,
das Ihnen bei richtiger Nutzung und Pflege lange Freude bereiten wird.
Lesen Sie diese Betriebsanleitung vor dem Zusammenbau und der

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Regoh RSF 110 Kette

  • Seite 1: Montage - Und Betriebsanleitung

    Bewahren Sie diese Anleitung zum späteren Nachlesen an einem sicheren Ort auf und geben Sie diese mit, wenn Sie die Maschine an einen anderen Benutzer weitergeben. REGOH - Reichardt - Einzel - Groß - Online - Handel Hauptstraße 56 - 42349 Wuppertal Phone: +49 (0) 202 946 00 704 - Fax: +49 (0) 202 946 00 706 Mit der Schneefräse RSF 110 K haben Sie ein modernes und effektives Gerät für den Winterdienst erworben,...
  • Seite 2: Beschreibung Der Piktogramme Und Sicherheitszeichen

    Montage und Betriebsanleitung Bevor Sie mit dem Gerät arbeiten, lesen Sie die nachstehenden Sicherheitshinweise und die Montage- und Betriebsanleitung vollständig durch und beachten Sie diese. Falls Sie das Gerät an einen anderen Benutzer weitergeben, geben Sie bitte auch diese Montage- und Bewahren Sie die Betriebsanleitung immer gut auf.
  • Seite 3: Inhaltsverzeichnis

    Montage und Betriebsanleitung Inhaltsverzeichnis Montage - und Betriebsanleitung Beschreibung der Piktogramme und Sicherheitszeichen 1 Inhaltsverzeichnis 2 Sicherheitshinweise 2.1 Allgemeine Sicherheitshinweise 2.2 Einweisung 2.3 Vorbereitende Maßnahmen 2.4 Handhabung 2.5 Wartung und Lagerung 2.6 Sicheren Umgang mit Akkumulatoren 2.7 Sicherheitseinrichtungen 3 Bestimmungsgemäßer Gebrauch 4 Maschinenbeschreibung 4.1 Beschreibungen der Teile und Bedienelemente 4.2 Lieferumfang...
  • Seite 4: Sicherheitshinweise

    Montage und Betriebsanleitung Sicherheitshinweise ACHTUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen! Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können schwere Verletzungen und/oder Brand sowie elektrischen Schlag zur Folge haben. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Allgemeine Sicherheitshinweise ...
  • Seite 5: Handhabung

    Montage und Betriebsanleitung Handhabung  Führen Sie niemals Hände und Füße an oder unter sich drehende Teile der Schneefräse. Halten Sie sich immer von der Auswurföffnung fern.  Starten Sie keinesfalls den Motor, wenn Sie vor der Auswurföffnung stehen.  Nehmen Sie bei laufender Maschine keine Einstell- und Kontrollarbeiten vor, außer wenn in dieser Anleitung wird ausdrücklich darauf verwiesen.
  • Seite 6: Sicheren Umgang Mit Akkumulatoren

    Montage und Betriebsanleitung  Sorgen Sie dafür, dass alle Muttern, Bolzen und Schrauben fest angezogen sind und sich die Maschine in einem sicheren Arbeitszustand befindet.  Bewahren Sie die Schneefräse niemals mit Kraftstoff im Tank in Räumen auf, in denen sich offenes Feuer, Funken oder andere Wärmequellen, wie Warmwasser- und Raumheizer, Wäschetrockner usw.
  • Seite 7: Bestimmungsgemäßer Gebrauch

    Montage und Betriebsanleitung Bei Loslassen des Betätigungshebels stoppt der Fahrantrieb. Betätigungshebel für den Fräsantrieb: Bei Loslassen des Betätigungshebels stoppt die Fräseinheit. Bei gedrücktem Fahrantriebshebel rastet der Hebel für die Fräseinheit ein und kann losgelassen werden. Die Fräseinheit stoppt dann automatisch mit Loslassen des Antriebshebels.
  • Seite 8: Beschreibungen Der Teile Und Bedienelemente

    Montage und Betriebsanleitung Beschreibung der Teile und Bedienelemente Bild 1 Bild 2 Oberer Führungsholm mit Bedieneinheit Lenkbremse rechts Betätigungshebel für den Fahrantrieb Schalthebel Antrieb Einstellhebel Wurfweite Lenkbremse links Betätigungshebel für die Fräseinheit Scheinwerfer Verstell Kurbel für Auswurfschacht 10 Kraftstofftank 11 Auspuff mit Schutzabdeckung 12 Verstellbare Klappe für Auswurfweite 13 Auswurfschacht Bild 3...
  • Seite 9: Technische Daten

    Montage und Betriebsanleitung Bei der Lieferung ist die Schneefräse teilweise vormontiert. Überprüfen Sie nach dem Auspacken die Vollständigkeit anhand der nachstehenden Aufstellung und nebenstehenden Abbildungen. Beachten Sie, dass nicht alle Zubehörteile separat beigelegt sind. Teilweise sind diese, wie z. B. Schrauben, Unterlegscheiben und Splinte an den vorgesehenen Montageorten bereits vormontiert.
  • Seite 10: Montage Des Schaltgestänges

    Montage und Betriebsanleitung ACHTUNG! Vor allen Montagearbeiten Maschine ausschalten, Zündkerzenstecker und Zündschlüssel abziehen! Bei der Lieferung ist die Schneefräse vormontiert und muss vor der Inbetriebnahme komplettiert werden. Montieren Sie die Maschine Schritt für Schritt, wie in der nachfolgenden Anleitung beschrieben und orientieren Sie sich an den Abbildungen.
  • Seite 11: Montage Einstellhebel Wurfweite

    Montage und Betriebsanleitung  Stecken jeweils einen Federring für Gewindebolzen beiden Bedienhebelunterteile.  Schrauben Sie den längeren Einstellhebel für die Wurfweite (5) auf der linken Seite und den kürzeren Schalthebel für den Fahrantrieb (3) auf der rechten Seite des Bedienteils handfest an. Bild 8 5.2.3 Montage Einstellhebel Wurfweite Stecken Sie den Federring für M8 (35) auf...
  • Seite 12: Montage Des Auswurfschachtes

    Montage und Betriebsanleitung Bild 10 Montieren Sie die Gleitkufen wie folgt: Stecken Sie 2 Schlossschrauben M8 x 16 von Innen durch das Gehäuse der Fräseinheit (14), stecken eine Gleitkufe (17) auf die Schrauben und befestigen diese Sicherungsmuttern M8. Verfahren Sie mit der Gleitkufe auf der anderen Seite in gleicher Weise.
  • Seite 13: Betrieb

    Montage und Betriebsanleitung Bild 16 Schieben Sie den Einstellhebel für die Wurfweite (5) nach unten auf „Weit“ Bild 16 Hängen Sie den Nippel des Seilzuges in die verstellbare Klappe (12) Auswurf- schachtes ein. Bild 17 Schrauben Sie die Mutter am Seilzugende von der Gewindehülse ab und stecken Sie die Hülse bei heruntergedrückter Klappe von unten...
  • Seite 14: Kraftstoff Einfüllen

    Montage und Betriebsanleitung Diese Schneefräse ist mit einem automatischen Ölmangelstopp ausgestattet. Der Ölmangelstopp wird ausgelöst, wenn nicht genug Motoröl für den Betrieb vorhanden ist. Der Motor startet in diesem Fall nicht oder bleibt nach kurzer Zeit automatisch stehen. Ein erneuter Start ist erst nach dem Nachfüllen von Motoröl möglich 6.1.2 Kraftstoff einfüllen Die Schneefräse ist mit einem Kraftstofftank mit ca.
  • Seite 15: Gleitkufen Einstellen

    Montage und Betriebsanleitung 6.1.4 Gleitkufen einstellen Mit den Gleitkufen (17) wird ein definierter Abstand zwischen der Unterseite der Fräseinheit und dem Bodenniveau eingestellt. Die Einstellung erfolgt so, dass möglichst keine Bodenbestandteile aufgenommen und herausgeschleudert werden. Bild 20 Stellen Sie die Schneefräse auf einen festen und ebenen Untergrund.
  • Seite 16: Prüfung Vor Jeder Inbetriebnahme

    Montage und Betriebsanleitung  Öffnen Sie den Benzinhahn, indem Sie den schwarzen Hebel (27) nach rechts schieben.  Schieben Sie den grauen Chokehebel (26) nach links (EIN). Bild 21 HINWEIS: Drücken Sie beim Kaltstart bei Temperaturen unter -5°C zwei bis dreimal den Knopf des Primers (24), um dem Vergaser zusätzlich Benzin zuzuführen.
  • Seite 17: Handstart

    Montage und Betriebsanleitung HINWEIS: Das Anlassen des betriebswarmen Motors kann auch ohne Betätigen des Chokehebels erfolgen. 6.2.1 Handstart Falls der Ladezustand der Starterbatterie keinen Start per Anlasser zulässt, kann der Motor auch per Hand gestartet werden.  Bereiten Sie das Starten des Motors wie im Abschnitt 6.2 beschrieben vor. ...
  • Seite 18: Lenkung

    Montage und Betriebsanleitung Hinweis: Die Geschwindigkeitseinstellung erfolgt stufenlos. Je stärker der Schalthebel in die gewünschte Fahrtrichtung bewegt wird, umso höher ist die Fahrgeschwindigkeit der Maschine.  Drücken Sie den Betätigungshebel für den Fahrantrieb (3) nach unten und halten Sie diesen fest, um die Maschine mit dem Fahrantrieb zu bewegen.
  • Seite 19: Schnee Fräsen

    Montage und Betriebsanleitung 6.6 Schnee fräsen Machen Sie sich vor der Verwendung der Maschine mit allen Bedienelementen vertraut und richten Sie die Maschine entsprechend der vorgesehenen Anwendung ein ACHTUNG! Vor allen Einstell- und Montagearbeiten Maschine ausschalten, Zündkerzenstecker und Zündschlüssel abziehen! Vergewissern Sie sich vor Beginn der Fräsarbeiten, dass sich im Arbeits- und Auswurfbereich der Schneefräse keine Personen oder Tiere aufhalten;...
  • Seite 20: Arbeitsscheinwerfer

    Montage und Betriebsanleitung Bild 29 Bild 30  Zum Wechseln der Fahrstufe lassen Sie den Betätigungshebel für den Fahrantrieb (3) los, bis die Maschine zum Stillstand kommt. Wählen Sie dann die neue Fahrstufe und drücken erneut den Betätigungshebel.  ACHTUNG! Das Wechseln der Fahrstufe bei gleichzeitiger Fortbewegung der Schneefräse kann zur Beschädigung des Getriebes führen! ...
  • Seite 21: Reinigung, Wartung Und Lagerung

    Montage und Betriebsanleitung Reinigung, Wartung und Lagerung ACHTUNG! Vor allen Reinigungs-, Wartungs- und Montagearbeiten Maschine ausschalten, Stillstand der rotierenden Teile abwarten und Zündkerzenstecker sowie Zündschlüssel abziehen! Kontrollieren Sie regelmäßig den festen Sitz aller Schraubverbindungen, um eine sichere Funktion der Maschine zu gewährleisten. Beschädigte und verschlissene Förderteile dürfen nicht mehr verwendet und müssen durch Originalersatzteile des Herstellers ersetzt werden.
  • Seite 22: Seilzüge Einstellen

    Montage und Betriebsanleitung Wir empfehlen, jährlich nach Saisonende einen Ölwechsel durchzuführen. Richten Sie sich ansonsten nach den Intervallen der Wartungstabelle. Führen Sie den Ölwechsel immer bei betriebswarmem Motor durch. Bild 31 Öffnen Sie die Öleinfüllschraube (B) und nehmen Sie diese heraus. Öffnen Sie die Ölablassschraube (C) und fangen Sie das auslaufende Öl in einem geeigneten Behälter auf.
  • Seite 23: Zündkerze Reinigen Und Wechseln

    Montage und Betriebsanleitung Sind die Seilzüge zu locker eingestellt, kann es zu Störungen des Fahr- und/oder Fräsbetriebes durch rutschende Kupplungen und unzureichende Kraftübertragung kommen. Verfahren Sie in diesem Fall in umgekehrter Richtung: • Schrauben Sie die Spannhülse gegen die Uhrzeigerrichtung von der Gewindestange herunter. Die Hülle des Seilzuges darf sich bei unbetätigtem Bedienhebel maximal um 2 bis 3 mm auf dem Seil verschieben lassen.
  • Seite 24: Scherbolzen Ersetzen

    Montage und Betriebsanleitung Bild 35  Schrauben Sie die Flügelmutter am Luftfiltereinsatz ab und entnehmen Sie diesen.  Nehmen Sie die Filterabdeckkappe (H) ab. Achten Sie darauf, dass der Schlauch des Primerknopfes nicht beschädigt wird.  Nehmen Sie die Schaumstoffhülle vom Filtereinsatz ab und kontrollieren Sie beide Teile auf Unversehrtheit.
  • Seite 25: Räumplatte Wechseln

    Montage und Betriebsanleitung 7.2.7 Räumplatte austauschen Wenn beim Arbeiten sehr viel Schnee unter der Maschine nach hinten geschleudert wird, kann die Ursache eine verschlissene Räumplatte sein. Gehen Sie zum Austausch der Räumplatte wie folgt vor:  Wählen Sie mit der Höhenverstellung (22) den Betriebsmodus „Fester Schnee“ aus (siehe Abschnitt 6.1.3).
  • Seite 26: Austausch Der Scheinwerferglühlampe

    Montage und Betriebsanleitung Bild 40  Schließen Sie das Ladegerät an die Netzstromversorgung an. Gehen Sie nach Abschluss des Ladevorganges in der umgekehrten Reihenfolge vor.  Decken Sie nach Ladende den Batterieanschluss des Magnetschalters (N) wieder mit der Gummikappe ab. 7.2.9 Austausch der Scheinwerferglühlampe ACHTUNG ! Verbrennungsgefahr! Lassen Sie die Glühlampe vor dem Austausch abkühlen...
  • Seite 27: Lagerung

    Montage und Betriebsanleitung Lagerung ACHTUNG! Gehen Sie mit Benzin vorsichtig um; es ist hochgradig entflammbar. Entleeren Sie den Tank nur im Freien und rauchen Sie nicht dabei.  Entleeren Sie vor der Einlagerung der Schneefräse den Tank.  Lassen Sie den Motor laufen, bis das restliche Benzin im Vergaser verbraucht ist. ...
  • Seite 28: Serviceadresse

    Gefährdungen, zur Beschädigung der Maschine und Verlust der Garantieansprüche führen. Serviceadresse REGOH - Reichardt - Einzel - Groß - Online - Handel Hauptstraße 56 - 42349 Wuppertal Phone: +49 (0) 202 946 00 704 - Fax: +49 (0) 202 946 00 706 Weitere Informationen und die Garantiebedingungen finden Sie unseren separat erhältlichen...
  • Seite 29: Eg-Konformitätserklärung

    Montage und Betriebsanleitung EG-Konformitätserklärung...
  • Seite 30: Explosionszeichnung

    Montage und Betriebsanleitung...
  • Seite 31 Montage und Betriebsanleitung Zeichnungsnummer REGOH NR Bezeichnung 20151982 Feder 20151984 Kupplung 20151985 Kupplung 20151986 Haltewinkel 20151987 Kupplungsstift 20151981 Welle 20151988 Feder 20152372 Griffmanschette 20151990 Schalter 20151991 Kunststoffabdeckung Schraube 20151993 1B Stahl-Zugbodenplatte Metallwinkel Schraube Mutter Mutter Scheibe 20151995 Scheiben Öse 20151996 Zug Öse...
  • Seite 32 Montage und Betriebsanleitung 20152324 Kettenrad „Freilauf“ 20152327 Wellenhülse 20152018 Schweißteil hi. Kettenrad 20152019 Platte Wellenhalter hi. Kettenrad 20152022 Haken 20152023 Welle 20152024 Bremsseil, Kettenbremse 20152025 Seilzug Auswurfschacht 20152026 Abdeckung hinten 20152027 Vorderwellenhülse 20152028 Wellenhülse 20152029 Mitnehmerfeder 20152030 Kettenrad 28 Zähne 20152031 Kettenrad 63 -68...
  • Seite 33 Montage und Betriebsanleitung Beilage Auswurfschacht Schraube 20152050 Seilzug Bremse 20152052 Schachtfeder 20152053 Auswurfschacht 20152054 Kunststoffring Schachtfuß 20152055 Zubehör Auswurfschacht 20152056 Feder 2012518 Gleitkufe 20152058 Lüfter 20152059 Öldichtring 20152060 Dichtung 20152061 Federstift 20152062 Welle Antriebsritzel 20152063 Lager 20152064 Lagerbock 20152065 Kappe 20152066 Hülse 20152067...
  • Seite 34 Montage und Betriebsanleitung 20152095 Lager 20152096 Welle Antriebsscheibe 20152097 Sechskant Schaltwelle Schraube Scheibe 20152098 Lager 20152099 Wechselrolle 20152100 Sperrscheibe 20152101 Wechselrollenscheibe 20152102 Wechselrollenkranz 20152103 Keilriemen 20152104 Scheibe Mutter 2012417 Zahnriemen 20152105 Hauptriemenscheibe 20152106 Unterlage 20152110 Spannrolle klein 20152108 Feder 20152019 Federscheibe gewölbt Halter für kl.
  • Seite 35 Montage und Betriebsanleitung Mutter 20152128 Feder 20152129 Flansch Scheibe Schraube Schraube Mutter Schraube Schraube Mutter Schraube Schraube Mutter Scheibe Stift 20152130 Bolzen Gashebel Mutter 20152131 Schraube Mutter 20152132 Kardangelenk 20152133 Winkel 20152134 Durchführung Kurbel Schraube Mutter Schraube Mutter Schraube Scheibe Scheibe Schraube Schraube...
  • Seite 36 Montage und Betriebsanleitung 20152139 Blende 20152140 Hebel 20152141 Hebel Scheibenbremse 20152142 Seilzug Fräse Schraube Schraube Mutter 20152143 Klemme 20152144 Befestigung 20152145 Einstellstange 20152146 Feder Geschwindigkeitseinstellung 20152147 Dichtung 20152148 Schaufelhalter 20152149 Schaufel 20152150 Scheibe Schraube 20152151 Dichtung 20152152 Klaue 20152153 Stirnradgehäuse 20152154 Kette 20152155...
