1

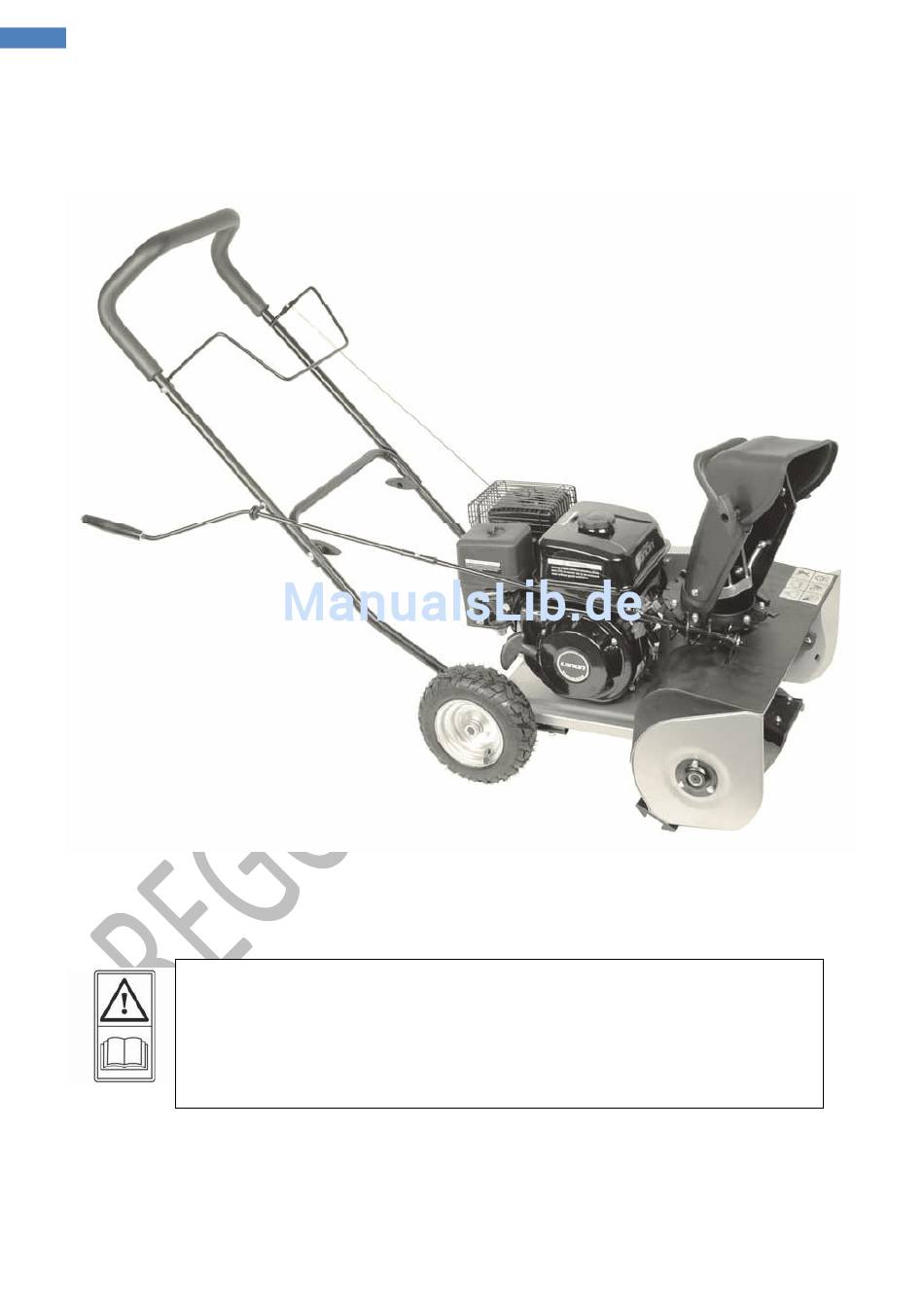

Montage und Betriebsanleitung
Schneefräse RSF 40
Betriebsanleitung
Art-Nr. 4014040
Gelb
Warnung!
Inbetriebnahme der Maschine aufmerksam durch. Die Schneefräse darf nur von
Personen bedient werden, die sich mit dieser Anleitung vertraut gemacht haben.
Bewahren Sie diese Anleitung zum späteren Nachlesen an einem sicheren Ort auf und
geben Sie diese mit, wenn Sie die Maschine an einen anderen Benutzer weitergeben.
REGOH - Reichardt - Einzel - Groß - Online - Handel
Hauptstraße 56 - 42349 Wuppertal
Phone: +49 (0) 202 946 00 704 - Fax: +49 (0) 202 946 00 706
Lesen Sie diese Betriebsanleitung vor dem Zusammenbau und der
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Regoh RSF 40
Inhaltszusammenfassung für Regoh RSF 40
- Seite 1 Bewahren Sie diese Anleitung zum späteren Nachlesen an einem sicheren Ort auf und geben Sie diese mit, wenn Sie die Maschine an einen anderen Benutzer weitergeben. REGOH - Reichardt - Einzel - Groß - Online - Handel Hauptstraße 56 - 42349 Wuppertal...
-
Seite 2: Beschreibung Der Piktogramme Und Sicherheitszeichen
Montage und Betriebsanleitung Mit der Schneefräse RSF 40 haben Sie ein modernes und effektives Gerät für den Winterdienst erworben, das Ihnen bei richtiger Nutzung und Pflege lange Freude bereiten wird. Bevor Sie mit dem Gerät arbeiten, lesen Sie die nachstehenden Sicherheitshinweise und die Montage- und Betriebsanleitung vollständig durch und beachten Sie diese. -
Seite 3: Inhaltsverzeichnis
Montage und Betriebsanleitung Inhaltsverzeichnis Montage - und Betriebsanleitung Beschreibung der Piktogramme und Sicherheitszeichen 1 Inhaltsverzeichnis 2 Sicherheitshinweise 2.1 Allgemeine Sicherheitshinweise 2.2 Einweisung 2.3 Vorbereitende Maßnahmen 2.4 Handhabung 2.5 Wartung und Lagerung 2.6 Sicherheitseinrichtungen 3 Bestimmungsgemäßer Gebrauch 4 Maschinenbeschreibung 4.1 Beschreibungen der Teile und Bedienelemente 4.2 Lieferumfang 4.3 Technische Daten 5 Montage... -
Seite 4: Sicherheitshinweise
Montage und Betriebsanleitung ACHTUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen! Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können schwere Verletzungen und/oder Brand sowie elektrischen Schlag zur Folge haben. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Allgemeine Sicherheitshinweise ... -
Seite 5: Handhabung
Montage und Betriebsanleitung Handhabung Führen Sie niemals Hände und Füße an oder unter sich drehende Teile der Schneefräse. Halten Sie sich immer von der Auswurföffnung fern. Starten Sie keinesfalls den Motor, wenn Sie vor der Auswurföffnung stehen. Nehmen Sie bei laufender Maschine keine Einstell- und Kontrollarbeiten vor, außer wenn in dieser Anleitung wird ausdrücklich darauf verwiesen. -
Seite 6: Wartung Und Lagerung
Montage und Betriebsanleitung Wartung und Lagerung Sorgen Sie dafür, dass alle Muttern, Bolzen und Schrauben fest angezogen sind und sich die Maschine in einem sicheren Arbeitszustand befindet. Bewahren Sie die Schneefräse niemals mit Kraftstoff im Tank in Räumen auf, in denen sich offenes Feuer, Funken oder andere Wärmequellen, wie Warmwasser- und Raumheizer, Wäschetrockner usw. -
Seite 7: Maschinenbeschreibung
Montage und Betriebsanleitung Achtung! Wegen Gefahren für den Benutzer darf die Schneefräse insbesondere nicht verwendet werden für: die Verwendung bei anderen Medien als Schnee; den Betrieb im beschädigten oder baulich veränderten Zustand oder ohne die vorgeschriebenen Schutz- und Sicherheitsvorrichtungen; den Transport von Gegenständen oder Personen; den Betrieb durch Kinder oder andere nicht geeignete oder nicht instruierte Personen. -
Seite 8: Lieferumfang
31 Sicherungssplint für Verstell Schnecke Bild 5 32 Kreuzschlitzschraube M5 x 20 33 Unterlegscheibe für M5 (2x) 34 Sicherungsmutter M5 4.3 Technische Daten Schneefräse Modell: RSF 40 Gewicht: ca. 43 kg Räumbreite: 520 mm Räumhöhe: 258 mm Auswurfweite: 10 m max. Auswurfrichtung: 190° drehbar Antriebsmotor: Luftgekühlter 1 Zylinder... -
Seite 9: Montage
Montage und Betriebsanleitung Montage ACHTUNG! Vor allen Montagearbeiten Maschine ausschalten, Zündkerzenstecker und Zündschlüssel abziehen! Bei der Lieferung ist die Schneefräse vormontiert und muss vor der Inbetriebnahme komplettiert werden. Montieren Sie die Maschine Schritt für Schritt, wie in der nachfolgenden Anleitung beschrieben und orientieren Sie sich an den Abbildungen. -
Seite 10: Oberer Schubbügel
Montage und Betriebsanleitung 5.2.2 Oberer Schubbügel Bild 7 Schieben Sie den oberen Schubbügel (3) über den unteren Schubbügel, bis die Bohrungen in den Bügeln übereinstimmen. Der Betätigungshebel für die Fräseinheit muss dabei nach oben zeigen. Verbinden Sie die beiden Schubbügel, indem Sie jeweils eine Schlossschraube M8 x 40 von außen her durch die Bohrungen stecken und diese Flügelgriffen... - Seite 11 Montage und Betriebsanleitung Setzen Sie den Auswurfschacht (9) auf den dafür vorgesehenen Stutzen der Maschine. Befestigen Sie die drei Kunststoffführungen (26), wie im Bild gezeigt, mit jeweils 2 Schrauben M6 x 16 von unten her am Auswurfschacht. Fixieren Sie die Schrauben jeweils mit Unterlegscheibe und Sicherungsmutter M6.
-
Seite 12: Betrieb
Montage und Betriebsanleitung Betrieb ACHTUNG! Lesen Sie vor der Inbetriebnahme der Maschine unbedingt die Sicherheitshinweise dieser Anleitung und beachten Sie diese. ACHTUNG! Beachten Sie vor Inbetriebnahme der Schneefräse die in Ihrer Kommune geltenden Vorschriften zum Lärmschutz. Vorbereitung der Inbetriebnahme 6.1.1 Erstinbetriebnahme Aus Sicherheitsgründen wird die Schneefräse ohne Kraftstoff und Motorenöl ausgeliefert. -
Seite 13: Motor Starten
Montage und Betriebsanleitung Motor starten Öffnen Sie den Benzinhahn, indem Sie den schwarzen Hebel (22) nach rechts schieben. Schieben Sie den grauen Chokehebel (21) nach links (EIN). Bringen Sie den Gashebel (20) in Mittelstellung. Bild 15 HINWEIS: Drücken Sie beim Kaltstart bei Temperaturen unter -10°C zwei bis dreimal den Knopf des Primers (19), um dem Vergaser zusätzlich Benzin zuzuführen. - Seite 14 Montage und Betriebsanleitung ACHTUNG! Vor allen Einstell- und Montagearbeiten Maschine ausschalten, Zündkerzenstecker und Zündschlüssel abziehen! Vergewissern Sie sich vor Beginn der Fräsarbeiten, dass sich im Arbeits- und Auswurf Bereich der Schneefräse keine Personen oder Tiere aufhalten. Die Auswurfweite beträgt bis zu 15 Meter.
-
Seite 15: Reinigung, Wartung Und Lagerung
Montage und Betriebsanleitung Reinigung, Wartung und Lagerung ACHTUNG! Vor allen Reinigungs-, Wartungs- und Montagearbeiten Maschine ausschalten, abziehen! Stillstand der rotierenden Teile abwarten und Zündkerzenstecker sowie Zündschlüssel Kontrollieren Sie regelmäßig den festen Sitz aller Schraubverbindungen, um eine sichere Funktion der Maschine zu gewährleisten. Beschädigte und verschlissene Förderteile dürfen nicht mehr verwendet und müssen durch Originalersatzteile des Herstellers ersetzt werden. -
Seite 16: Wartungstabelle
Montage und Betriebsanleitung 7.2.1 Wartungstabelle Die nachstehende Tabelle gibt eine Orientierung zur Durchführung der Wartungsarbeiten: Motorölstand prüfen Motoröl wechseln Zündkerze prüfen Zündkerze erneuern Benzinstand prüfen Benzinfilter prüfen Benzintank entleeren Verschraubungen prüfen Seilzüge prüfen Luftfilter prüfen Luftfilter reinigen Luftfilter tauschen Drehpunkte schmieren Kühlung überprüfen Reifendruck überprüfen Batterie prüfen... -
Seite 17: Seilzug Einstellen
Montage und Betriebsanleitung Zur Kontrolle des Ölstandes dient der in der Ölmessschraube integrierte Ölmess- stab. Stecken Sie zur Messung den Ölmessstab bis zum Anschlag in die Öffnung, schrauben Sie ihn aber nicht ein. Der Ölstand muss sich zwischen den beiden Markierungen geriffelten Bereich befinden. -
Seite 18: Luftfilter Reinigen
Montage und Betriebsanleitung Ziehen Sie den Zündkerzenstecker mit leichten Drehbewegungen ab Schrauben Sie die Zündkerze mit einem Zündkerzenschlüssel entgegen Uhrzeigerrichtung heraus. Reinigen Sie die Zündkerze einer Messing- oder Kupferdrahtbürste. Überprüfen Elektrodenabstand. Dieser muss zwischen 0,7 und 0,8 mm liegen. Geeignete Fühllehren sind im Fahrzeugzubehörhandel erhältlich. -
Seite 19: Einstellen Der Gleitplatte
Montage und Betriebsanleitung 7.2.6 Einstellen der Gleitplatte Die Gleitplatte (15) muss so eingestellt sein, dass sich die Unterkante der Frässchnecke in der tiefsten Stellung ca. 10 mm über dem Boden befindet und nicht an kleinen Bodenunebenheiten hängen bleibt. Um den im Gebrauch auftretenden Verschleiß... -
Seite 20: Lagerung
Montage und Betriebsanleitung Jetzt kann alte Keilriemen entnommen und gegen einen neuen mit den gleichen Abmessungen ausgetauscht werden Bild 30 Verfahren Sie für den Zusammenbau in umgekehrter Reihenfolge Bild 31 7.3 Lagerung ACHTUNG! Gehen Sie mit Benzin vorsichtig um; es ist hochgradig entflammbar. Entleeren Sie den Tank nur im Freien und rauchen Sie nicht dabei. -
Seite 21: Hinweise Zur Fehlersuche
Gefährdungen, zur Beschädigung der Maschine und Verlust der Garantieansprüche führen. Serviceadresse REGOH - Reichardt - Einzel - Groß - Online - Handel Hauptstraße 56 - 42349 Wuppertal Phone: +49 (0) 202 946 00 704 - Fax: +49 (0) 202 946 00 706 Weitere Informationen und die Garantiebedingungen finden Sie unseren separat erhältlichen... -
Seite 22: Entsorgung
Montage und Betriebsanleitung Entsorgung Produktverpackung besteht recyclingfähigen Materialien, die der 9.1 Verpackungsmaterialien Wiederverwertung zugeführt werden können. Entsorgen diese umweltgerecht in den bereitgestellten Sammelbehältern. Schmierstoffe ACHTUNG! Umweltgefährdung durch unsachgemäße Entsorgung von Motoröl! Geben Sie bei einem Ölwechsel anfallendes Altöl bei einer Altölsammelstelle oder in einem Entsorgungsunternehmen ab. -
Seite 23: Eg-Konformitätserklärung
Montage und Betriebsanleitung EG-Konformitätserklärung... - Seite 24 Montage und Betriebsanleitung Ersatzteilliste Zeichnungspos. Artikelnr. Bezeichnung 20162689 Auswurfsschacht oben 20162689 Auswurfsschacht unten 20162705 Halter Kurbel Domverstellung 20162704 Kurbel Domverstellung unten 20162708 Kurbel Domverstellung oben 20162706 Griff Kurbel 20162703 Flügelmutter 20162691 Eingriffschutz 20162693 Feder Eingriffschutz 20162692 Befestigung 20162688 Stutzen 20162749 Si-Ring 20152379 Führungsrohr...
- Seite 25 Montage und Betriebsanleitung Zeichnungspos. Artikelnr. Bezeichnung 20162747 Buchse, Hülse 2013734 Gleitschiene 20163072 Motor Loncin 4-4,5 PS MOTOR TEILE OHNE ZEICHNUNGSNUMMER 20162722 Vergaser 20162723 Flansch Vergaser 20162724 Papierdichtung Vergaser 20162725 Papierdichtung Vergaser 20162726 Seilzugstarter 20162721 Zündkerze 20162727 Zündspule 20162728 Luftfiltereinsatz 20162729 Luftfilter kplt.
-
Seite 26: Explosionszeichnung
Montage und Betriebsanleitung EXPLOSIONSZEICHNUNG SCHNEEFRÄSE RSF40 REGOH WUPPERTAL KONTAKT 0202 – 94600704 / Support@regoh.de...
