Montage und Betriebsanleitung

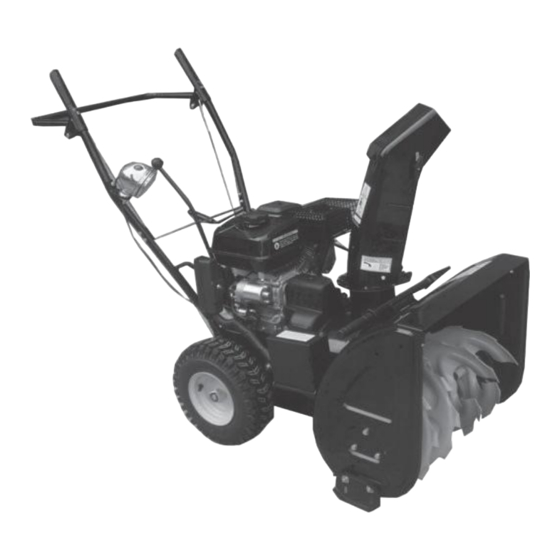

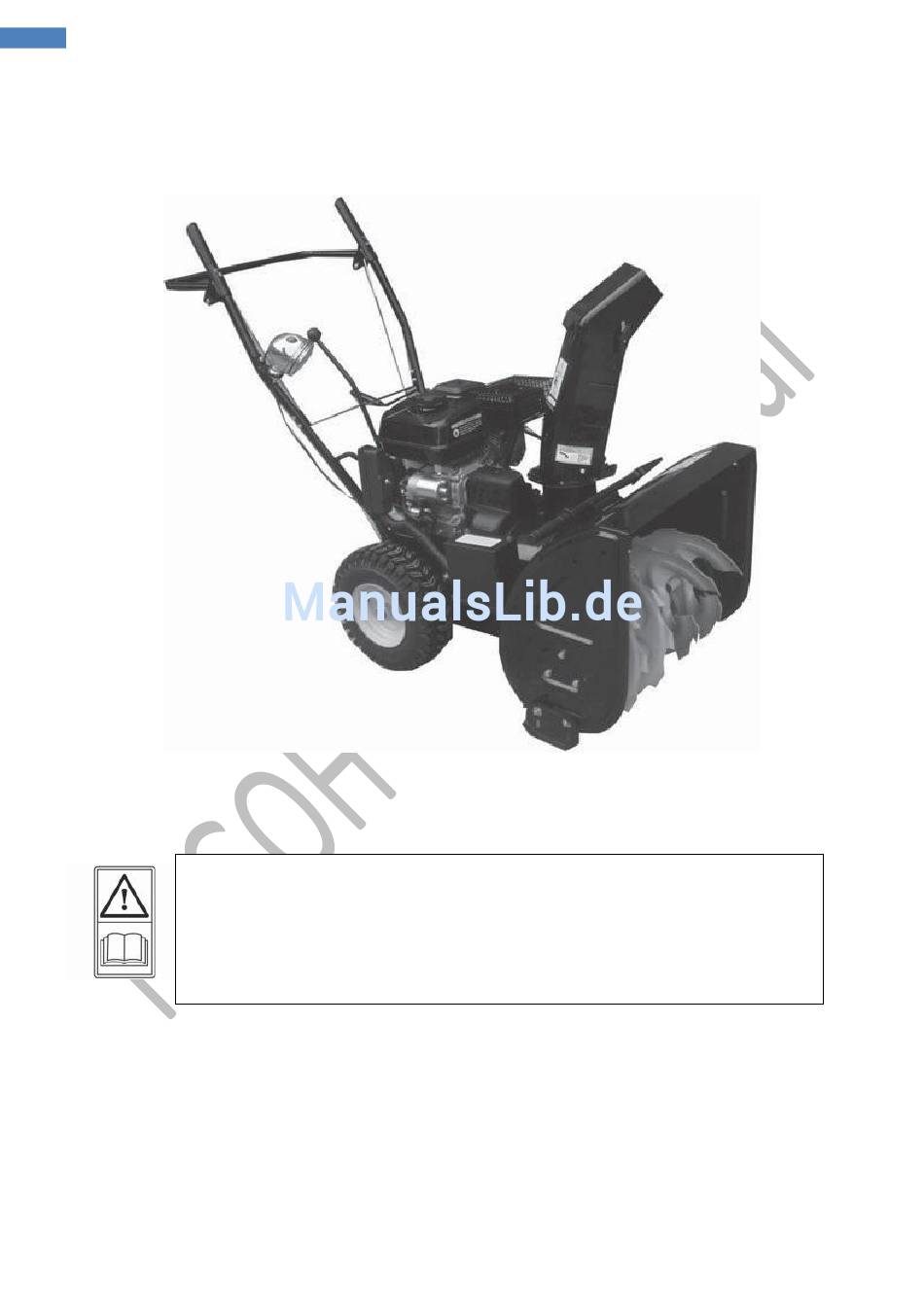

Schneefräse RSF 65
Betriebsanleitung
Art-Nr. 652652666 Schwarz - Art-Nr. 652652222 Gelb - Art.-Nr. 652652652 Rot
Warnung!
Inbetriebnahme der Maschine aufmerksam durch. Die Schneefräse darf nur von
Personen bedient werden, die sich mit dieser Anleitung vertraut gemacht haben.
Bewahren Sie diese Anleitung zum späteren Nachlesen an einem sicheren Ort auf und
geben Sie diese mit, wenn Sie die Maschine an einen anderen Benutzer weitergeben.
REGOH - Reichardt - Einzel - Groß - Online - Handel
Hauptstraße 56 - 42349 Wuppertal
Phone: +49 (0) 202 946 00 704 - Fax: +49 (0) 202 946 00 706
Lesen Sie diese Betriebsanleitung vor dem Zusammenbau und der
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Regoh RSF 65
Inhaltszusammenfassung für Regoh RSF 65
- Seite 1 Bewahren Sie diese Anleitung zum späteren Nachlesen an einem sicheren Ort auf und geben Sie diese mit, wenn Sie die Maschine an einen anderen Benutzer weitergeben. REGOH - Reichardt - Einzel - Groß - Online - Handel Hauptstraße 56 - 42349 Wuppertal...
-
Seite 2: Beschreibung Der Piktogramme Und Sicherheitszeichen
Montage und Betriebsanleitung Mit der Schneefräse RSF 65 haben Sie ein modernes und effektives Gerät für den Winterdienst erworben, das Ihnen bei richtiger Nutzung und Pflege lange Freude bereiten wird. Bevor Sie mit dem Gerät arbeiten, lesen Sie die nachstehenden Sicherheitshinweise und die Montage- und Betriebsanleitung vollständig durch und beachten Sie diese. -
Seite 3: Inhaltsverzeichnis
Montage und Betriebsanleitung Inhaltsverzeichnis Montage - und Betriebsanleitung Beschreibung der Piktogramme und Sicherheitszeichen 1 Inhaltsverzeichnis 2 Sicherheitshinweise 2.1 Allgemeine Sicherheitshinweise 2.2 Einweisung 2.3 Vorbereitende Maßnahmen 2.4 Handhabung 2.5 Wartung und Lagerung 2.6 Sicheren Umgang mit Akkumulatoren 2.7 Sicherheitseinrichtungen 3 Bestimmungsgemäßer Gebrauch 4 Maschinenbeschreibung 4.1 Beschreibungen der Teile und Bedienelemente 4.2 Lieferumfang... -
Seite 4: Sicherheitshinweise
Montage und Betriebsanleitung Sicherheitshinweise ACHTUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen! Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können schwere Verletzungen und/oder Brand sowie elektrischen Schlag zur Folge haben. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Allgemeine Sicherheitshinweise ... -
Seite 5: Handhabung
Montage und Betriebsanleitung Überprüfen Gebrauch immer durch Sichtkontrolle, Fräs- Schneeauswurfeinheit, Befestigungsbolzen und Muttern abgenutzt oder beschädigt sind. Bei Beschädigungen muss die Schneefräse erst repariert werden und darf nicht gestartet werden. Handhabung Führen Sie niemals Hände und Füße an oder unter sich drehende Teile der Schneefräse. Halten Sie sich immer von der Auswurföffnung fern. -
Seite 6: Wartung Und Lagerung
Montage und Betriebsanleitung Wartung und Lagerung Sorgen Sie dafür, dass alle Muttern, Bolzen und Schrauben fest angezogen sind und sich die Maschine in einem sicheren Arbeitszustand befindet. Bewahren Sie die Schneefräse niemals mit Kraftstoff im Tank in Räumen auf, in denen sich offenes Feuer, Funken oder andere Wärmequellen, wie Warmwasser- und Raumheizer, Wäschetrockner usw. -
Seite 7: Bestimmungsgemäßer Gebrauch
Montage und Betriebsanleitung Der federbetätigte Abweiser im Auswurfschacht verhindert das Hineingreifen in den Schacht. Der Abweiser muss im Ruhezustand der Maschine immer selbständig schließen. Überlastsicherung Stromversorgung: Die Überlastsicherung unterbricht im Fehlerfall die Stromversorgung von der Starterbatterie. Bestimmungsgemäßer Gebrauch Diese Schneefräse ist für das Räumen von Schnee von befestigten Flächen, wie Gehwegen, Einfahrten und Hofflächen im privaten Bereich bestimmt und nicht für den gewerblichen Einsatz auf Straßen, in öffentlichen Anlagen, Parks, Sportstätten und der Land- oder Forstwirtschaft geeignet. -
Seite 8: Maschinenbeschreibung
Montage und Betriebsanleitung Maschinenbeschreibung Beschreibung der Teile und Bedienelemente Bild 1. Führungsholm Betätigungshebel für den Fahrantrieb Schalthebel Schaltkulisse Verstell Kurbel für Auswurfschacht Betätigungshebel für die Fräseinheit Kraftstofftank Luftfilter Auspuff mit Schutzabdeckung 10 Auswurfschacht 11 Abweiser 12 Fräseinheit 13 Frässchnecken 14 Gleitkufen 15 Reinigungsschaufel Bild 2 16 Batteriegehäuse mit Starterbatterie... -
Seite 9: Lieferumfang
Schrauben, Unterlegscheiben und Splinte an den vorgesehenen Montageorten bereits vormontiert. Bild4 Führungsholm Schalthebel Verstell Kurbel für Auswurfschacht 10 Auswurfschacht Bild 5 Technische Daten: Schneefräse Modell: RSF 65 Antriebsmotor: Luftgekühlter 1 Zylinder 4-Takt OHV- Motor Räumbreite: 560 mm 26 Schraube M8 x 20 (2x) Räumhöhe: 510 mm 27 Unterlegscheibe für M8 (2x) -
Seite 10: Montage
Montage und Betriebsanleitung Montage ACHTUNG! Vor allen Montagearbeiten Maschine ausschalten, Zündkerzenstecker und Zündschlüssel abziehen! Bei der Lieferung ist die Schneefräse vormontiert und muss vor der Inbetriebnahme komplettiert werden. Montieren Sie die Maschine Schritt für Schritt, wie in der nachfolgenden Anleitung beschrieben und orientieren Sie sich an den Abbildungen. -
Seite 11: Montage Der Kupplungsseilzüge
Montage und Betriebsanleitung Verwenden Sie an den unteren Bohrungen des Holmes je eine Schraube M8 x 20 mit Unterlegscheibe oberen Bohrungen je eine Schraube M8 x 40 mit dem beiliegenden Formblech. Ziehen Sie die Schrauben fest an. Bild 8 Befestigen Sie den vormontierten Arbeits- scheinwerfer (18) mit einer Schraube M8 x 40, der gewölbten Unterlegscheibe und einer... -
Seite 12: Montage Des Schalthebels
Montage und Betriebsanleitung Führen Seilzug durch viereckige Öffnung der Schaltkulisse (4) und schrauben Sie den Gewindebolzen in die Spannhülse des Seilzuges. Bild 11. Montieren Sie jetzt auf gleiche Weise den Seilzug auf der rechten Maschinenseite an den Betätigungshebel für den Fahrantrieb (2). -
Seite 13: Montage Des Auswurfschachtes
Montage und Betriebsanleitung Bild 15 Bild 16 Montage des Auswurfschachtes Der Auswurfschacht ist in Richtung und Höhe verstellbar und dient dem gezielten Auswurf des gefrästen Schnees. Setzen Sie den Auswurfschacht (10) auf den dafür vorgesehenen Stutzen Maschine. Bild 17 Befestigen Sie die Bogen- und Distanz- scheiben, wie im Bild gezeigt, mit jeweils 2 Schrauben M6 x 16 von unten her am Auswurfschacht. -
Seite 14: Einstellung Der Gleitkufen
Montage und Betriebsanleitung Bild 20 Stecken Sie die Griffhülse wieder auf die Kurbel sichern diese Unterlegscheibe und Kreuzschlitzschraube. Ziehen Sie anschließend die Kontermutter der oberen Halterung in der Position fest, in der sich die Kurbel leicht bewegen lässt. Bild 21 Einstellung der Gleitkufen Die Gleitkufen (14) sind in der Höhe verstellbar. -
Seite 15: Wahl Der Antriebsart
Montage und Betriebsanleitung Wahl der Antriebsart Die Schneefräse ist im Lieferzustand auf Zweiradantrieb eingestellt. besseren Lenkbarkeit kann der Antrieb auf Einrad betrieb umgerüstet werden. Gehen Sie zur Umstellung wie folgt vor: Klappen Sie den Ring des Sicherungssplintes am linken Rad nach oben und ziehen Sie den Splint heraus. -
Seite 16: Prüfung Vor Jeder Inbetriebnahme
Montage und Betriebsanleitung HINWEIS: Der Tankdeckel lässt sich nur aufsetzen, wenn die beiden Aussparungen des Kraftstoffsiebes mit den Aussparungen im Tankstutzen Übereinstimmen. 6.1.3 Prüfung vor jeder Inbetriebnahme Führen Sie vor jeder Inbetriebnahme der Maschine folgende Prüfungen durch: Kontrollieren Sie die Maschine auf lockere oder herabhängende Teile sowie den festen Sitz der Verschraubungen. -
Seite 17: Handstart
Montage und Betriebsanleitung 6.2.1 Handstart Falls der Ladezustand der Starterbatterie keinen Start per Anlasser zulässt, kann der Motor auch per Hand gestartet werden. Bereiten Sie das Starten des Motors wie im Abschnitt 5.2 beschrieben vor. Stecken Sie den Zündschlüssel ins Zündschloss (23) und drehen Sie diesen in die Position I (ON). ... - Seite 18 Montage und Betriebsanleitung Stellen Sie mit der Verstell Kurbel (5) die Richtung ein, in die der gefräste Schnee ausgeworfen werden soll. Lösen Sie die beiden Knebelmuttern am Auswurfschacht (10) und stellen Sie mit der schwenkbaren Blende die gewünschte Wurfweite ein. Ziehen anschließend die Knebelmuttern wieder fest.
-
Seite 19: Reinigung, Wartung Und Lagerung
Montage und Betriebsanleitung Zum Wechseln der Fahrstufe lassen Sie den Betätigungshebel für den Fahrantrieb (2) los, bis die Maschine zum Stillstand kommt. Wählen Sie dann die neue Fahrstufe und drücken erneut den Betätigungshebel. ACHTUNG! Das Wechseln der Fahrstufe bei gleichzeitiger Fortbewegung der Schneefräse kann zur Beschädigung des Getriebes führen! Durch Herunterdrücken... -
Seite 20: Wartung
Montage und Betriebsanleitung Entfernen Sie regelmäßig Staub oder Verschmutzungen von der Maschine. Reinigen Sie die Außenseiten mit einem feuchten Tuch, verwenden Sie keine Lösungsmittel oder andere aggressive oder scharfkantige Reinigungsmittel. Die Oberflächen können ansonsten beschädigt werden. Reinigen Sie die Fräseinheit mit Hilfe der beigefügten Reinigungsschaufel und entfernen Sie sofort aufgewickelte Schnüre oder Ähnliches. -
Seite 21: Seilzüge Einstellen
Montage und Betriebsanleitung HINWEIS: Zum einfacheren Ablassen des Altöls kann das linke Rad demontiert und die Maschine an gekippt werden. Sichern Sie anschließend das Rad wieder mit dem Sicherungssplint Entsorgen Sie das Altöl umweltgerecht, beachten Sie auch die Hinweise im Kapitel Entsorgung. ... -
Seite 22: Luftfilter Reinigen
Montage und Betriebsanleitung Schrauben Sie die Zündkerze mit einem Zündkerzenschlüssel entgegen Uhrzeigerrichtung heraus. Reinigen Sie die Zündkerze einer Messing- oder Kupferdrahtbürste. Überprüfen Elektrodenabstand. Dieser muss zwischen 0,7 und 0,8 mm liegen. Geeignete Fühllehren sind im Fahrzeug zubehörhandel erhältlich. Das Wiedereinsetzen erfolgt in umgekehrter Reihenfolge. -
Seite 23: Starterbatterie Warten
Montage und Betriebsanleitung Beseitigen Sie die Ursache der Blockierung und entfernen Sie eventuell eingeklemmte Fremdkörper. Kontrollieren Sie die Frässchnecke auf Unversehrtheit. Verbogene Frässchnecken können zu einer erneuten Blockierung führen. Entfernen Sie eventuell vorhandene Reste des ab gescherten Bolzens aus der Antriebswelle. ... -
Seite 24: Lagerung
Montage und Betriebsanleitung HINWEIS: Verwenden Sie für den Ersatz nur ein KFZ-Leuchtmittel des Typs H3, 12 V, 21 W. Verwenden Sie keine Leuchtmittel mit höherer Leistung. Montieren Sie den Scheinwerfereinsatz mit dem Spannring wieder im Gehäuse. Lagerung ACHTUNG! Gehen Sie mit Benzin vorsichtig um; es ist hochgradig entflammbar. Entleeren Sie den Tank nur im Freien und rauchen Sie nicht dabei. -
Seite 25: Serviceadresse
Gefährdungen, zur Beschädigung der Maschine und Verlust der Garantieansprüche führen. Serviceadresse REGOH - Reichardt - Einzel - Groß - Online - Handel Hauptstraße 56 - 42349 Wuppertal Phone: +49 (0) 202 946 00 704 - Fax: +49 (0) 202 946 00 706 Weitere Informationen und die Garantiebedingungen finden Sie unseren separat erhältlichen... -
Seite 26: Eg-Konformitätserklärung
Montage und Betriebsanleitung EG-Konformitätserklärung... -
Seite 27: Ersatzteilnummern
Montage und Betriebsanleitung Ersatzteilnummern Zeichnungspos. Artikelnr. Bezeichnung 20151955 Führungsrahmen Sicherungsmutter 20151956 Handgriff Antrieb 20152350 Handgriff Fräse Gummikappe Sechskantschraube Unterlegscheibe 2010264 Verstell Haken 2012065 Kontermutter Verstell Haken 2012061 Seilzug Fahren 1050 mm Rastfeder #19 20151949 Öldichtung Sicherungsmutter 2012062 Seilzug Fräse 1170 mm Sechskantmutter 20151940 Kurbelhalterung... - Seite 28 Montage und Betriebsanleitung Zeichnungspos. Artikelnr. Bezeichnung 20152365 Sechskantschraube 2012081 Seilrolle Folgt Rollenlagerwinkel 1 Unterlegscheibe Sechskantschraube Sicherungsmutter Folgt Rollenlagerwinkel 3 20152359 Seilrolle Sechskantschraube Unterlegscheibe Sicherungsmutter Unterlegscheibe 20141927 Getriebegehäuse Sechskantschraube Sechskantschraube Sechskantschraube Sicherungsmutter Rundkopfschraube Unterlegscheibe 20152367 Griffhülse Sechskantschraube Unterlegscheibe 20141928 Getriebeabdeckung Unterlegscheibe #6 Sechskantschraube Folgt Sicherungsmutter...
- Seite 29 Montage und Betriebsanleitung Zeichnungspos. Artikelnr. Bezeichnung 20152615 Treibrad, Antriebsgummi Komplett 20152613 Siehe Pos.95A Sechskantschraube 2012066 Wechselrollengehäuse 20152614 Wechselrollengehäuse m. Lager Federring 20152356 Sonderlager m. Si.Ring Unterlegscheibe Mutter Metallwinkel Sechskantschraube Ganghebel 2012067 Zahnriemenscheibe 106A 20152617 Zahnriemenscheibe kplt. Inkl. Lager Lagerwelle 20152618 Kugellager Rollenbock Splint...
- Seite 30 Montage und Betriebsanleitung Zeichnungspos. Artikelnr. Bezeichnung 20151946 Plastikdurchführung Splint Schlossschraube Folgt Lagerwinkel Sicherungsmutter Unterlegscheibe Sicherungsmutter Schlossschraube Sicherungsmutter Folgt Schneidplatte Schlossschraube Unterlegscheibe Sicherungsmutter Unterlegscheibe 20141934 Gleitkufe Folgt Stahlgehäuse 20151939 Antriebswelle Folgt Mitnehmer Sicherungsmutter 2012068 Scherbolzen m. Splint 20141922 Linke Frässchnecke 20152353 Buchse 20152352 Passscheibe...
- Seite 31 Montage und Betriebsanleitung Zeichnungspos. Artikelnr. Bezeichnung Sechskantschraube 2012086 Schachtflansch unten 2012085 Schachtflansch oben Schlossschraube Mutter 20151944 Schraubgriff Schraube Auswurfschacht Schraube 20151958 Feder Scheibe 20162814 Zubehör Auswurfschacht 20151959 Schneespaten Sechskantschraube Schaufelhalter Dichtung Schraube Schraube Folgt Hitzeschutz Dichtring Öl Nippel Schraube 20152343 Leuchte m.
- Seite 32 Montage und Betriebsanleitung Motorenteile passend Schneefräse (RSF65) mit Loncin Motor Ohne 2012074 Zündschlüssel Ohne 2012296 Luftfilter Ohne 2014752 Tankdeckel Ohne 20152616 Schlüsselschaltkasten Ohne 2012079 Anlasser Ohne 20162775 Vergaser Ohne 20162778 Schwungscheibe OHNE Zahnkranz Ohne 20162777 Schwungscheibe mit Zahnkranz Ohne 20162784 Zündkerze Ohne 20162790...
-
Seite 33: Explosionszeichnung
Montage und Betriebsanleitung Explosionszeichnung...
