tne.systeme RL Einbauanleitung Und Bedienungsanleitung Seite 6

Ganganzeige SUZUKI

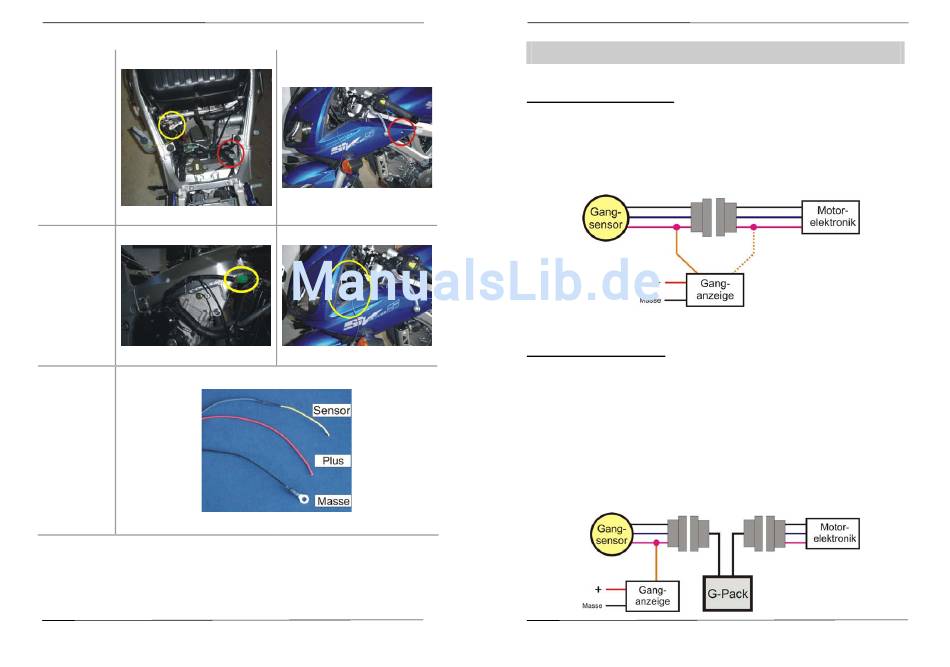

Abb. 4
Möglicher
Anschluss des
Massekabels
(roter Kreis),
Stecker des
Gangsensors
(gelber Kreis)
Abb. 5
Möglicher
Anschluss des
Plus-Kabels
Abb. 6
Anschlusskabel
der Ganganzeige
Alle Markenzeichen sind Eigentum der betreffenden Hersteller.
Änderungen und Irrtum vorbehalten.
© tne.systeme
Ganganzeige SUZUKI
Anschluss ohne G-Pack
Anschluss an das pink-farbene Kabel zwischen Gangsensor und
Steckverbinder. Alternativ: Anschluss zwischen Steckverbinder und
Motorelektronik (gestrichelt).
Vorprogrammierte Kennfelder können verwendet werden.
Anschluss mit G-Pack
Voraussetzung: Der G-Pack besteht aus einem Widerstand der zwischen
Gangsensor und Motorelektronik geschalten ist.
Befindet sich in dem GPack ein Widerstand der anstelle des Gangsensors angeschlossen ist,
benötigen Sie zur Verwendung der Ganganzeige einen Zwischenstecker. Bitte nehmen Sie dazu
mit uns Kontakt auf. Weitere Informationen finden Sie auch auf unserer Homepage.
Anschluss an das pink-farbene Kabel zwischen Gangsensor und
Steckverbinder.
Vorprogrammierte Kennfelder können nicht verwendet werden.
Ganganzeige muss individuell eingelernt werden. (►Seite 7)
Alle Markenzeichen sind Eigentum der betreffenden Hersteller.
Änderungen und Irrtum vorbehalten.
Seite 10 © tne.systeme
Anschluss an den Gangsensor
Steckverbinder
