tne.systeme RL Einbauanleitung Und Bedienungsanleitung Seite 5

Ganganzeige SUZUKI
Automatische Helligkeitsregelung ein-/ ausschalten
Die automatische Helligkeitsregelung ist werkseitig aktiviert.
Sie kann manuell ausgeschaltet werden, die Anzeige leuchtet dann
mit ca. 85% der maximalen Helligkeit.
Das Programmieren wie oben beschrieben bis Punkt 1.4
durchführen.
1.5 wenn L (Lernmodus) blinkt, den Magnetkontakt auslösen
1.6 es blinkt 1 für 10 sec, warten
1.7 es blinkt 2 für 10 sec, warten
1.8 es blinkt H für 10 sec, in dieser Zeit Magnetkontakt auslösen
1.9 Die automatische Helligkeitsregelung ist somit umgeschalten,
d.h. war sie vorher aktiviert ist sie jetzt deaktiviert und
umgekehrt
1.10 Die Anzeige erlischt und es blinkt „≡", das bedeutet, die Daten
wurden abgespeichert. Bei hochgeklapptem Seitenständer wird
der aktuell eingelegte Gang angezeigt.
Zu beachten
• Werden nach dem Abschalten der automatischen
Helligkeitsregelung vorprogrammierte
Kennfelder übernommen, ist die automatische
Helligkeitsregelung wieder aktiv.
(Werkseinstellung)
Alle Markenzeichen sind Eigentum der betreffenden Hersteller.
Änderungen und Irrtum vorbehalten.
© tne.systeme
Ganganzeige SUZUKI
Abb. 1
Ganganzeige
an Cockpit
befestigt
Abb. 2
Gangsensor
Abb. 3
Anschluss der
Ganganzeige am
Stecker des
Gangsensors,
pink-farbenes
Kabel (nähe
Sitzbank / Tank)
Alle Markenzeichen sind Eigentum der betreffenden Hersteller.
Änderungen und Irrtum vorbehalten.
Seite 8 © tne.systeme

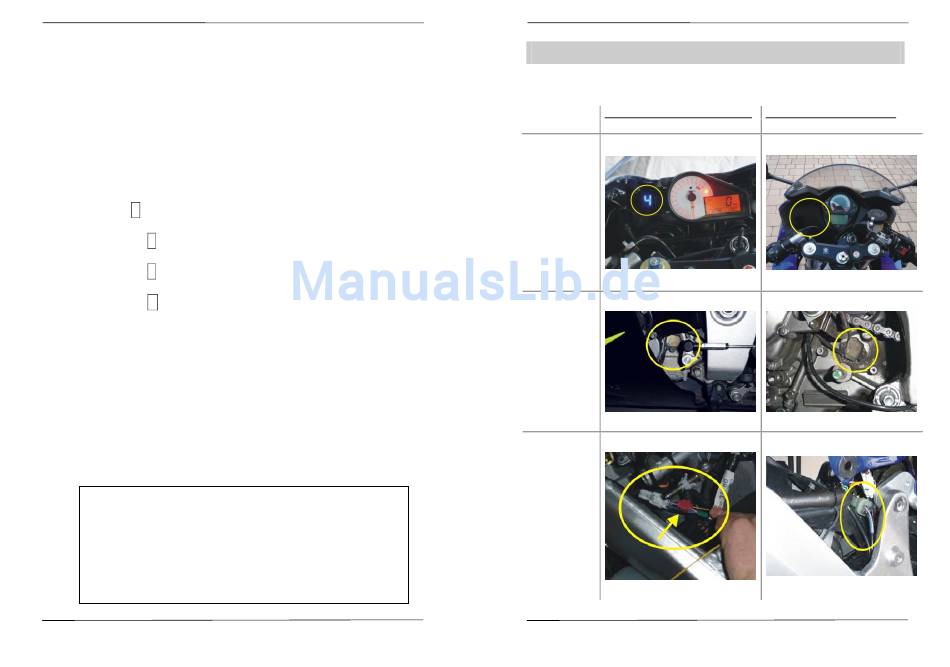

Abbildungen
Einbau bei GSXR-600 (Bj. 2001) Einbau bei SV 650 (Bj. 2004)
Seite 9
