Ganganzeige SUZUKI
Programmieren der Ganganzeige
Damit die Ganganzeige den eingelegten Gang korrekt anzeigt, muss sie
entsprechend programmiert werden. Für die meisten Motorräder kann
dazu eines der zwei vorprogrammierten Kennfelder verwendet werden.
Diese passen für die meisten SUZUKI- Motorräder. Verwenden Sie einen
G-Pack oder die Gänge werden mit keinem Kennfeld korrekt angezeigt,
muss die Ganganzeige individuell eingelernt werden.
Allgemeines
Um das Programmieren der Ganganzeige so einfach wie möglich zu
gestalten ist diese mit dem mitgelieferten Magnet programmierbar. In der
Ganganzeige befindet sich ein magnetfeldempfindliches Schaltelement
welches durch Annähern des Magneten ausgelöst wird.

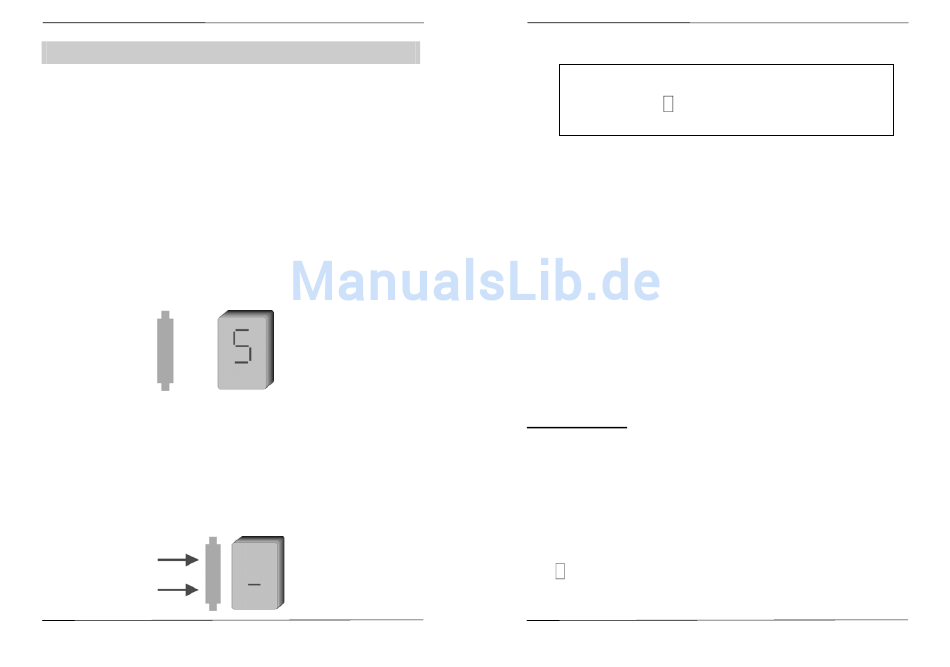

Magnet Ganganzeige
Bei Annähern des Magneten parallel zur linken Seite der Ganganzeige
(seitlich oder von oben) in einem Abstand von weniger als 8mm wird der
Magnetkontakt ausgelöst, die Ganganzeige zeigt zur Bestätigung der
Eingabe „_", danach den Magneten wieder entfernen damit der
Programmiervorgang fortgesetzt wird.
Alle Markenzeichen sind Eigentum der betreffenden Hersteller.
Änderungen und Irrtum vorbehalten.
© tne.systeme
Ganganzeige SUZUKI
Info:
Wird das Schaltelement im Programmierbetrieb nach 30 sec.
nicht betätigt, wird E (Error = Fehler) angezeigt und die
vorhandene Einstellung weiter verwendet.
Vorbereitung
• Ganganzeige geht gleichzeitig mit der Zündung an:
1. Zündung ausschalten (Ganganzeige aus)
2. 1.Gang einlegen UND Seitenständer herunterklappen.
• Alternativ: Die Ganganzeige ist nicht an die Zündung angeschlossen
1. Zündung des Motorrads einschalten
2. 1.Gang einlegen UND Seitenständer herunterklappen.
Programmieren
1.1 Magnet wie zuvor beschrieben parallel zur linken Seite der
Ganganzeige halten
1.2 Zündung einschalten (alternativ: Ganganzeige einschalten,
falls nicht an Zündung angeschlossen)
1.3 Auf dem Display erscheint nun „_" danach Magnet entfernen
1.4 L (Lernmodus) blinkt für ca. 10 sec.
