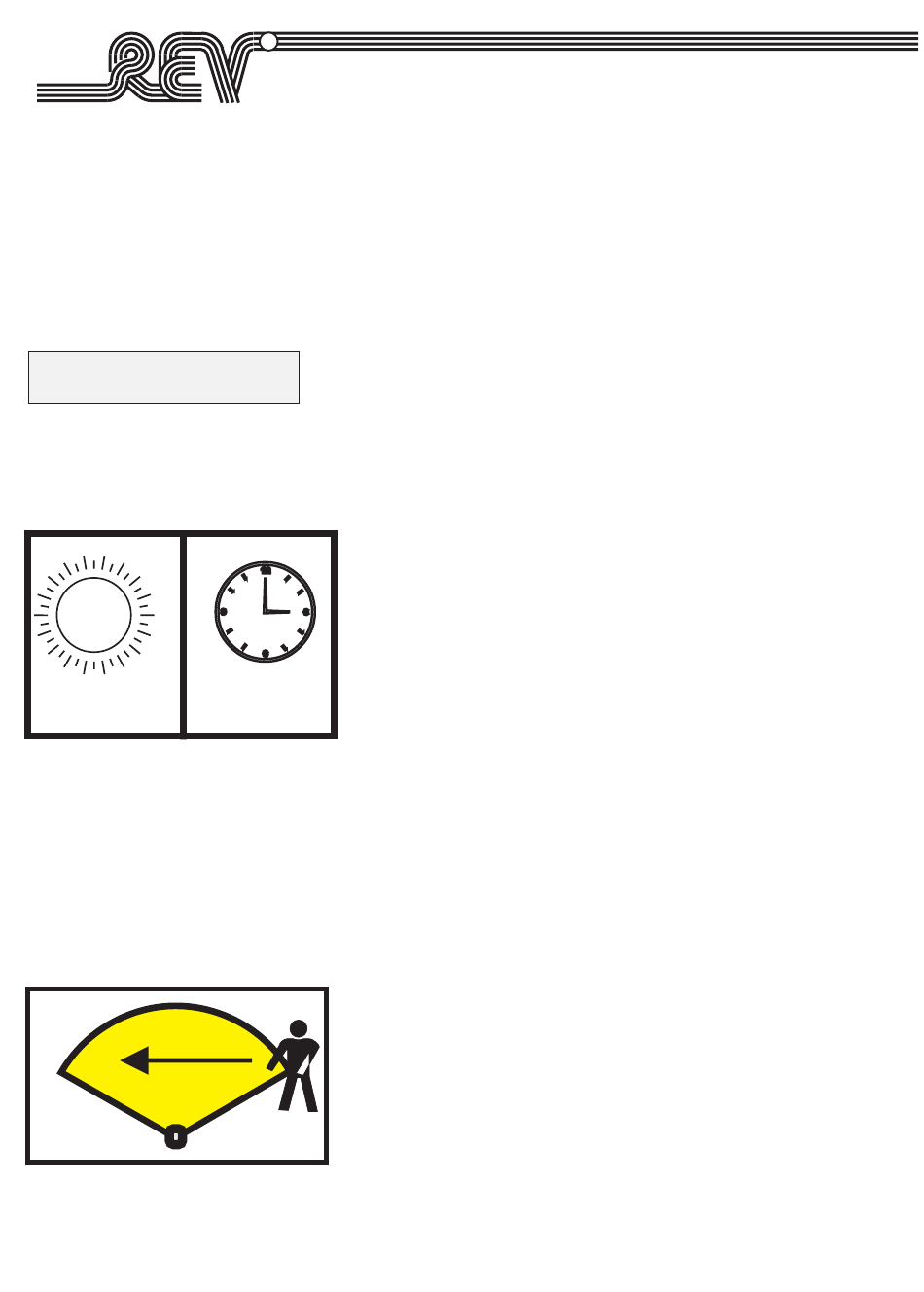

Montage- und Bedienungsanleitung
Bewegungsmelder - Leuchtenkombination
Allgemeines
Funktion
2lux...
1000lux
Montageort
®
REV Ritter GmbH
Frankenstraße 1-4
D-63776 Mömbris
Serie BETA
Bewegungsmelder sind elektronische Ein- /
Ausschalter. Über eine Linsenoptik werden
Wärmestrahlungen erfaßt.
Verändert oder bewegt sich eine Wärmequelle
im Erfassungsbereich, schaltet das Gerät die
integrierte Leuchte für eine einstellbare Zeit ein.
Die Einschaltzeit wird ab dem Ende der Wärme-
bewegungen gestartet.
5sec....
Schaltungen des Bewegungsmelders können
20min
sowohl bei Tageslicht, als auch bei Dunkelheit
erfolgen. Die Helligkeit, ab der geschaltet wer-
den soll, kann mittels Einstellregler stufenlos
festgelegt werden.
Das Gerät muß fest, z.B. an einer Wand, mon-
tiert werden. Bewegungen des Gerätes wirken
genauso wie Wärmebewegungen im Erfas-
sungsbereich. Die optimale Montagehöhe
beträgt 2,5m. Wird diese unter- oder über-
schritten, verringert sich eventuell der
Erfassungsbereich.
Bei der Wahl des Montageortes sollten folgende
Punkte berücksichtigt werden:
Inhaltsverzeichnis
loading

Verwandte Anleitungen für REV Ritter BETA Serie

Inhaltszusammenfassung für REV Ritter BETA Serie

  • Seite 1 ® REV Ritter GmbH Frankenstraße 1-4 D-63776 Mömbris Montage- und Bedienungsanleitung Bewegungsmelder - Leuchtenkombination Serie BETA Allgemeines Funktion Bewegungsmelder sind elektronische Ein- / Ausschalter. Über eine Linsenoptik werden Wärmestrahlungen erfaßt. Verändert oder bewegt sich eine Wärmequelle im Erfassungsbereich, schaltet das Gerät die integrierte Leuchte für eine einstellbare Zeit ein.

  • Seite 2: Montage Und Anschluß

    Das beste Schaltverhalten zeigt die REV BW- Leuchte, wenn der Erfassungsbereich quer durchschritten wird. Soweit möglich sollten Sie daher den BW so ausrichten, daß die Haupt- annäherungsrichtung nicht frontal zum Bewe- gungsmelder liegt. Infrarotstrahlen sind, ähnlich dem mensch- lichen Sehvermögen, nicht in der Lage un- durchsichtige Gegenstände zu durchdringen.
  • Seite 3 Konfektionieren Sie das Netzkabel wie in der Skizze gezeigt. Der Schutzleiter wird für den Anschluß nicht benötigt. Sichern Sie das Ende des Schutzleiters z.B. mit einer Dosenklemme gegen Berührungen mit den anderen Leitern. Schließen Sie L an die braune und den Neutral- leiter an die blaue Ader der Lüsterklemme an.
  • Seite 4 Einstellung Erfassungsbereich und Reichweite Die Ausrichtung des Erfassungsbereiches erfolgt durch Drehen des Bewegungsmeldergehäuses. Diese Drehung ist um ca. 330° möglich. Damit kann jede beliebige Richtung eingestellt werden. Der 330° Mittelpunkt des Erfassungsbereiches ist auf dem Gehäuse gekennzeichnet, Die Skizze zeigt, wie sich der Erfassungsbereich mit dem Drehen des Gehäuses verändert.

  • Seite 5: Einstellung Zeit Und Helligkeit

    Einstellung Zeit und Helligkeit Die Einstellungen für Zeit und Helligkeit erfolgen an den entsprechend gekenn- zeichneten Reglern am BW-Gehäuse. Die Einstellungen können stufenlos vorgenommen und beliebig oft geändert werden. Die Helligkeit bis zu welcher der Bewegungs- 2lux 1000lux melder reagiert, kann zwischen ca. 2 Lux (dunkel) und ca.

  • Seite 6: Technische Daten

    Technische Daten: Nennspannung: 250 V~, 50 Hz Leuchtmittel: max. 100 Watt Erfassungswinkel: 120° Einstellbereich: 330° Reichweite: 12m, 8m, 4m Kugellinsensegmente: 24, 22, 14 Unterkriechschutz: vorhanden Einschaltdauer: 5 sec - 20 min Helligkeitsregelung: 2 Lux - 1000 Lux Einsatzort: außen und innen Schutzgrad: IP 44, spritzwassergeschützt Material von Armatur und BW: witterungsbeständiger.

  • Seite 7: Fehlersuche

    Fehlersuche: Maßnahme: Leuchte schaltet nicht ein Glühlampe defekt Leuchtmittel austauschen Handschalter oder Sicherung aus Einschalten Ansprechhelligkeit dunkel gestellt Regler in Richtung hell drehen Zuteilung unterbrochen Zuleitung prüfen und reparieren Erfassungsraum nicht richtig Bereich korrigieren, im eingestellt Erfassungsbereich probegehen, evtl. Funktion durch Nähern der Hand testen Linse verschmutzt Reinigen der Linse (feuchtes...

  • Seite 8: Garantie

    Erfassen des Straßenverkehrs Reichweite verringern oder Kugel- linse teilweise abdecken. Hunde, Katzen etc. werden in Kugellinse im Nachbereich abdecken kurzer Entfernung erfaßt oder Erfassungsbereich ändern. Schalten von induktiven Ver- Entstörglieder (Funkenlöschglied) brauchern (Schütze, Relais, etc.) parallel zum Verbraucher schalten. in der Nähe des BW. Garantie: Die REV Sicherheitsaußenleuchte mit Bewegungsmelder durchläuft wäh- rend der Fertigung mehrere, nach neuesten Techniken aufgebaute Prüf-...
