EINBAU- UND WARTUNGSANWEISUNG FÜR DIE STAUSCHEIBEN-VARIOMETER
5 StV, 5 StVM, 5 StVL und 5 StVLM
Ausgabe: August 2011
INSTALLATION AND MAINTENANCE INSTRUCTIONS
FOR VANE-TYPE VARIOMETERS Type 5 StV, 5 StVM, 5 StVL and 5 StVLM
Issue: August 2011
5 StVM 5
S Nr. 5453
Technische Beschreibung
Verwendungszweck:
Stauscheiben-Variometer zur Messung der Vertikalgeschwindigkeit
von Segelflugzeugen, Motorseglern und Ballonen.
Prinzipielle Arbeitsweise:
Die Arbeitsweise beruht auf der Messung der Ausgleichsströmung, die
bei Luftdruckänderungen zwischen Ausgleichsgefäß und statischer
Druckentnahmestelle auftritt.
Skalenausführung:
5 StV und 5 StVM: 270° - Skala mit linearer Teilung
5 StVL und 5 StVLM: 270° - Skala mit logarithmischer Teilung
Technische Daten
Gewicht
5 StV
und 5 StVL:
5 StVM und 5 StVLM: 0,24 kg
a) bei Raumtemperatur ± 10% im gesamten Anzeigebereich
Anzeigefehler:
b) bei -30° C bis +50°C ± 15% im gesamten Anzeigebereich
Anzeigeverzögerung:
5 StV und 5 StVM: siehe Tabelle
5 StVL und 5 StVLM: Bei einer sprunghaften Änderung der Vertikal-
geschwindigkeit vom Skalenendwert auf 0 geht die Anzeige in 1 Se-
kunde auf 10% des ursprünglichen Wertes zurück.
Volumen des
5 StV und 5 StVM: siehe Tabelle
Ausgleichsgefäßes:
5 StVL und 5 StVLM: 0,9 Liter
Verwendungsgrenzen:
Maximale Betriebshöhe: 12.000 m
.
Betriebstemperaturbereich: -30°C bis + 50°C
Vibrationsfestigkeit:
Im Frequenzbereich von 5 bis 50 Hz treten bei translatorischen Schwin-
gungen keine Resonanzen auf. Nullpunktdrift: max. 0,1 m/s.
Keine Ablenkung der Kompassnadel bei beliebigem Abstand Vario-
Magnetische
meter/Flugkompass.
Beeinflussung:
Überdruckfestigkeit:
Das Variometer ist unbegrenzt überlastbar; abrupte Druckänderungen
müssen vermieden werden.
Instandhaltungsbetrieb gemäß EASA Ref. DE.145.0305

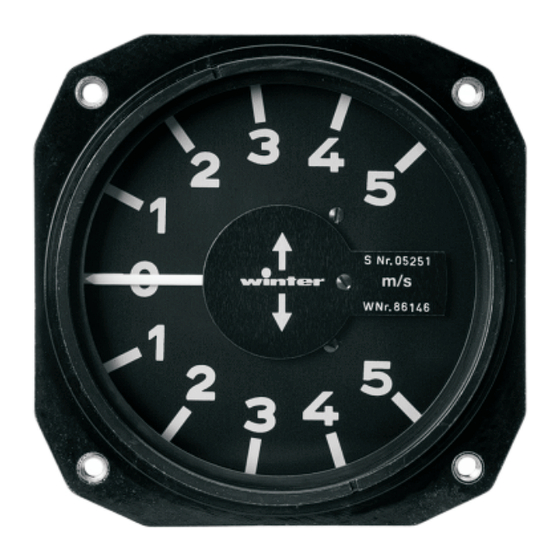

5 StV 5
S Nr. 5251
0,25 kg
Anzeigebereich
Sach-Nr.*
Indications range
Part No.*
5231/5431
±
2 m/s
5232/5432
± 400 ft/min
5233/5433
±
4 knots
5251/5451
±
5 m/s
5252/5452
± 1000 ft/min
5253/5453
±
10 knots
±
10 m/s
5261/5461
± 2000 ft/min
5262/5462
5263/5463
±
20 knots
±
15 m/s
5271/5471
± 3000 ft/min
5272/5472
5273/5473
±
30 knots
±
5 m/s
5281/5481
± 1000 ft/min
5282/5482
±
10 knots
5283/5483
*Stauscheiben-Variometer 5 StV: Sach-Nr. 52..
*Vane-type variometers 5 StV: Part No. 52..
Anzeigenbereich
Sach-Nr.*
Indication range
Part No.*
5351/5551
±
5 m/s
5352/5552
± 1000 ft/min
5353/5553
±
10 knots
5361/5561
±
10 m/s
5362/5562
± 2000 ft/min
5363/5563
±
20 knots
*Stauscheiben-Variometer 5 StV: Sach-Nr. 52..
*Vane-type variometers 5 StV: Part No. 52..
Teilstrich-
Volumen des
abstand
Ausgleichsgefäßes
Scale
Volumen of
graduation
expansion tank
0.1 m/s
1.8 Ltr.
100 ft/min
1.8 Ltr.
1 knot
1.8 Ltr.
1 m/s
0.45 Ltr.
100 ft/min
0.45 Ltr.
1 knot
0.45 Ltr.
1 m/s
0.45 Ltr.
100 ft/min
0.45 Ltr.
1 knot
0.45 Ltr.
1 m/s
0.45 Ltr.
200 ft/min
0.45 Ltr.
1 knot
0.45 Ltr.
1 m/s
0.9 Ltr.
100 ft/min
0.9 Ltr.
1 knot
0.9 Ltr.
Stauscheiben-Variometer 5 StVM: Sach-Nr. 54..
Vane-type variometers 5 StVM: Part No. 54..
Skalenausführung / Scale graduation
Feinmessbereich
Grobmessbereich
Precision measurement
Coarse measurement
rang
range
0 bis ±1 m/s;
±1 bis ±5 m/s;
je Teilstrich 0.1 m/s
je Teilstrich 1 m/s
each graduation 0.1 m/s
each graduation 1 m/s
0 bis ±200 ft/min;
±200 bis ±1000 ft/min;
je Teilstrich 20 ft/min
je Teilstrich 200 ft/min
each graduation 20 ft/min
each graduation 200 ft/min
0 bis ±2 knots
±2 bis ±10 knots;
je Teilstrich 0.2 knots
je Teilstrich 2 knots
each graduation 0.2 knots
each graduation 2 knots
0 bis ±1 m/s;
±1 bis ±10 m/s;
je Teilstrich 0.1 m/s
je Teilstrich 1 m/s
each graduation 0.1 m/s
each graduation 1 m/s
0 bis ±200 ft/min;
±200 bis ±2000 ft/min;
je Teilstrich 20 ft/min
je Teilstrich 200 ft/min
each graduation 20 ft/min
each graduation 200 ft/min
±2 bis ±20 knots;
0 bis ±2 knots
je Teilstrich 2 knots
je Teilstrich 0.2 knots
each graduation 2 knots
each graduation 0.2 knots
Stauscheiben-Variometer 5 StVM: Sach-Nr. 54..
Vane-type variometers 5 StVM: Part No. 54..
Zeit-
konstante
Time
constant
2.2 s
2.2 s
2.2 s
3.0 s
3.0 s
3.0 s
1.6 s
1.6 s
1.6 s
1.3 s
1.3 s
1.3 s
1.6 s
1.6 s
1.6 s
