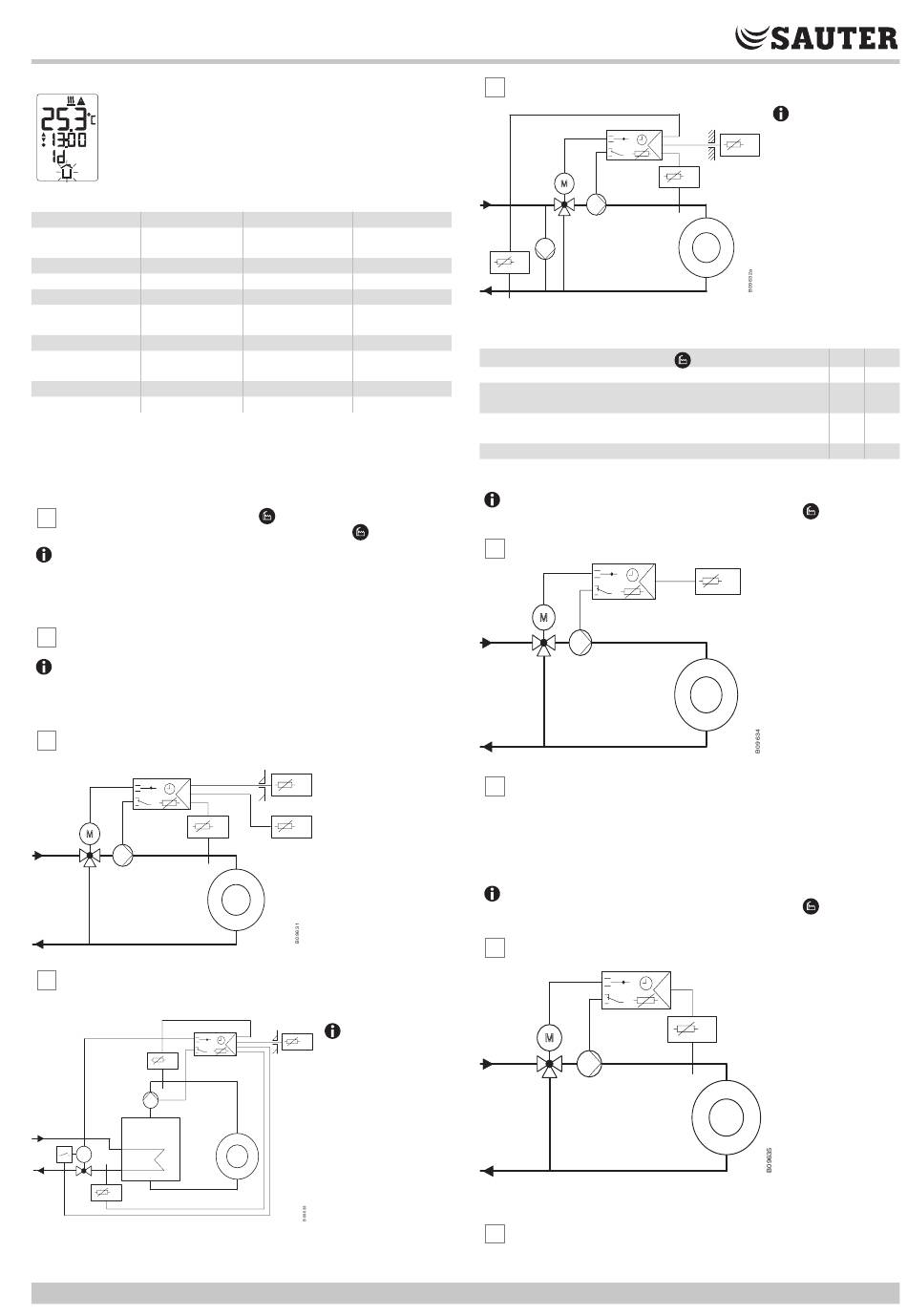

2.5
Estrich - Trocknung
Mit SERVice - Parameter P60 (siehe 2.2) wird eine Estrich
- Trocknung nach DIN 4725/4 aktiviert. Nach Beendigung
der Funktion wird die Anlage im Modus unbefristete
Temperaturänderung mit der Temperaturstufe T1 (siehe
3.3) geregelt.
2.6
Technische Daten
Masse (B x H x T)
76x152x36mm
F031 230V~
Speisung
F041 24V~
Toleranz
+/- 15%; 50...60Hz Konformität
Leistungsaufnahme <1,5VA
Ausgänge
1 Relais, 2 Triac
Triac 0,3 [0,5] A
Schaltleistung
Relais 5 (2) A
Eingänge
1binär, 3 analog
Schaltuhr
Gangreserve > 6h
Parameter
nicht flüchtig
Umgebungstemp.
0...50 °C
2.7
Hinweise für die Anpassung an die Applikation
2.7.1
Anwendung
Folgende Einstellung der wichtigsten SERVice-
Radiatorenheizung:
Parameter wird empfohlen:
Steilheit Heizkennlinie P29:1,4 (
Begrenzung Vorlauftemperatur auf 75°C P24:75(
Die empfohlenen Werte haben sich bewährt, müssen aber nicht
für jede Anlage die optimale Lösung darstellen.
Folgende Einstellung der wichtigsten SERVice-
Fussbodenheizung:
Parameter wird empfohlen:
Steilheit Heizkennlinie P29:0,6
Begrenzung Vorlauftemperatur auf 50°C P24:50
Anwendung erfordert zusätzliche Sicherheitsthermostaten. Die
empfohlenen Werte habe sich bewährt, müssen aber nicht für
jede Anlage die optimale Lösung darstellen.
2.7.2
Beispiele MOD1
Witterungsgeführte Vorlauftemperaturregelung mit internem /
externem Raumtemperaturfühler
NRT 114
M
UP
Witterungsgeführte Vorlauftemperaturregelung mit Begrenzung
der Primär - Rücklauftemperatur (Max.)
NRT 114
T
T
F
UP
M
T
T
RF
www.sauter-controls.com
Lagertemperatur
-25...65°C
Umgebungsfeuchte
0...95 r.F.
EN12098 und CE
Schutzart
IP30 (EN60529)
Schutzklasse
II (IEC536)
EMV Ausstrahlung
EN50081-1
EMV Immunität
EN50082-2
EN55014 und
Funkenentstörgrad
EN55022
Sicherheit
EN60730-1
)
)
T
T
A
T
T
T
T
F
R
P25, P26
beachten
T
T
A
Witterungsgeführte Vorlauftemperaturregelung mit Begrenzung
der Rücklauftemperatur (Min.)
NRT 114
M
UP
T
T
RF
Hinweise zur Einstellung von P12 und P28 bei MOD1
keine Raumtemperaturaufschaltung
Raumtemperaturaufschaltung
Raumtemperaturaufschaltung und Raumtemperaturerfassung
mit Ni1000 (extern)
keine Raumtemperaturaufschaltung und
Rücklauftemperaturerfassung
Raumtemperaturaufschaltung und Rücklauftemperaturerfassung
2.7.3
Beispiele MOD2
Hinweise zur Einstellung von
Raumtemperaturerfassung intern (NTC - Fühler)
Raumtemperaturerfassung extern (Ni1000 - Fühler)
Raumtemperaturregelung
NRT 114
M
UP
Folgende Einstellung wichtiger SERVice-Parameter wird empfohlen:
Proportionalband PI-Regelung P20:2
Nachstellzeit PI-Regelung P21:900
Die empfohlenen Werte haben sich bewährt, müssen aber nicht für
jede Anlage die optimale Lösung darstellen.
2.7.4
Beispiele MOD3
Hinweise zur Einstellung von
Raumtemperaturerfassung intern (NTC - Fühler)
Raumtemperaturerfassung extern (Ni1000 - Fühler)
Raumtemperaturgeführte Vorlauftemperaturregelung
NRT 114
M
UP
Eine Rücklauftemperaturerfassung kann im SERVice - Mode
parametriert werden.
Einstellung Rücklauftemperaturerfassung P12:3. Die
Raumtemperaturerfassung wird dabei mit internem NTC
durchgeführt.
P25, P26
beachten
T
T
A
T
T
F
P12
0
0
1
3
3
T
(T )
R
T
T
F
P28
0
3
3
0
3
P12
0
1
P12
0
1
3/4
