Inhaltszusammenfassung für Lenovo ThinkVision X24

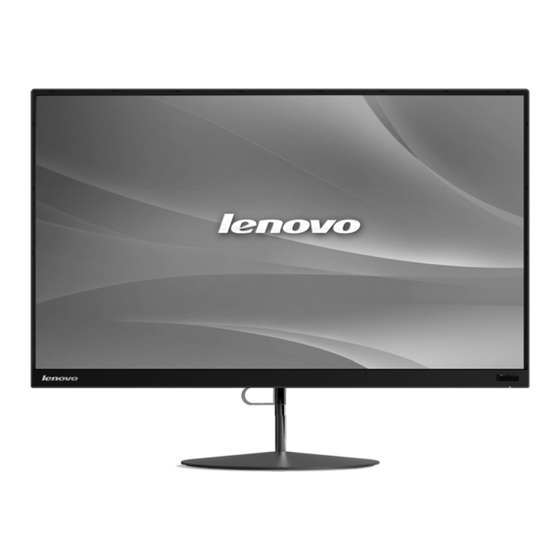

- Seite 1 ThinkVision X24 Bedienungsanleitung...
- Seite 2 Artikelnummern 60FA-GAR1-WW Zweite Ausgabe (Mai 2016) © Copyright Lenovo 2016. LENOVO-Produkte -Daten -Computersoftware -Services werden exklusiv unter Einsatz privater Mittel entwickelt und an Regierungsstellen als Handelsgüter mit begrenzten und eingeschränkten Nutzungs- Reproduktions- und Offenlegungsrechten gemäß 48 C. F. R. 2.101 verkauft.
-
Seite 3: Inhaltsverzeichnis
Inhalt Sicherheitshinweise ..............iii Allgemeine Sicherheitshinweise . -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Allgemeine Sicherheitshinweise Tipps zur sicheren Nutzung Ihres Computers finden Sie unter: http://www.lenovo.com/safety Before installing this product, read the Safety Information. í í í... -
Seite 5: Kapitel 1. Erste Schritte
Kapitel 1. Erste Schritte Diese Bedienungsanleitung bietet dem Benutzer detaillierte Bedienungsanweisungen. Eine Übersicht zur Schnelleinrichtung mit knappen Informationen finden Sie auf dem Einrichtungsposter. Lieferumfang Das Produktpaket sollte die folgenden Komponenten enthalten: • Informationsblatt • Flachbildschirm • Netzkabel & Netzteil • HDMI-Kabel (Optional) •... -
Seite 6: Wichtige Hinweise
Wichtige Hinweise Schauen Sie sich zur Montage und Aufstellung Ihres Monitors bitte die nachstehenden Abbildungen an. Hinweis: Versuchen Sie, die Anzeigefläche des Monitors möglichst nicht zu berühren. Die Anzeigefläche besteht aus Glas und kann durch rohe Behandlung und übermäßigen Druck beschädigt werden. -
Seite 7: Produktübersicht
Produktübersicht In diesem Abschnitt erfahren Sie, wie Sie den Monitor in die richtige Position bringen, die Bedienelemente verwenden und die Kabelschloss-Öffnung zur Sicherung Ihres Monitors nutzen. Einstellmöglichkeiten Neigbar Bitte entnehmen Sie den Neigungswinkel beispielhaft der nachstehenden Abbildung. Kapitel 1. -
Seite 8: Monitor-Bedienelemente
Monitor-Bedienelemente Das Tastenfeld am Rahmen bietet Zugriff auf verschiedene Funktionen. Weitere Hinweise zum Einsatz dieser Bedienelemente finden Sie unter „Monitordarstellung anpassen“ auf Seite 2-3. Kapitel 1. -
Seite 9: Monitor Aufstellen Und Anschließen
Schalten Sie Ihren Computer und alle daran angeschlossenen Geräte aus, ziehen Sie den Netzstecker des Computers. Schließen Sie die Kabel gemäß den nachstehenden Symbolen an. Verbinden Sie ein Ende des DP-Kabels mit dem DP-Anschluss an der Rückseite des Computers; schließen Sie das andere Ende am DP-Anschluss des Monitors an. www.lenovo.com/support/monitoraccessories Kapitel 1. - Seite 10 Verbinden Sie ein Ende des HDMI-Kabels mit dem HDMI-Anschluss an der Rückseite des Computers und das andere Ende mit dem HDMI-Anschluss am Monitor. Lenovo rät Nutzern, die den HDMI-Eingang an Ihrem Monitor nutzen müssen, zum Kauf des „HDMI-zu-HDMI-Kabels OB47070 von Lenovo“.
-
Seite 11: Produkt Registrieren
Moment Zeit, Ihr Produkt zu registrieren und uns Informationen bereitzustellen; dies hilft Lenovo dabei, Ihnen in Zukunft besser zu helfen. Ihre Rückmeldung spielt für uns eine große Rolle bei der Entwicklung von Produkten und Diensten, die wichtig für Sie sind; zudem ermöglicht es uns die Einrichtung besserer Kommunikationsmethoden mit Ihnen. -
Seite 12: Kapitel 2. Monitor Einstellen Und Verwenden
Kapitel 2. Monitor einstellen und verwenden In diesem Abschnitt erhalten Sie Informationen zum Einstellen und zum Betrieb Ihres Monitors. Ergonomie und Bedienbarkeit Eine ergonomisch vernünftige Arbeitsweise ist sehr wichtig, wenn Sie das Optimum aus Ihrem PC herausholen und Beschwerden vermeiden möchten. Richten Sie sich Ihren Arbeitsplatz und Ihre Geräte so ein, dass sie Ihren individuellen Bedürfnissen entsprechen und auf den jeweiligen Einsatzzweck abgestimmt sind. -
Seite 13: Tipps Für Eine Gesunde Arbeitsweise
Ihre Arbeit so bequem und produktiv wie nur möglich erledigen zu können. Informationen zur Zugänglichkeit Lenovo bemüht sich darum, Menschen mit Beeinträchtigungen besseren Zugang zu Informationen und Technologie zu ermöglichen. Mit Hilfstechnologien können Benutzer auf die am besten an ihre Beeinträchtigung angepasste Weise auf Informationen zugreifen. Einige dieser Technologien werden bereits in Ihrem Betriebssystem bereitgestellt;... -
Seite 14: Monitordarstellung Anpassen
Monitordarstellung anpassen In diesem Abschnitt lernen Sie die Bedienelemente kennen, mit denen Sie die Darstellung Ihres Monitors anpassen können. Direktzugriff-Bedienelemente verwenden Mit den Direktzugriff-Bedienelementen steuern Sie den Monitor, wenn das Bildschirmmenü (On Screen Display – OSD) nicht angezeigt wird. Symbol Funktion Beschreibung Eingangsquelle... -
Seite 15: Bildschirmmenüs (Osd) Verwenden
Bildschirmmenüs (OSD) verwenden Mit dem Bildschirmmenü (OSD) können Sie Einstellungen am Bildschirm verändern. Verwenden der Funktionen: Drücken Sie , um das Helligkeitsmenü zu öffnen. Drücken Sie , um die Helligkeit einzustellen, und speichern Sie die Einstellung durch Drücken auf Zum Wechseln zwischen DP-Version DP 1.1 und DP 1.2 halten Sie 5 Sekunden lang gedrückt Zum Anzeigen der Monitorinformationen halten Sie... -
Seite 16: Unterstützten Anzeigemodus Auswählen
Unterstützten Anzeigemodus auswählen Der Computer steuert, welchen Anzeigemodus der Monitor verwendet. Lesen Sie daher bitte in der Dokumentation Ihres Computers nach, wie Sie die Anzeigemodi ändern können. Bildgröße, Bildposition und Bildform können sich eine Umschalten der Anzeigemodi ändern. Dies ist normal; das Bild kann über die automatische Bildeinstellung und die Bildoptionen neu angepasst werden. -
Seite 17: Wissenswertes Zur Energieverwaltung
Wissenswertes zur Energieverwaltung Die Energieverwaltung wird aktiv, sobald der Computer feststellt, dass Sie Maus oder Tastatur über einen bestimmten Zeitraum nicht mehr benutzt haben. Es gibt unterschiedliche Energiesparzustände, die in der folgenden Tabelle beschrieben werden. Am effektivsten ist es jedoch, dass Sie Ihren Monitor am Ende eines jeden Arbeitstages abschalten –... -
Seite 18: Monitor Richtig Pflegen
Monitor richtig pflegen Denken Sie daran, die Stromversorgung abzuschalten, bevor Sie jegliche Wartungsarbeiten an Ihrem Monitor ausführen. Niemals: • Wasser oder sonstige Flüssigkeiten direkt auf Ihren Monitor gelangen lassen. • Lösungsmittel oder Scheuermittel verwenden. • Leicht entflammbare Substanzen zum Reinigen Ihres Monitors oder anderer Elektrogeräte verwenden. -
Seite 19: Kapitel 3. Referenzinformationen
Kapitel 3. Referenzinformationen In diesem Abschnitt finden Sie technische Daten Ihres Monitors, Anleitungen zur manuellen Installation des Monitortreibers, Problemlösungsvorschläge und Informationen zu Wartung und Reparatur des Gerätes. Technische Daten Tabelle 3-1. Monitordaten für Modell 60FA-GAR1-WW Abmessungen Tiefe 220,0 mm Höhe 412,8 mm Breite 540,9 mm... - Seite 20 Tabelle 3-1. Monitordaten für Modell 60FA-GAR1-WW Videoeingang HDMI (Digital) Schnittstelle HDMI Eingangssignal HDMI Horizontalauflösung 1920 Pixel (max.) Vertikalauflösung 1080 Zeilen (max.) Taktfrequenz 170 MHz Kommunikation VESA DDC/CI Unterstützte Anzeigemodi Horizontalfrequenz 30 kHz - 83 kHz Vertikalfrequenz 50 Hz - 75 Hz Native Auflösung 1920 x 1080 bei 60 Hz Temperatur...
-
Seite 21: Problemlösung
Falls einmal ein Problem beim Einstellen oder beim Betrieb Ihres Monitors auftauchen sollte, können Sie dies eventuell selbst lösen. Probieren Sie zunächst die hier vorgeschlagenen Lösungen, ehe Sie sich an Ihren Händler oder an Lenovo wenden. Tabelle 3-2. Problemlösung Problem Mögliche Ursache... - Seite 22 Tabelle 3-2. Problemlösung Problem Mögliche Ursache Empfohlene Maßnahme Referenz • Linien in Text • Die Bildeinstellung Passen Sie die Auflösung an „Monitordarstellung erscheinen wurde nicht optimiert. Ihrem System auf die native anpassen“ auf Seite 2-3 verschwommen, Auflösung dieses Monitors an: •...
-
Seite 23: Monitortreiber Manuell Installieren
Bildwiederholfrequenz und passende Farbprofile. Hinweis: Anders als bei Röhrenmonitoren wird die Darstellungsqualität bei LCD- Bildschirmen durch eine höhere Bildwiederholfrequenz nicht verbessert. Lenovo empfiehlt, entweder 1920 x 1080 bei einer Bildwiederholfrequenz von 60 Hz oder 640 x 480 bei einer Bildwiederholfrequenz von 60 Hz einzustellen. -
Seite 24: Monitortreiber Unter Windows 8/8.1 Installieren
Bildwiederholfrequenz und passende Farbprofile. Hinweis: Anders als bei Röhrenmonitoren wird die Darstellungsqualität bei LCD- Bildschirmen durch eine höhere Bildwiederholfrequenz nicht verbessert. Lenovo empfiehlt, entweder 1920 x 1080 bei einer Bildwiederholfrequenz von 60 Hz oder 640 x 480 bei einer Bildwiederholfrequenz von 60 Hz einzustellen. -
Seite 25: Monitortreiber Unter Windows 10 Installieren
Bildwiederholfrequenz von 60 Hz einzustellen. Weitere Hilfe erhalten Wenn Sie Ihr Problem dennoch nicht lösen können, wenden Sie sich bitte an das Lenovo- Kundencenter. Weitere Informationen zur Kontaktaufnahme mit dem Kundencenter finden Sie in Anhang A.„Service und Kundendienst“ auf Seite A-1. -
Seite 26: Serviceinformationen
Kratzer oder Einkerbungen am Monitorbildschirm. Servicekomponenten Die folgenden Komponenten dienen ausschließlich zur Reparatur durch Lenovo-Kundencenter oder von Lenovo autorisierte Händler. Die Komponenten sind ausschließlich zur Reparatur gedacht. Die nachstehende Tabelle zeigt Informationen zum Modell 60FA-GAR1-WW an. Tabelle 3-3. Liste der Servicekomponenten... -
Seite 27: Anhang A. Service Und Kundendienst
Innerhalb der Garantiezeit können Sie auch Unterstützung zum Austausch von Produkten oder defekten Komponenten in Anspruch nehmen. Darüber hinaus ist es möglich, einen Vor-Ort- Service zu nutzen, falls Ihr Produkt in einem Lenovo-Computer installiert ist. Unsere Mitarbeiter des technischen Kundendienstes helfen Ihnen gerne, die beste Alternative zu finden. - Seite 28 Land oder Region Telefonnummer Belgien Garantieservice und Kundendienst: 02-339-36-11 (Niederländisch, Französisch) Bolivien 0800-10-0189 (Spanisch) Brasilien Anrufe innerhalb der Region São Paulo: 11-3889-8986 Anrufe außerhalb der Region São Paulo: 0800-701-4815 (Portugiesisch) Brunei Darussalam 800-1111 wählen (Englisch) Kanada 1-800-565-3344 (Englisch, Französisch) Chile 800-361-213 (Spanisch) China...
- Seite 29 (Spanisch) Honduras 800-0123 wählen (Spanisch) Ungarn +36-13-825-716 (English, Ungarisch) Indien Primär: 1800-419-4666 (Tata) Sekundär: 1800-3000-8465 (Reliance) E-Mail: commercialts@lenovo.com (Englisch und Hindi) Indonesien 1-803-442-425 62 213-002-1090 (Standardgebühren) (Englisch, Bahasa Indonesia) Irland Garantieservice und Kundendienst: 01-881-1444 (Englisch) Israel Givat Shmuel-Kundencenter: +972-3-531-3900 (Hebräisch, Englisch)
- Seite 30 Land oder Region Telefonnummer Neuseeland 0508-770-506 (Englisch) Nicaragua 001-800-220-2282 (Spanisch) Norwegen 8152-1550 (Norwegisch) Panama Lenovo-Kundencenter: 001-866-434 (gebührenfrei) (Spanisch) Peru 0-800-50-866 OPCION 2 (Spanisch) Philippinen 1-800-8908-6454 (GLOBE-Nutzer) 1-800-1441-0719 (PLDT-Nutzer) (Tagalog, Englisch) Polen Notebooks und Tablets mit Think-Logo: 48-22-273-9777 ThinkStation und ThinkServer: 48-22-878-6999...
- Seite 31 Land oder Region Telefonnummer Vereinigte Staaten 1-800-426-7378 (Englisch) Uruguay 000-411-005-6649 (Spanisch) Venezuela 0-800-100-2011 (Spanisch) Vietnam 120-11072 (gebührenfrei) 84-8-4458-1042 (Standardgebühren) (Vietnamesisch, Englisch) Anhang A.
-
Seite 32: Anhang B. Hinweise
Anhang B. Hinweise Lenovo bietet die in diesem Dokument erwähnten Produkte, Dienste oder Funktionen möglicherweise nicht in allen Ländern an. Wenden Sie sich an Ihren örtlichen Lenovo- Repräsentanten, wenn Sie erfahren möchten, welche Produkte und Services derzeit in Ihrer Region angeboten werden. Jegliche Referenz auf ein Produkt, Programm oder einen Dienst von Lenovo soll weder behaupten noch implizieren, dass ausschließlich dieses Produkt,... -
Seite 33: Hinweise Zum Recycling
Verwenden Sie zur sachgemäßen Entsorgung und Wiederverwertung von Komponenten wie Leiterplatinen oder gedruckten Schaltungen die oben beschriebenen Methoden zur Sammlung und Wiederverwertung nicht mehr benötigter Computer und Bildschirme. Marken Die folgenden Begriffe sind Marken von Lenovo in den Vereinigten Staaten, anderen Ländern oder beides: Lenovo Das Lenovo-Logo... -
Seite 34: Anhang C. Farbtemperatursteuerung
Anhang C. Farbtemperatursteuerung Die Standardfarbeinstellung für ThinkVision X24 ist 6500K, Sie können jedoch über einen PC/Laptop 9300K oder den Benutzermodus auswählen. Vorbereitung 1.Laden Sie mControl von folgender Website herunter: http://www.entechtaiwan.com/files/mc_setup.exe 2.PC und Laptop 3.Verbinden Sie den PC/Laptop und den ThinkVision X24-Monitor mit dem DP/HDMI-Kabel. - Seite 35 3.Das Programm wird wie unten dargestellt angezeigt. 4.Stellen Sie sicher, dass der Produktname Lenovo X24A ist. 5.Wählen Sie unter dem Farbsymbol 6500K, 9300K oder Custom1 (Benutzerdefiniert 1; Benutzermodus) aus. Anhang C.
- Seite 36 6.Wenn Sie die Option Custom1 (Benutzerdefiniert 1) auswählen, können Sie die Farbtemperatur selbst festlegen. Anhang C.
- Seite 37 Anhang C.
