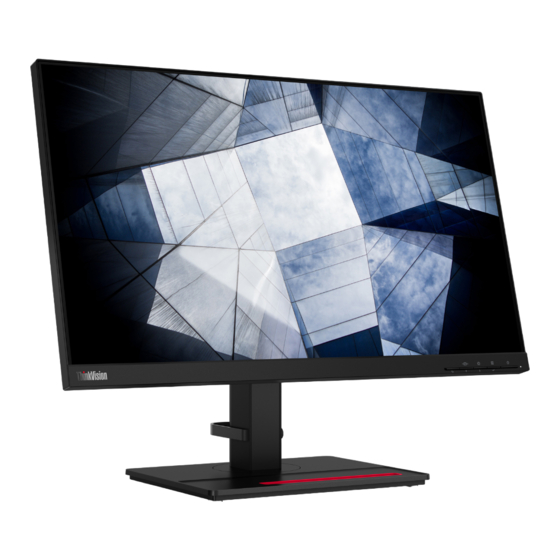

ThinkVision P24h-20
Bedienungsanleitung
Maschinentypen: 61F4-GAR1-WW

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Lenovo ThinkVision P24h-20

  • Seite 1 ThinkVision P24h-20 Bedienungsanleitung Maschinentypen: 61F4-GAR1-WW...
  • Seite 2 Artikelnummern A19238QP1 61F4-GAR1-WW Erste Ausgabe (Oktober 2019) © Copyright Lenovo 2019. LENOVO-Produkte -Daten -Computersoftware -Services werden exklusiv unter Einsatz privater Mittel entwickelt und an Regierungsstellen als Handelsgüter mit begrenzten und eingeschränkten Nutzungs- Reproduktions- und Offenlegungsrechten gemäß 48 C. F. R. 2.101 verkauft.
  • Seite 3: Inhaltsverzeichnis

    Inhalt Sicherheitshinweise ..............iii Allgemeine Sicherheitshinweise .
  • Seite 4: Sicherheitshinweise

    Sicherheitshinweise Allgemeine Sicherheitshinweise Tipps zur sicheren Nutzung Ihres Computers finden Sie unter: http://www.lenovo.com/safety Before installing this product, read the Safety Information. í í í...
  • Seite 5: Kapitel 1. Erste Schritte

    Kapitel 1. Erste Schritte Diese Bedienungsanleitung bietet dem Benutzer detaillierte Bedienungsanweisungen. Eine Übersicht zur Schnelleinrichtung mit knappen Informationen finden Sie auf dem Einrichtungsposter. Lieferumfang Das Produktpaket sollte die folgenden Komponenten enthalten: • Informationsblatt • Flachbildschirm • Netzkabel • HDMI-Kabel • Type-C-C-Kabel •...
  • Seite 6: Wichtige Hinweise

    Wichtige Hinweise Schauen Sie sich zur Montage und Aufstellung Ihres Monitors bitte die nachstehenden Abbildungen an. Hinweis: Versuchen Sie, die Anzeigefläche des Monitors möglichst nicht zu berühren. Die Anzeigefläche besteht aus Glas und kann durch rohe Behandlung und übermäßigen Druck beschädigt werden.
  • Seite 7: Produktübersicht

    Produktübersicht In diesem Abschnitt erfahren Sie, wie Sie den Monitor in die richtige Position bringen, die Bedienelemente verwenden und die Kabelschloss-Öffnung zur Sicherung Ihres Monitors nutzen. Einstellmöglichkeiten Neigbar Bitte entnehmen Sie den Neigungswinkel beispielhaft der nachstehenden Abbildung. Schwenkbar Mit dem integrierten Sockel können Sie den Monitor durch Neigen und Schwenken auf einen möglichst angenehme Betrachtungswinkel einstellen.
  • Seite 8: Höheneinstellung

    Höheneinstellung Zur Höhenanpassung müssen Sie den Monitor nach unten drücken oder anheben. 150mm Monitor - Passen Sie die Bildschirmposition an, bevor Sie den Monitor drehen. (Achten Sie darauf, den Monitor bis zum höchsten Punkt zu kippen; er neigt sich um 35° nach hinten.) - drehen Sie den Monitor dann im Uhrzeigersinn, bis er bei 90 °...
  • Seite 9: Monitor-Bedienelemente

    Monitor-Bedienelemente Das Tastenfeld am Rahmen bietet Zugriff auf verschiedene Funktionen. Weitere Hinweise zum Einsatz dieser Bedienelemente finden Sie unter auf Seite 2-3. Kabelschloss-Öffnung An der Rückseite Ihres Monitors befindet sich eine Öffnung, an der Sie ein Kabelschloss befestigen können. Kapitel 1.
  • Seite 10: Monitor Aufstellen Und Anschließen

    Schalten Sie Ihren Computer und alle daran angeschlossenen Geräte aus, ziehen Sie den Netzstecker des Computers. Schließen Sie die Kabel gemäß den nachstehenden Symbolen an. Computeranschluss per HDMI. Lenovo empfiehlt Kunden, die den HDMI-Eingang an ihrem Monitor nutzen müssen, das „Lenovo-HDMI-zu-HDMI-Kabel OB47070" unter www.lenovo.com/support/monitoraccessories zu kaufen. Kapitel 1.
  • Seite 11 Computeranschluss per DisplayPort. Hinweis 1: In NA/LA verkaufte Monitore beinhalten ein DP-Kabel. Hinweis 2: Amdere Regionen Lenovo empfiehlt Kunden, die das DP-Kabel an ihrem Monitor nutzen müssen, das „Lenovo-DisplayPort-zu-DisplayPort-Kabel 0A36537“ unter www.lenovo.com/support/monitoraccessories zu kaufen. Computeranschluss per USB-Type-C-C-Verbindung. Computeranschluss per USB-Type-C-A-Verbindung.
  • Seite 12 Monitors und das andere Ende mit dem DP-Ausgang (Daisy Chain) am Monitor. Hinweis 1: In NA verkaufte Monitore beinhalten ein DP-Kabel. Hinweis 2: Bei anderen Regionen empfiehlt Lenovo Benutzern, die den DisplayPort- Eingang an ihrem Monitor nutzen müssen, den Kauf des „Lenovo DisplayPort-zu- DisplayPort-Kabels 0A36537“.
  • Seite 13 Verbinden Sie ein Ende des USB-Kabels mit dem USB-Downstream-Anschluss des Monitors; verbinden Sie das andere Ende des USB-Kabels mit einem geeigneten USB- Port an Ihrem Gerät. Hinweis: Der USB-Downstream-Anschluss liefert keinen Strom, wenn der Monitor abgeschaltet ist. 10. Verbinden Sie das Audiokabel des Lautsprechers und den Audioanschluss des Monitors zur Übertragung der Audioquelle von DisplayPort, HDMI, Typ-C oder USB.
  • Seite 14 11. Schließen Sie das Netzkabel an den Monitor an, verbinden Sie danach das Monitor- und das Computernetzkabel mit geerdeten (Schutzkontakt-) Steckdosen. Hinweis: Ihr Gerät muss über ein zugelassenes Netzkabel mit Strom versorgt werden. Dabei müssen die jeweils gültigen Richtlinien zur Installation und/oder zum Gerät selbst eingehalten werden.
  • Seite 15: Produkt Registrieren

    Moment Zeit, Ihr Produkt zu registrieren und uns Informationen bereitzustellen; dies hilft Lenovo dabei, Ihnen in Zukunft besser zu helfen. Ihre Rückmeldung spielt für uns eine große Rolle bei der Entwicklung von Produkten und Diensten, die wichtig für Sie sind; zudem ermöglicht es uns die Einrichtung besserer Kommunikationsmethoden mit Ihnen.
  • Seite 16: Kapitel 2. Monitor Einstellen Und Verwenden

    Arbeitsweisen, damit Sie bei der Computerarbeit gute Leistungen erbringen können und Ihr Wohlbefinden dabei nicht zu kurz kommt. Wenn Sie mehr zu diesem Thema erfahren möchten, besuchen Sie bitte diese Internetseite: http://www.lenovo.com/healthycomputing/. Arbeitsbereich richtig einrichten Sorgen Sie dafür, dass Ihre Arbeitsfläche eine für Sie geeignete Höhe aufweist und genügend Platz bietet, um Ihre Arbeit bequem ausführen zu können.
  • Seite 17: Tipps Für Eine Gesunde Arbeitsweise

    Ihre Arbeit so bequem und produktiv wie nur möglich erledigen zu können. Informationen zur Zugänglichkeit Lenovo ist darum bemüht, Menschen mit Behinderungen besseren Zugang zu Informationen und Technologien bereitzustellen. Mit Hilfstechnologien können Benutzer auf die am besten an ihre Behinderung angepasste Weise auf Informationen zugreifen. Einige dieser Technologien werden bereits durch Ihr Betriebssystem bereitgestellt;...
  • Seite 18: Monitordarstellung Anpassen

    Monitordarstellung anpassen In diesem Abschnitt lernen Sie die Bedienelemente kennen, mit denen Sie die Darstellung Ihres Monitors anpassen können. Direktzugriff-Bedienelemente verwenden Mit den Direktzugriff-Bedienelementen steuern Sie den Monitor, wenn das Bildschirmmenü (On Screen Display – OSD) nicht angezeigt wird. Tabelle 2-1. Direktzugriff-Bedienelemente Symbol Funktion Beschreibung...
  • Seite 19: Bildschirmmenüs (Osd) Verwenden

    Bildschirmmenüs (OSD) verwenden Mit dem Bildschirmmenü (OSD) können Sie Einstellungen am Bildschirm verändern. P24h-20 P24h-20 ® ® Monitor Controls Brightness Monitor Controls Brightness Advanced Settings Advanced Settings Contrast Contrast Port Settings Volume Volume Port Settings Menu Settings Menu Settings Exit Exit Input Signal: HDMI Input Signal: HDMI...
  • Seite 20 Die Richtlinie von Energy Star verbessert die Energieeffizienz und reduziert Luftverschmutzung durch den Einsatz energieeffizienterer Geräte in Wohnungen, Büros und Fabriken. Eine Möglichkeit zur Erreichung dieses Ziels besteht in der Verwendung der Verwaltung zur Reduzierung des Energieverbrauchs, wenn Produkte nicht benutzt werden.
  • Seite 21: Untermenü

    Tabelle 2-2. OSD-Funktionen Bedienelemente OSD-Symbol im Untermenü Beschreibung Hauptmenü Einstellungen Brightness Zum Einstellen der Alle Eingänge (Helligkeit) Gesamthelligkeit Contrast (Kontrast) Zum Einstellen des Kontrastes zwischen hellen und dunklen Monitor Controls Bereichen (Monitor- Volume (Lautstärke) Lautstärke anpassen Bedienelemente) Dynamic Contrast • On (Ein) (Dynamischer •...
  • Seite 22 Tabelle 2-2. OSD-Funktionen Bedienelemente OSD-Symbol im Untermenü Beschreibung Hauptmenü Einstellungen Scenario Modes • Panel Native (Bildschirm nativ) Alle Eingänge (Szenarienmodi) • Image Creation (Bilderstellung) • Digital Cinema (Digitales Advanced Settings Kino) (Erweiterte Einstellungen) • Video Creation (Videoerstellung) • Low Blue Light (Schwaches Blaulicht) Aspect Ratio •...
  • Seite 23 Language (Sprache) Zur Auswahl der Sprache, in der Alle Eingänge Menüs angezeigt werden. Menu Settings (Menüeinstellungen) Die ausgewählte Sprache wirkt sich nur auf die Sprache des Bildschirmmenüs (OSD) aus. Sie hat keinen Einfluss auf die Software, die auf dem Computer läuft.
  • Seite 24: Unterstützten Anzeigemodus Auswählen

    Unterstützten Anzeigemodus auswählen Der Computer steuert, welchen Anzeigemodus der Monitor verwendet. Lesen Sie daher bitte in der Dokumentation Ihres Computers nach, wie Sie die Anzeigemodi ändern können. Bildgröße, Bildposition und Bildform können sich eine Umschalten der Anzeigemodi ändern. Dies ist normal; das Bild kann über die automatische Bildeinstellung und die Bildoptionen neu angepasst werden.
  • Seite 25: Wissenswertes Zur Energieverwaltung

    Wissenswertes zur Energieverwaltung Die Energieverwaltung wird aktiv, sobald der Computer feststellt, dass Sie Maus oder Tastatur über einen bestimmten Zeitraum nicht mehr benutzt haben. Es gibt unterschiedliche Energiesparzustände, die in der folgenden Tabelle beschrieben werden. Am effektivsten ist es jedoch, dass Sie Ihren Monitor am Ende eines jeden Arbeitstages abschalten –...
  • Seite 26 * Maximale Leistungsaufnahme mit max. Leuchtkraft. Dieses Dokument dient nur zu Informationszwecken und spiegelt die Leistung unter Laborbedingungen wieder. Ihr Produkt erzielt je nach der von Ihnen bestellten Auswahl an Software, Komponenten und Peripheriegeräten möglicherweise eine andere Leistung. Wir sind nicht verpflichtet, solche Informationen zu aktualisieren.
  • Seite 27: Monitor Richtig Pflegen

    Monitor richtig pflegen Denken Sie daran, die Stromversorgung abzuschalten, bevor Sie jegliche Wartungsarbeiten an Ihrem Monitor ausführen. Niemals: • Wasser oder sonstige Flüssigkeiten direkt auf Ihren Monitor gelangen lassen. • Lösungsmittel oder Scheuermittel verwenden. • Leicht entflammbare Substanzen zum Reinigen Ihres Monitors oder anderer Elektrogeräte verwenden.
  • Seite 28 Schritt 3: Entfernen Sie Basis und Ständer vom Monitor, siehe „Monitorbasis und Ständer abnehmen“ auf Seite 2-12. Schritt 4: Bringen Sie die Halterung aus dem VESA-Wandmontageset (100 × 100 mm Lochabstand) mit M4 x 10 mm-VESA-Montageschrauben an. VESA hole Schritt 5: Fixieren Sie den Monitor an der Wand, halten Sie sich dabei an die mit dem Wandmontageset gelieferten Anweisungen.
  • Seite 29: Kapitel 3. Referenzinformationen

    Kapitel 3. Referenzinformationen In diesem Abschnitt finden Sie technische Daten Ihres Monitors, Anleitungen zur manuellen Installation des Monitortreibers, Problemlösungsvorschläge und Informationen zu Wartung und Reparatur des Gerätes. Technische Daten Tabelle 3-1. Technische Daten, Modell: A19238QP1/P24h-20/61F4-GAR1-WW Abmessungen Tiefe 205 mm Höhe 570,5 mm Breite 540 mm...
  • Seite 30 Tabelle 3-1. Technische Daten, Modell: A19238QP1/P24h-20/61F4-GAR1-WW Videoeingang (DP) Schnittstelle Eingangssignal VESA-TMDS (Panel Link™) Horizontalauflösung 2560 Pixel Vertikalauflösung 1440 Zeilen (maximal) Taktfrequenz 300 MHz Kommunikation VESA DDC/CI Unterstützte Anzeigemodi Horizontalfrequenz 30 KHz - 114 KHz Vertikalfrequenz 48 Hz - 75 Hz Physische Auflösung 2560 x 1440 bei 60 Hz Temperatur...
  • Seite 31: Problemlösung

    Falls einmal ein Problem beim Einstellen oder beim Betrieb Ihres Monitors auftauchen sollte, können Sie dies eventuell selbst lösen. Probieren Sie zunächst die hier vorgeschlagenen Lösungen, ehe Sie sich an Ihren Händler oder an Lenovo wenden. Tabelle 3-2. Problemlösung Problem Mögliche Ursache...
  • Seite 32: Anhang A."Service Und Kundendienst" Auf Seite

    Tabelle 3-2. Problemlösung Problem Mögliche Ursache Empfohlene Maßnahme Referenz Die Betriebsanzeige Das Videosignalkabel ist Achten Sie darauf, dass „Monitor anschließen leuchtet gelb, allerdings lose oder von Grafikkarte Grafikkarte und Monitor und einschalten“ auf wird kein Bild angezeigt. oder Monitor abgezogen. korrekt über das Videokabel Seite 1-6 verbunden sind.
  • Seite 33: Monitortreiber Manuell Installieren

    Bildwiederholfrequenz und passende Farbprofile. Hinweis: Anders als bei Röhrenmonitoren wird die Darstellungsqualität bei LCD- Bildschirmen durch eine höhere Bildwiederholfrequenz nicht verbessert. Lenovo empfiehlt, entweder 2560 x 1440 bei einer Bildwiederholfrequenz von 60 Hz oder 640 x 480 bei einer Bildwiederholfrequenz von 60 Hz einzustellen.
  • Seite 34: Monitortreiber Unter Windows 10 Installieren

    Bildwiederholfrequenz von 60 Hz einzustellen. Weitere Hilfe erhalten Wenn Sie Ihr Problem dennoch nicht lösen können, wenden Sie sich bitte an das Lenovo- Kundencenter. Weitere Informationen zur Kontaktaufnahme mit dem Kundencenter finden Sie in Anhang A.„Service und Kundendienst“ auf Seite A-1.
  • Seite 35: Serviceinformationen

    Physikalische Schäden an Abdeckungen, Blenden, Basis und Kabeln. • Kratzer oder Einkerbungen am Monitorbildschirm. Servicekomponenten Tabelle 3-3. Die folgenden Komponenten dienen ausschließlich zur Reparatur durch Lenovo- Kundencenter oder von Lenovo autorisierte Händler. Die Komponenten sind ausschließlich zur Reparatur gedacht. Die nachstehende Tabelle zeigt Informationen zum Modell A19238QP1/P24h-20/61F4-GAR1-WW.
  • Seite 36: Anhang A. Service Und Kundendienst

    Innerhalb der Garantiezeit können Sie auch Unterstützung zum Austausch von Produkten oder defekten Komponenten in Anspruch nehmen. Darüber hinaus ist es möglich, einen Vor-Ort- Service zu nutzen, falls Ihr Produkt in einem Lenovo-Computer installiert ist. Unsere Mitarbeiter des technischen Kundendienstes helfen Ihnen gerne, die beste Alternative zu finden.
  • Seite 37 (Estnisch, Russisch, Englisch) Finnland Garantieservice und Kundendienst: +358-800-1-4260 (Finnisch) Frankreich Garantieservice und Kundendienst: 0810-631-213 (Hardware) (Französisch) Deutschland Garantieservice und Kundendienst: 0800-500-4618 (gebührenfrei) (Deutsch) Griechenland Lenovo-Geschäftspartner (Griechisch) Guatemala 999-9190 wählen, auf Vermittlung warten und mit 877-404-9661 verbinden lassen (Spanisch) Anhang A.
  • Seite 38 ThinkServer und ThinkStation: 352-360-385-343 ThinkCentre und ThinkPad: 352-360-385-222 (Französisch) Malaysia 1-800-88-0013 03-7724-8023 (Standardgebühren) (Englisch) Malta 356-21-445-566 (Englisch, Italienisch, Maltesisch) Mexiko 001-866-434-2080 (Spanisch) Niederlande 020-513-3939 (Niederländisch) Neuseeland 0508-770-506 (Englisch) Nicaragua 001-800-220-2282 (Spanisch) Norwegen 8152-1550 (Norwegisch) Panama Lenovo-Kundencenter: 001-866-434 (gebührenfrei) (Spanisch) Anhang A.
  • Seite 39 Land oder Region Telefonnummer Peru 0-800-50-866 OPCION 2 (Spanisch) Philippinen 1-800-8908-6454 (GLOBE-Nutzer) 1-800-1441-0719 (PLDT-Nutzer) (Tagalog, Englisch) Polen Notebooks und Tablets mit Think-Logo: 48-22-273-9777 ThinkStation und ThinkServer: 48-22-878-6999 (Polnisch, Englisch) Portugal 808-225-115 (Standardgebühren) (Portugiesisch) Rumänien 4-021-224-4015 (Rumänisch) Russland +7-499-705-6204 +7-495-240-8558 (Standardgebühren) (Russisch) Singapur 1-800-415-5529...
  • Seite 40: Anhang B. Hinweise

    Anhang B. Hinweise Lenovo bietet die in diesem Dokument erwähnten Produkte, Dienste oder Funktionen möglicherweise nicht in allen Ländern an. Wenden Sie sich an Ihren örtlichen Lenovo- Repräsentanten, wenn Sie erfahren möchten, welche Produkte und Services derzeit in Ihrer Region angeboten werden. Jegliche Referenz auf ein Produkt, Programm oder einen Dienst von Lenovo soll weder behaupten noch implizieren, dass ausschließlich dieses Produkt,...
  • Seite 41: Hinweise Zum Recycling

    Verwenden Sie zur sachgemäßen Entsorgung und Wiederverwertung von Komponenten wie Leiterplatinen oder gedruckten Schaltungen die oben beschriebenen Methoden zur Sammlung und Wiederverwertung nicht mehr benötigter Computer und Bildschirme. Marken Die folgenden Begriffe sind Marken von Lenovo in den Vereinigten Staaten, anderen Ländern oder beides: Lenovo Das Lenovo-Logo...
