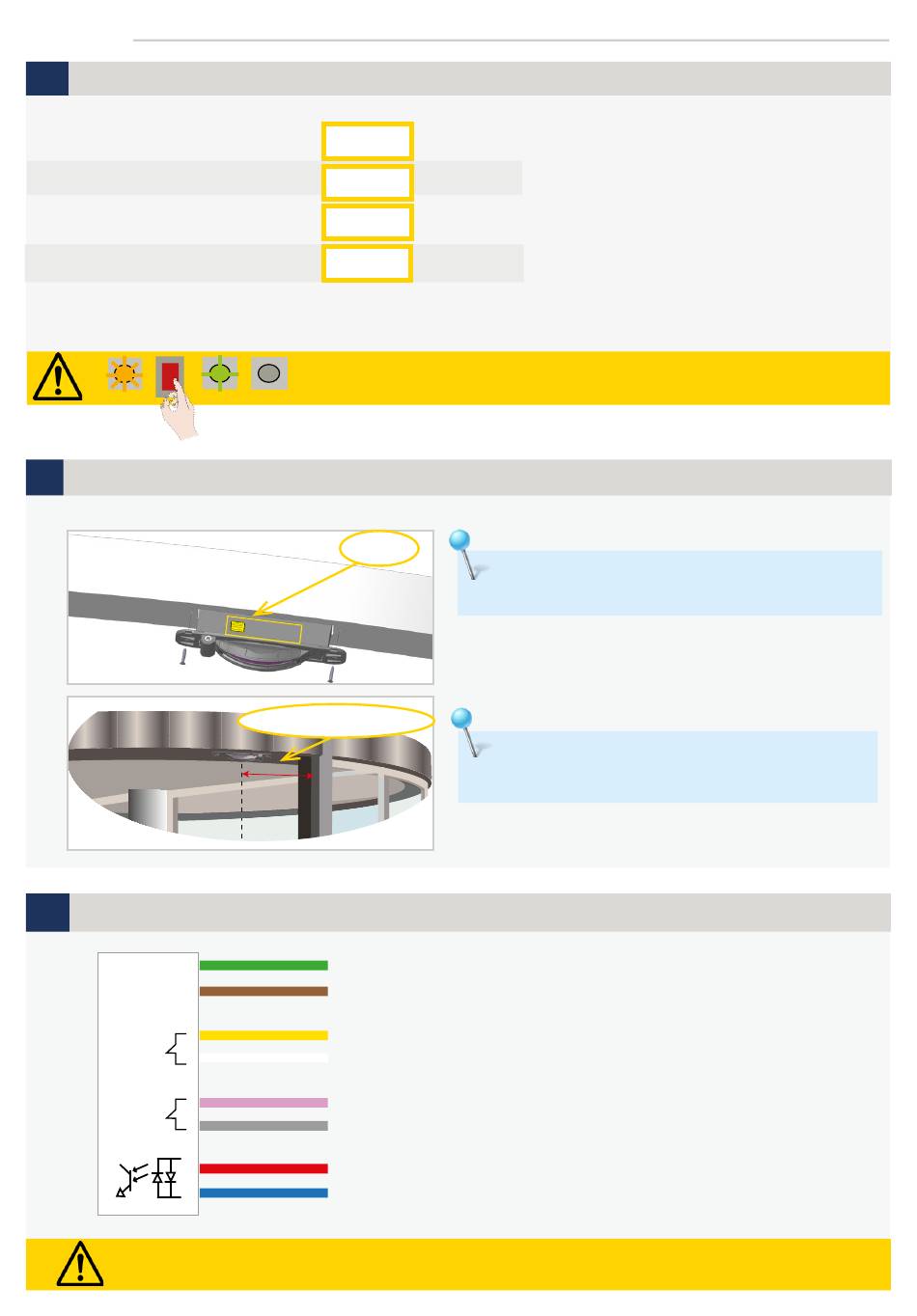

MONTAGE
1
DIP-SCHALTER
DIP 1 ÜBERWACHUNG / TEST
DIP 2 UMGEBUNG
DIP 3 HINTERGRUND
DIP 4 AUSGANGSKONFIG.
DIP 5 (NICHT GENUTZT)
* Wenn DIP2 auf OFF steht (schwierige Umgebung), kann der Prüfkörper CB (DIN 18650-1) nicht erkannt werden.
2
SENSORMONTAGE
Montieren Sie den Sensor in der richtigen Position und schrauben Sie ihn fest.
3
VERDRAHTUNG
12-24 V DC
COM
NC
*
COM
*
NC
Fur Konformitat mit EN 16005 und DIN 18650 muss der Testausgang der Tursteuerung verkabelt sein und der
Sensor auch getestet werden.
4
ON
high aktiv
standard
ein
NC
-
Nach dem Umlegen eines DIP-Schalters, blinkt die LED schnell orange.
x
Durch LANGES Drücken des Drucktasters werden die Einstellungen bestätigt.
> 3 sek.
Vorderseite
Empfohlene Position
≥20cm
GRÜN
+
STROMVERSORGUNG
BRAUN
-
GELB
R1(RELAIS)
WEISS
PINK
R2(OPTO)
GRAU
ROT
BLAU
ÜBERWACHUNG / TEST
OFF
low aktiv
Auf SCHWIERIG umschalten, wenn externe Störungen
schwierig*
wahrscheinlich zu unerwünschten Erfassungen führen
werden.
Auf AUS stellen, wenn es keinen Hintergrund gibt
aus
(z. B. Glasfußboden).
NO
-
Stellen Sie sicher, dass die Vorderseite des Sensors zur
Außenseite der Tür hin zeigt.
Stellen Sie sicher, dass der Abstand zwischen Sensormitte
und Pfosten mindestens 20 cm beträgt.
* Ausgangsstatus, wenn der Sensor betriebsbereit ist.
