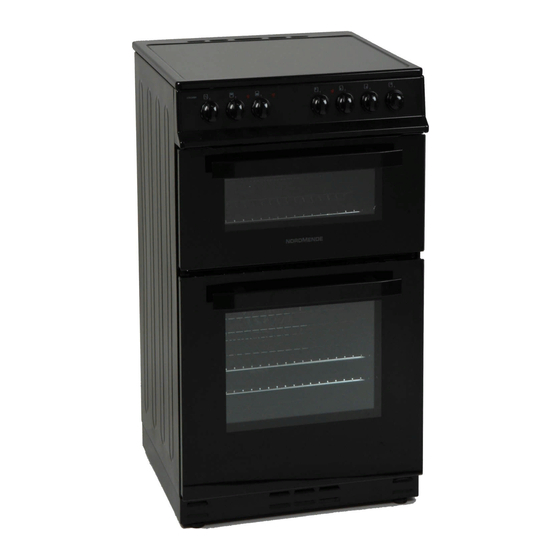

Nordmende CTEC50BK Betriebs- Und Montageanleitungen
Doppel induktionsherde
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Nordmende CTEC50BK
Inhaltszusammenfassung für Nordmende CTEC50BK
- Seite 1 CTEC50BK OPERATING AND INSTALLATION INSTRUCTIONS OF ELECTRIC TWIN CAVITY OVEN...
-
Seite 24: Für Doppel Induktionsherde
CTEC50BK BETRIEBS- UND MONTAGEANLEITUNGEN FÜR DOPPEL INDUKTIONSHERDE... - Seite 25 Werte Kunden, Vielen Dank für den Kauf dieses Herds. Die Sicherheitsvorkehrungen und Empfehlungen in dieser Anleitung sind für Ihre eigene Sicherheit und deren anderer. Es bietet auch Mittel für die volle Nutzung der Eigenschaften, angeboten von Ihrem Gerät. Bitte bewahren Sie dieses Handbuch sicher auf. Es wird in Zukunft für Sie oder Andere nützlich sein, wenn sich irgendwelche Probleme bezüglich des Betriebs aufweisen.
-
Seite 26: Inhaltsverzeichnis
INHALTSVERZEICHNIS VORSTELLUNG DES PRODUKTS WARNHINWEISE INSTALLATION UND VORBEREITUNGEN FÜR DIE VERWENDUNG NUZUNG DES PRODUKTS REINIGUNG UND WARTUNG WARTUNG UND TRANSPORT... -
Seite 27: Vorstellung Des Produkts
Rack 4 Rack 3 Rack 2 Rack 1 LISTE DER BESTANDTEILE : MODELL Größe (mm) Kochfeld 2. Bedienfeld CTEC50BK 50 * 60 * 90 Obere Backraumtür 4. Backofen Türgriff 5. Hauptofentür 6. Gitter 7. Lüfterhaube 8. Flaches Backblech 9. Tiefes Backblech... -
Seite 28: Warnhinweise
TEIL 2: WARNHINWEISE LESEN SIE DIESE ANLEITUNG VOLLSTÄNDIG UND SORGFÄLTIG DURCH, BEVOR SIE IHR GERÄT IN BETRIEB NEHMEN, UND HALTEN SIE ES STETS ZUR VERFÜGUNG WENN NÖTIG. DIESES HANDBUCH WURDE FÜR VERSCHIEDENE MODELLE EINER REIHE VERFASST. ES KANN SEIN, DASS IHR GERÄT ÜBER EINIGE EIGENSCHAFTEN, DIE IN DIESEM HANDBUCH ERLÄUTERT WURDEN NICHT VERFÜGT. - Seite 29 - WARNUNG: Wenn die Oberfläche rissig ist, schalten Sie das Gerät aus, um die Gefahr eines elektrischen Schlages zu vermeiden. - Für Kochfelder mit Abdeckung: Entfernen Sie vor dem Öffnen der Abdeckung alle Verunreinigungen darauf. Lassen Sie die Kochfelder stets abkühlen, bevor Sie die Abdeckung schließen.
- Seite 30 - VORSICHT: Die außen zugänglichen Teile können sehr heiß werden, wenn das Kochen oder Grillen in Verwendung ist. Halten Sie kleine Kinder fern von dem Gerät. - hr Gerät wurde in Übereinstimmung mit den einschlägigen lokalen und internationalen Normen und Vorschriften hergestellt. - Wartungs-und Reparaturarbeiten dürfen nur von autorisierten Service-Technikern vorgenommen werden.
- Seite 31 Während der Verwendung - Wenn Sie Ihren Herd das erste Mal einschalten, kommt es zu einer gewissen Geruchsentwicklung, die von den Isoliermaterialien und den Heizelementen herrührt. Deshalb sollten Sie den Herd vor der ersten Verwendung bei maximaler Temperatur für 45 Minuten leer betreiben.
-
Seite 32: Installation Und Vorbereitungen Für Die Verwendung
TEIL 3: INSTALLATION UND VORBEREITUNGEN FÜR DIE VERWENDUNG Dieser moderne, zweckmäßige und praktische Herd wurde aus hochwertigen Teilen und Materialien gefertigt und wird all Ihren Ansprüchen gerecht werden. Damit Sie im Betrieb auf keine Probleme stoßen und Sie das Gerät erfolgreich verwenden können, müssen Sie dieses Handbuch unbedingt genau durchlesen. -
Seite 33: Einstellung Der Standfüße
Einstellung der Standfüße Ihr Ofen steht auf 4 einstellbaren Standfüßen. Da die einstellbaren Füße an der unteren Position eingestellt sind, ist es erforderlich zu kontrollieren, ob die Ebene des Produkts eingestellt ist, bevor es in Betrieb genommen wird. Falls erforderlich, wird diese Einstellung durch das Drehen der einstellbaren Füsse im Uhrzeigersinn gemacht. -
Seite 34: Allgemeine Warnhinweise Und Sicherheitsvorkehrungen
Anschlussplan ist unten angegeben. ALLGEMEINE WARNHINWEISE UND SICHERHEITSVORKEHRUNGEN Ihr Produkt ist in Übereinstimmung mit den entsprechenden Sicherheits- Normen hergestellt. Die Wartungs-und Reparaturarbeiten dürfen nur von autorisierten Service-Technikern vorgenommen werden. Installations- und Reparaturarbeiten ohne Einhaltung der folgenden Regeln können äußerst gefährlich werden. Wenn der Herd betrieben wird, werden die äußeren und inneren Oberflächen des Produkts heiß. -
Seite 35: Nuzung Des Produkts
TEIL 4: NUZUNG DES PRODUKTS 4.1 TECHNISCHE DATEN FÜR TOP-UND HAUPTÖFEN TOP OFEN VON 60x60 HERD LEISTUNG Oberer Heizkörper 700W Unterer Heizkörper 700W Grill Heizkörper 1600W HAUPTOFEN VON 60x60 HERD LEISTUNG Oberer Heizkörper 1200W Unterer Heizkörper 1100W Grill Heizkörper 1400W Ringheizkörper 2000W KOCHPLATTE KOCHFELD... -
Seite 36: Bedienfeld
4.2. BEDIENFELD Das Bedienfeld des Herdes ist unten dargestellt. 4.3. NUTZUNG DER KOCHFELD BRENNER Das Kochfeld Teil des Gerätes wird über einem Drehknopf mit 7 Positionen auf dem Bedienfeld gesteuert. Stufe "0" heißt ausgeschaltet. Die übrigen 6 Stufen haben die folgende Verwendung: Warmhalte-Stufe : Erhitzen mit geringer Temperatur... - Seite 37 WRONG WRONG WRONG CORRECT pot bottom is round pot buttom does not sit well pot buttom is small Abb. 9 Nach der Verwendung einer Kochplatte, stellen Sie bitte sicher, dass es ausgeschaltet ist. Berühren Sie keinen Heizkörper, nachdem es ausgeschaltet ist. Da es die Wärme für einen bestimmten Zeitraum hält .
-
Seite 38: Verwendung Des Herds
VERWENDUNG DES HERDS 4. 4. 1. VERWENDUNG DER MECHANISCHEN ZEITSCHALTUHR Die mechanische Zeitschaltuhr steuert nur den Hauptofen. Einige Produkte können über mechanische Kurzzeitwecker verfügen. Es ist nur für die Alarm-Funktion. Es hat keine Kontrolle über den Ofen. Manuelle Bedienung Wenn Sie den Timerschalter wie im Bild links gezeigt in die Stellung "M"... -
Seite 39: Nutzung Des Hauptofens
4.4.3. Nutzung des Hauptofens Der Schalter für den Hauptofen ermöglicht Ihnen die Auswahl der Backofen- Funktionen. Die Symbole und ihre Funktionen werden kurz in den folgenden Zeilen erklären. Detaillierte Informationen für ihre Nutzung werden auch in den folgenden Seiten gegeben. Auftaufunktion Fan-und Ringheizkörper Funktion Auftaufunktion... -
Seite 40: Energie Sparen
ENERGIESPAREN Verwenden Sie auf den elektrischen Kochfeldern nur Geschirr mit flachem Boden. - Wählen Sie Geschirr mit der richtigen Größe. Durch Verwendung eines Deckels wird die Kochzeit reduziert. Nehmen Sie nur soviel Flüssigkeit oder Fett wie nötig, um die Kochzeit zu verringern. -
Seite 41: Kochempfehlungen
4.6. KOCH EMPFEHLUNGEN 4.6.1. Top Ofen Kochtabelle Nahrungsmittel Kochtemperatur Zeit (min) Einschubposition Kleine Kuchen 160-185 20-25 (von unten) Burger Max position 20-25 (von unten) Rindfleisch Max position 25-30 (von unten) Toast Max position 5-10 (von unten) Obstkuchen Biskuits ohne Fett Victoria Sandwich 4.6.2. -
Seite 42: Teil 5: Reinigung Und Wartung Des Herds
TEIL 5: REINIGUNG UND WARTUNG DES HERDS 5.1. ALLGEMEINES Stellen Sie sicher, dass alle Regler abgedreht sind und das Gerät vollständig ausgekühlt ist, bevor Sie den Ofen reinigen. Überprüfen Sie vor der Verwendung spezieller Reiniger, ob diese für das Produkt geeignet sind oder vom Hersteller empfohlen werden. -
Seite 43: Reinigung Des Ceran-Kochfelds
5.3. REINIGUNG DES CERAN-KOCHFELDS Ziehen Sie vor der Reinigung unbedingt den Netzstecker. Warten Sie vor der Reinigung, bis das Glaskeramikkochfeld vollständig abgekühlt ist. Stellen Sie sicher, dass das Reinigungsmittel keine scheuernden oder kratzenden Teilchen enthält, die das Glas zerkratzen könnten. Verwenden Sie nur flüssige oder cremeförmige Reinigungsmittel. -
Seite 44: Wartung
· Schließen Sie die Tür, bis es die geschlossene Position erreicht hat und entfernen Sie es, indem Sie es zu sich ziehen. Hinweis: Zum Wiedereinbau der Tür gehen Sie in umgekehrter Reihenfolge vor. Bitte beachten Sie: So das die vertieften Formen an jedem Scharnier Mechanismus richtig auf das Scharnier Gegenstück positioniert ist, wie oben gezeigt. - Seite 45 Topfkippschutz Um das Gitter korrekt in die Öffnung einzusetzen, schieben Sie es ganz bis zum Endanschlag in einen Einschub. Der Topfkippschutz muss in die Mitte des Backofens platziert werden. WARNUNG - Platzieren Sie das Gitter korrekt in irgendein entsprechendes Regal im Garraum und schieben Sie es bis zum Ende.
-
Seite 46: Wartung Und Transport
TEIL 6: WARTUNG UND TRANSPORT 6.1. BEVOR SIE DEN KUNDENDIENST ANRUFEN, kontrollieren Sie ob der Backofen nicht funktioniert: Überprüfen Sie, ob der Herd ausgesteckt ist oder eine Sicherung ausgelöst hat. Bei Modellen mit Zeitschalter: Überprüfen Sie, ob der Zeitschalter eingestellt ist. Wenn der Herd nicht heiß... - Seite 47 Dieses Symbol auf dem Produkt oder der Verpackung weist darauf hin, dass dieses Produkt nicht als Haushaltsmüll entsorgt werden darf. Statt dessen muss es an einem entsprechenden Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Indem Sie sicherstellen, dass dieses Produkt richtig entsorgt wird, helfen Sie, mögliche schädliche Auswirkungen auf die Umwelt und Gesundheit zu vermeiden, die durch unsachgemäße Handhabung dieses Produktes entstehen können.
