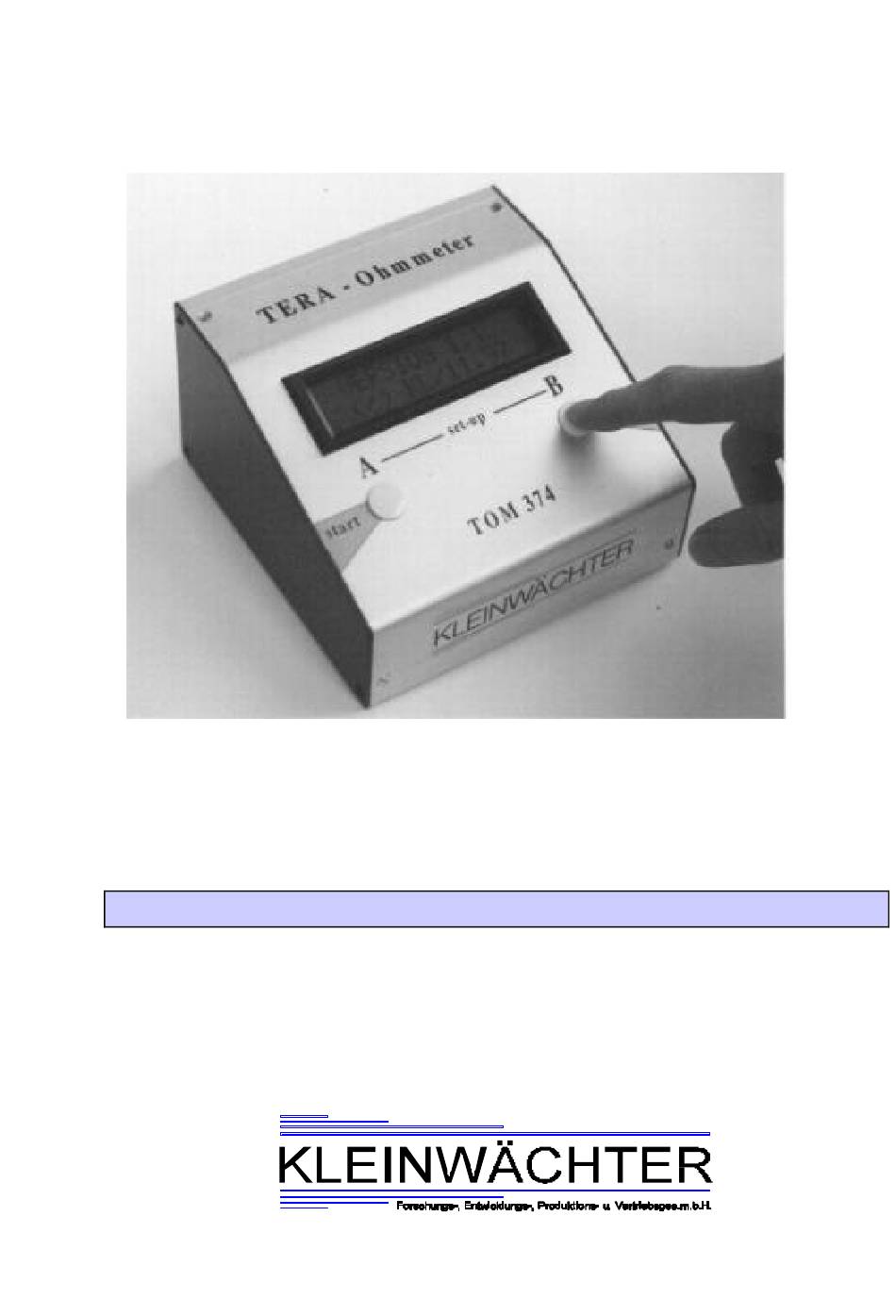

TERA
Ohmmeter
TOM 374
Das TERA Ohmmeter TOM 374 arbeitet nach dem Spannungsmessverfahren, wobei ein
Elektrofeldmeter aufgrund seiner sehr hohen Eingangsimpedanz als Messverstärker eingesetzt
wird, dadurch ist es möglich Widerstände direkt gegen Erde zu messen.
Ω können mit einer Prüfspannung von nur 100 Volt und einer
14
Hohe Widerstände bis 10
Genauigkeit von 5% gemessen werden.
Krummattstr. 9 · D-79688 Hausen i.W. · Tel. + 49 (0) 7622 / 6863 - 0 · Fax + 49 (0) 7622 / 6863 – 40
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Kleinwächter TERA TOM 374
Inhaltszusammenfassung für Kleinwächter TERA TOM 374
- Seite 1 TERA Ohmmeter TOM 374 Das TERA Ohmmeter TOM 374 arbeitet nach dem Spannungsmessverfahren, wobei ein Elektrofeldmeter aufgrund seiner sehr hohen Eingangsimpedanz als Messverstärker eingesetzt wird, dadurch ist es möglich Widerstände direkt gegen Erde zu messen. Ω können mit einer Prüfspannung von nur 100 Volt und einer Hohe Widerstände bis 10 Genauigkeit von 5% gemessen werden.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Weitere Geräte aus dem Hause Kleinwächter GmbH Beschreibung Bedienungsanleitung Inbetriebnahme Aufladen des Akkus Messbereichswahl + Messspannung Set – Up Funktionen Abgleich des Gerätes Benutzung des Timer Verändern der Widerstandsanzeige Timer Sonstige Displayanzeigen Display Kontrast Display Hintergrundbeleuchtung PC – Betrieb Systemanforderung Installation Starten der Software... -
Seite 3: Weitere Geräte Aus Dem Hause Kleinwächter Gmbh
Weitere Geräte aus dem Hause Kleinwächter GmbH TERA Ohmmeter TOM 584 und TOM 584-TF Das TERA Ohmmeter TOM 584 ist eine Low Cost Version des TOM 374. Es arbeitet nach dem Strom- Spannungsmessverfahren, wobei ein hochohmiger Operationsverstärker als Eingangs- verstärker eingesetzt ist. Ω) können hiermit mit einer Prüfspannung von 100V und einer Widerstände bis 2 Teraohm (10 Genauigkeit von 20% gemessen werden. -
Seite 4: Beschreibung
Beschreibung Das TERA - Ohmmeter TOM-374 eignet sich aufgrund seiner kompakten Bauweise und durch den Akkumulatorbetrieb hervorragend für den mobilen Einsatz in industriellen Bereichen. Es kann aber durch seinen Netzanschluss auch stationär betrieben werden. Das TOM-374 wird nur über 2 Tasten bedient, ist menü-gesteuert und damit sehr bedienerfreundlich. Alle eingestellten Messparameter werden in dem zweizeiligen LC-Display angezeigt. -
Seite 5: Aufladen Des Nimh - Akkumulators
Aufladen des NiMh - Akkumulators Das TOM-374 darf nur mit dem beiliegenden Netzgerät direkt betrieben oder die installierten NiMh-Akkus aufgeladen werden. Hierzu das TOM-374 über die dafür bestimmte Buchse mit dem Netzgerät verbinden und das Netzgerät an eine Netzsteckdose anschließen. Die NiMh-Akkus sind nach max. 14 Stunden vollständig aufgeladen und halten im Dauerbetrieb ca. -
Seite 6: Benutzung Des Timer
3.2. Benutzung des Timers - Mittelwertbildung (AVERAGE) Ablaufzeit (LAPSE TIME) Durch gleichzeitiges Drücken der beiden Tasten A und B wird die „set-up“ Funktion aufgerufen. Indem die entsprechende Taste betätigt wird, können nun die Menüpunkte Timerfunktion oder Geräteabgleich ausgewählt werden: TIMER CALIBR. -
Seite 7: Verändern Der Widerstandsanzeige
3.3. Verändern der Widerstandsanzeige Diese Anzeige erfolgt im „set-up“ Menü, im Anschluss an die Timer-Funktion: CHANGE DISPLAY A<YES NO>B Wird Taste A gedrückt, besteht die Möglichkeit, die Widerstandsanzeige zu verändern. Es erscheint z.B. die Anzeige: R= 5.00xE11 Ω A<OK CHANGE>B Durch Drücken der Taste A wird diese Art der Widerstandsanzeige bestätigt. -
Seite 8: Sonstige Displayanzeigen
Sonstige Displayanzeigen Ω Falls der Timer ausgeschaltet oder kleiner als 1 Minute eingestellt wurde, kann bis maximal 1,9 x 10 gemessen werden. Wird dieser Wert überschritten erscheint dann z.B. folgende Anzeige mit blinkendem Widerstandswert: R > 1.99xE13 Ω U=100V T=off Ω... -
Seite 9: Installation
Installation Diskette mit der TOM – Software in Diskettenlaufwerk einlegen. Im DOS-Modus auf dieses Laufwerk (A: / B:) wechseln und INSTALL <Enter> eingeben. Den Anweisungen auf dem Bildschirm folgen. Software starten Das TERA – Ohmmeter mit dem im Lieferumfang befindlichen Schnittstellenkabel mit einer freien COM – Schnittstelle (COM 1 oder COM 2) des PC´s verbinden und das TOM-374 einschalten. -
Seite 10: Spezifikation
Spezifikation Gehäuse : Aluminium-Pultgehäuse 150 mm x 150 mm x 88 mm (L x B x H) Gewicht : ca. 990 g Anzeige : alphanumerische LC-Anzeige, 2 Zeilen mit jeweils 16 Zeichen, Anzeigefeld 100 mm x 24 mm : 100 Ω - 19.9 TΩ, Timer ausgeschaltet oder max. 50 Sekunden Messbereich 100 Ω... -
Seite 11: Garantie
Garantie Bei sachgemäßer Benutzung gewähren wir 24 Monate Garantie nach Auslieferung des Gerätes. Der NiMh-Akku ist von der Garantie ausgeschlossen. Bei Öffnen des Gerätes entfällt der Garantieanspruch. Sicherheitshinweise • Das TOM 374 ist nicht für Messungen in explosionsgefährdeten Bereichen (EX-Bereiche) zugelassen •... -
Seite 12: Konformitätserklärung
Konformitätserklärung Die Firma Kleinwächter GmbH Krummattstr. 9 79688 Hausen i.W. erklärt in alleiniger Verantwortung, dass die Produkte TERA Ohmmeter TOM 374 Messgeräte zur Messung hochohmiger Widerstände bis 100 Teraohm auf die sich diese Erklärung bezieht, die Forderung der EWG-Richtlinie über die elektromagnetische Verträglichkeit Richtlinie des Rates vom 3.5.1989 (89/336) Stand: Juli 1993 erfüllt, insbesondere der Normen EN 61010 „Safety“...
