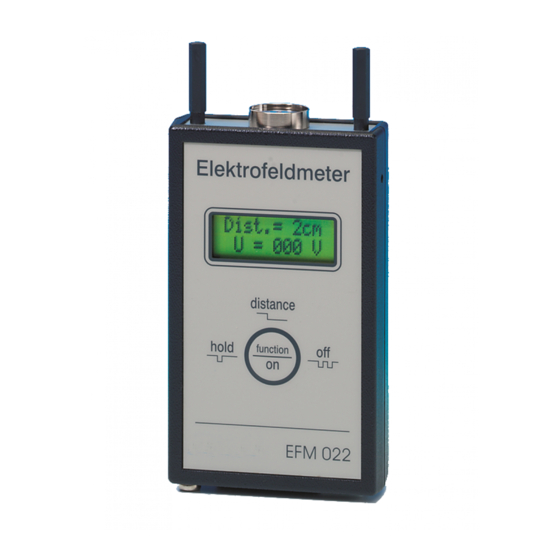

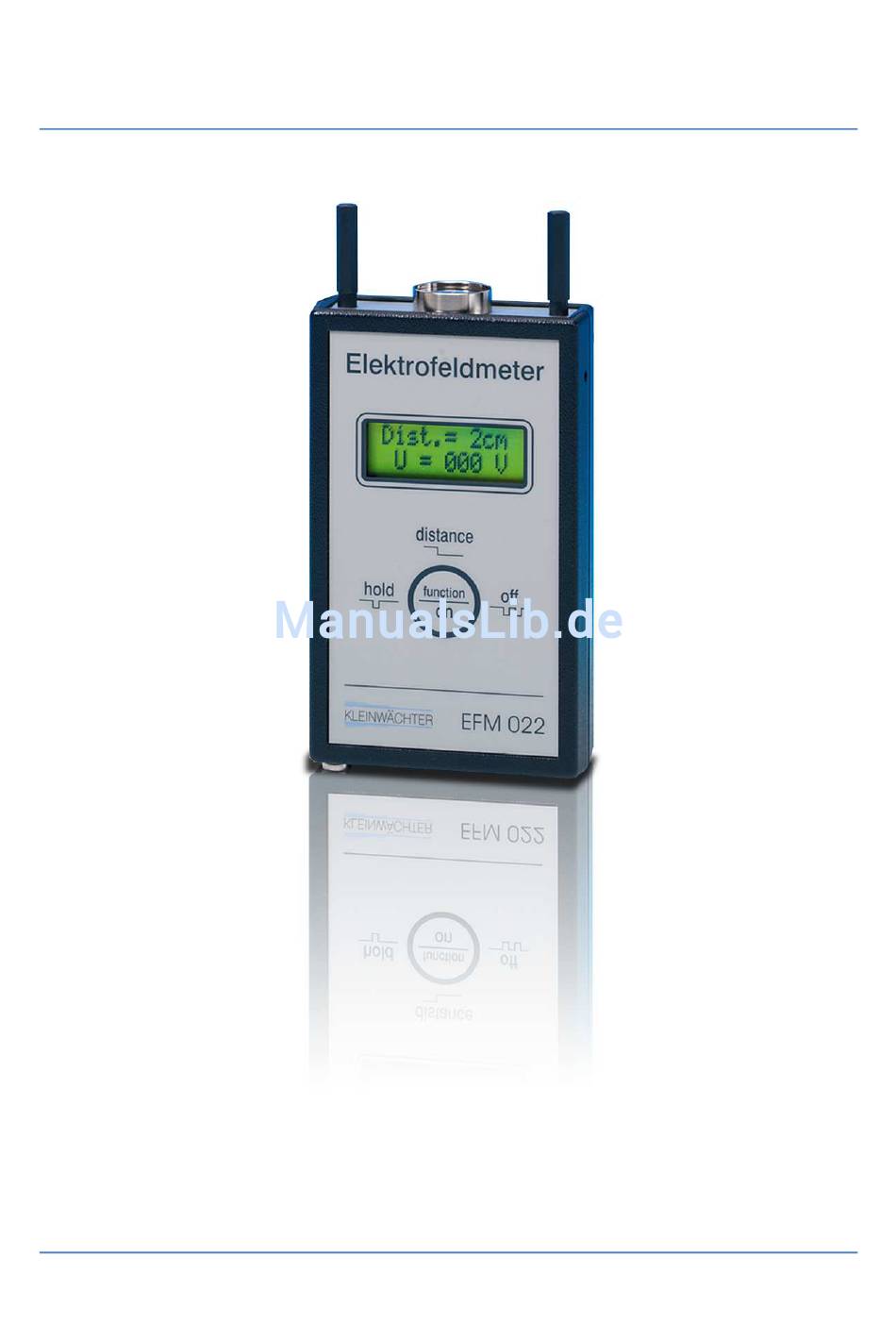

- Seite 1 HANDBUCH Elektrofeldmeter EFM 022 System Prof. Dr.-Ing. Hans Kleinwächter...
-
Seite 2: Inhaltsverzeichnis
Handbuch EFM 022 Inhalt Allgemeine Informationen über Elektrostatik ....................... 3 Entstehung elektrostatischer Aufladung ......................3 Produktbeschreibung ............................... 3 Technische Daten ................................4 Messbereiche .................................. 4 Legende ..................................... 4 Bedienungsanleitung ................................ 5 Messprinzip ..................................5 Anwendungsgebiete ..............................5 Tastenfunktionen ................................5 Inbetriebnahme ................................ -
Seite 3: Allgemeine Informationen Über Elektrostatik
Allgemeine Informationen über Elektrostatik Allgemeine Informationen über Elektrostatik Elektrostatische Entladung ist heute ein Problem an vielen Arbeitsplätzen, da die moderne Mikroelektronik besonders anfällig für Schäden ist, die durch elektrostatische Entladung ent- stehen. Es sind jedoch auch andere Industriezweige, wie z.B. die Telekommunikations-, Kunststoff- und Explosivstoffbranche davon betroffen. -
Seite 4: Technische Daten
Handbuch EFM 022 Technische Daten Abmessungen (L x B x H): Ca. 70mm x 122mm x 26mm Gewicht: Ca. 130g Abgleich im Plattenkondensator: 200mm x 200mm, Distanz 20mm Abgleichgenauigkeit: < 5% Batterie: 9V Alkali-Batterie oder NiMH-Akku Betriebsdauer: Ca. 10h mit Alkali-Batterie... -
Seite 5: Bedienungsanleitung
Bedienungsanleitung Bedienungsanleitung Messprinzip Das Elektrofeldmeter ist ein parametrischer Verstärker. Die durch das elektrische Feld influen- zierten Ladungen erzeugen einen der Feldstärke proportionalen Wechselstrom. Dieser wird über einen selektiven Verstärker gemessen, ohne dass dem elektrischen Feld im zeitlichen Mittel Energie entzogen wird. Es werden keine radioaktiven Substanzen verwendet. -
Seite 6: Messdistanz Ändern
Handbuch EFM 022 Messdistanz ändern Drücken Sie die «function/on» Taste so lange bis unten in der Anzeige „change distance“ erscheint (ca. 2 sec). In der oberen Zeile wird der aktuelle Abstand in Zentimeter angezeigt. Durch kurzes Drücken von «function/on» können Sie nun diesen Abstand ändern. Bei jedem Tastendruck ändert sich der Abstand:... -
Seite 7: Batterieüberwachung
9V-Blockbatterie (8) erneuert oder der Akku geladen werden! Unterschreitet die Batteriespannung 7,1 V, erscheint in der unteren Zeile für ca. 2 Sekunden die Anzeige „auto off“. Danach schaltet sich das EFM 022 automatisch ab, um eine Tiefstentladung und somit ein Auslaufen der Batterie zu vermeiden. -
Seite 8: Nullpunkt
24 Monaten. Von der Garantieleistung ausgenommen sind: Die Batterie bzw. der NiMH-Akku, Schäden durch Spannungsüberschläge, falsche Erdung und mechanische Beschädigungen des Gerätes. Die Garantie erlischt beim Öffnen des Gerätes. Lieferumfang Zur Grundausstattung der Elektrofeldmeters Auch erhältlich als EFM 022 ZBS mit: gehören folgende Einzelteile: • Bereitschaftskoffer •...
