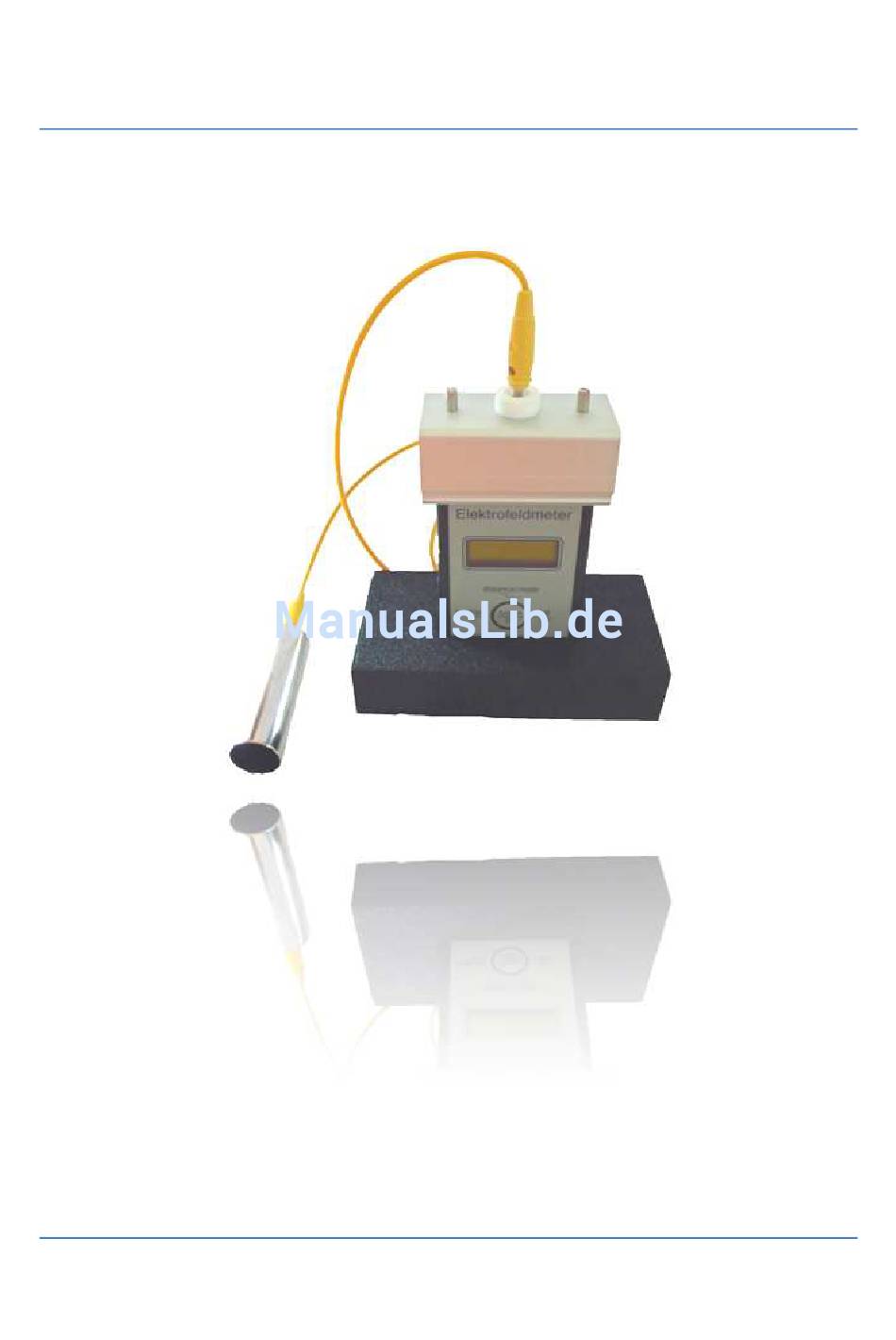

- Seite 1 HANDBUCH Volt Meter Set VMS 023 Für Elektrofeldmeter EFM 023 (022)

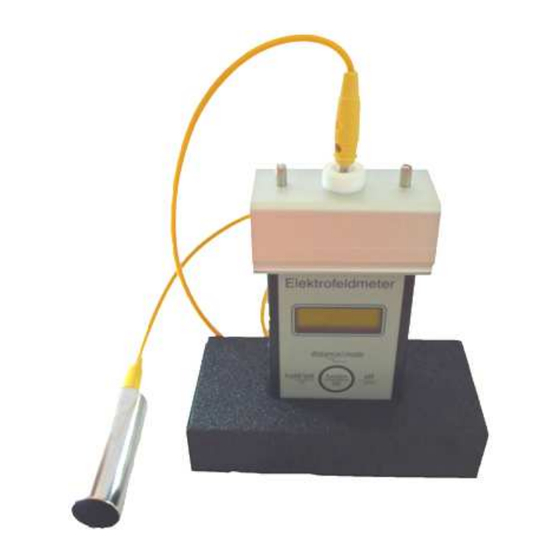

- Seite 2 Handbuch VMS 023 Produktbeschreibung Mit dem Volt Meter Set VMS 023 wird aus dem EFM 023 ein Walking Tester nach DIN EN 61340- 5-1 bzw. EOS/ESD S.3.1. Mit dem Spannungsmesskopf MK 023 erhalten Sie ein Voltmeter mit einer Eingangsimpedanz von 10 Ohm.
- Seite 3 Technische Daten Technische Daten Spannungsmesskopf Abmessungen (L x B x H): Ca. 80mm x 40mm x 37mm Gewicht : Ca. 80g Messspannung: Max. 4kV Handelektrode Abmessungen (L x d): Ca. 75mm x d25mm Dewicht: Ca. 100gr Oberfläche : vernickelt Bedienungsanleitung Vorbereitung des Geräts Um das Gerät einsatzfähig zu machen sind folgende Schritte notwendig: CPS-Sockel aufstellen und das EFM 023 senkrecht hinein stellen (Nur mit CPS)
- Seite 4 Handbuch VMS 023 Messablauf Für eine Messung der Maximalwerter sind die folgenden Schritte erforderlich: Durch Drücken der Taste «function/on» am EFM werden die MAX-Werte zurückgesetzt Handelektrode in die Hand nehmen und Begehtest durchführen In der oberen Zeile wird anschließend die positive bzw. negative Maximalwert angezeigt In der unteren Zeile wird die aktuelle Spannung angezeigt Nach dem Drücken von «function/on»...
