INSTALLATIE
Er gelden geen bijzondere temperatuureisen voor de ruimte waarin
het toilet wordt geplaatst (d.w.z. dat installatie zelfs mogelijk is in
ruimten waar de temperatuur kan dalen tot beneden 0°C). Wel
dient het mogelijk te zijn om de urineafvoerbuis naar een geschikt
afvoerpunt te leiden en de verluchtingsbuis te installeren. Verder is
een aansluitpunt voor de voedingsspanning van 230 V vereist.
1.
Plaats het toilet op de positie waar het geïnstalleerd dient te
worden en verwijder het bovendeel. Teken de vereiste gaten
voor de urineafvoerbuis en de verluchtingsbuis op de muur aan
en boor deze. Gebruik voor de bevestiging van het toilet aan de
wand de 3 bouten (1). Kies uit de geleverde sets de beste soort
bouten voor de wand, zodat ze niet loskomen.

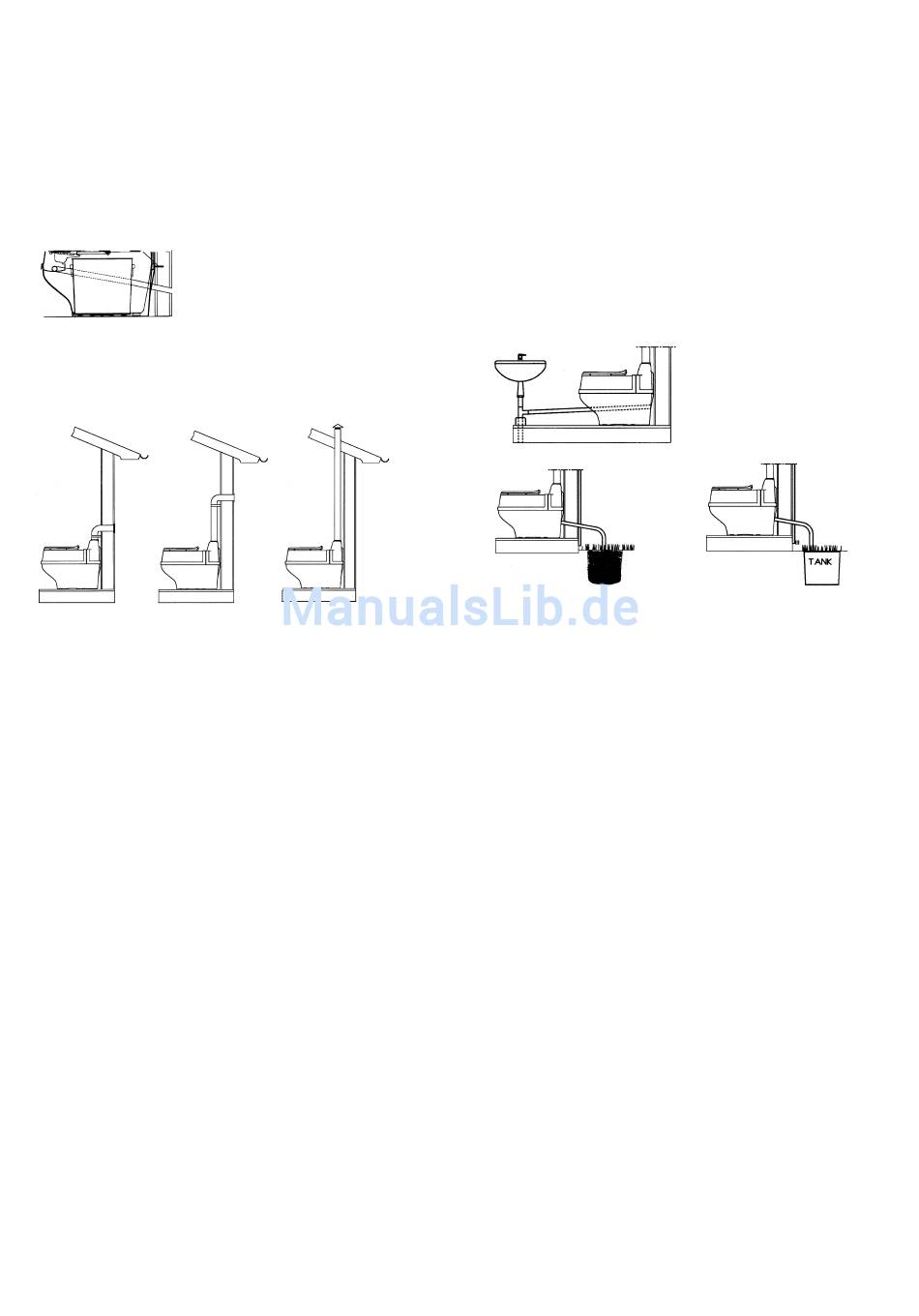

Optie 1 Optie 2
2.
Ventilatie: De verluchting van dit toilet kan ofwel door de
buitenmuur, ofwel door het plafond en het dak gebeuren. De
verluchtingskit die met het toilet geleverd wordt, bevat alles
wat nodig is voor Optie 1. Indien u het toilet wenst te
ventileren zoals weergegeven in Optie 3, gebruik dan de
meegeleverde afdichtkap. Extra buizen zijn optioneel
verkrijgbaar. Als er zich in de kamer reeds een verluchtingsbuis
van een vorig toilet bevindt, kan de Separett hierop worden
aangesloten. Als er zich in de kamer reeds een verluchtingsbuis
van een vorig toilet bevindt, kan de Separett hierop worden
aangesloten. Alle koppelingen van de verluchtingsbuis dienen
met siliconenkit of dergelijke afgedicht te worden; isolatie is
daarentegen niet nodig. Eventuele condens wordt opgevangen
door een condensschot naast het ventilatorhuis, en via een slang
afgevoerd naar het reservoir voor vast afval, waar het
verdampt.
De Separett Weekend 5200 is voorzien van een geaarde aansluitstekker die op een wandcontactdoos aan te sluiten is.
Afhankelijk van de bouwvoorschriften die in uw land gelden ten aanzien van badkamers, kan het zijn dat u de
elektriciteitskabel te allen tijde op een gezekerd stopcontact voorzien van een schakelaar dient aan te sluiten die in of buiten
de badkamer geplaatst is. In bepaalde landen dienen dergelijke elektrische aansluitingen uitgevoerd te worden door een
erkend installateur. Indien u twijfelt, raadpleeg dan een elektricien of de inspecteur van bouw- en woningtoezicht in uw
woonplaats. Als u de aangegoten stekker van de voedingskabel verwijdert, zorg er dan voor dat u de stekker dan
onmiddellijk vernietigt, zodat deze niet door kinderen als speelgoed gebruikt kan worden.
Zodra de elektrische voeding veilig op het toilet aangesloten is, kunt u de stroom inschakelen. Controleer of de ventilator
functioneert en of het verluchtingssysteem naar behoren werkt. Druk op de 'flush' knop om te controleren of het reservoir
voor vast afval naar behoren roteert. Uw nieuwe toilet is nu klaar voor gebruik.
Optie 3
3.
Het urineafvoersysteem: Alvorens te bepalen waarop de urine
wordt geloosd, dient u na te gaan welke lokale richtlijnen
hiervoor (volksgezondheid en veiligheid/bouwvoorschriften
etc.) in uw land van kracht zijn. Indien de urine op het huisriool
geloosd dient te worden (bijvoorbeeld op de afvoer van een
wastafel of douchebak) dient de slang of de buis over de gehele
lengte voldoende afschot te hebben, zodat er bij een normale
doorstroming geen afzetting van vuilresten in de afvoerbuis
ontstaat. Als de slang/buis verbonden wordt met de afvoerbuis
onder een wastafel, zorg er dan voor dat er geen water van de
wastafel naar het toilet kan terugstromen via de
urineafvoerslang of
-buis. Indien er een onaangename geur vrijkomt uit de
huisriolering waarmee de urineafvoer gekoppeld is, of uit de
beluchtingsbuis aan de buitenzijde van de woning, kan e.e.a.
verholpen worden door een U-bocht die als stankafsluiter werkt
te monteren tussen de urineafvoerbuis die van toilet naar de
huisriolering loopt.
Urineafvoer verbonden met huisriool
Urineafvoer verbonden met straatriool
verbonden met buitenreservoir
Lozen op zinkput: Afhankelijk van het type grond of klei in de
buurt, dient een geschikte zinkput die u zelf kunt uitgraven ongeveer
een inhoud van een halve kubieke meter te hebben. Op de bodem
van de put, bij het uiteinde van de urineafvoer dient een laagje
stenen of geschikte kiezel aangebracht te worden, en de put dient
vervolgens met zand opgevuld te worden. Om een goede
doorstroming te krijgen, dient u ervoor te zorgen dat de afvoerbuis
vanaf het toilet tot het eindpunt voldoende afschot heeft. Als het
toilet tijdens de winterperiode gebruikt wordt bij lage
omgevingstemperaturen, dan dient de afvoerslang omkleed
(geïsoleerd) te worden. Voor de meest strenge winterse
omstandigheden kan het nodig blijken de een of andere vorm van
verwarming in combinatie met de afvoerbuis toe te passen om te
voorkomen dat de urine bevriest en de buis verstopt raakt.
Nota bene: indien de urineafvoer plaats dient te vinden in de
nabijheid van radiatoren of door een geïsoleerde vloer, dan
wordt het aanbevolen om in plaats van de afvoerslang standaard
32 mm pvc-buis te gebruiken.
Lozen op urinereservoir (bijv. de 'Separett Ejektortank'): Er
kan een geschikt reservoir in de buitenlucht geplaatst worden. Het
reservoir dient in zo'n geval op een lager niveau geplaatst te worden
dan het toilet zelf om ervoor te zorgen dat er voldoende doorstroom
plaats vindt.
2 (2)
Urineafvoer
10020-02
